CA6140车床用橡胶衬套缓冲隔振构件

　　在普通卧式车床的进给与支承结构里，橡胶衬套这类弹性元件往往藏在不起眼的配合位置，却直接影响运动平稳性与装配寿命。该构件以圆柱回转体为基本外形，内外同轴度是建模时首先要锁定的几何基准：外圆柱面承担与金属座孔的过盈或过渡配合，内孔则供轴颈、拉杆或定位销穿入，橡胶层在二者之间形成柔性过渡。

　　从实际工况看，CA6140车床在车削外圆、端面及螺纹时，主轴箱、溜板箱与挂轮架附近会持续传递振动，齿轮啮合冲击、皮带脉动以及切削力波动都会沿刚性连接件扩散。衬套的橡胶本体利用高分子材料的滞后阻尼特性，把高频微幅振动转化为微量内耗热，从而削弱相邻金属件之间的撞击噪声，也避免硬接触造成的配合面拉伤。

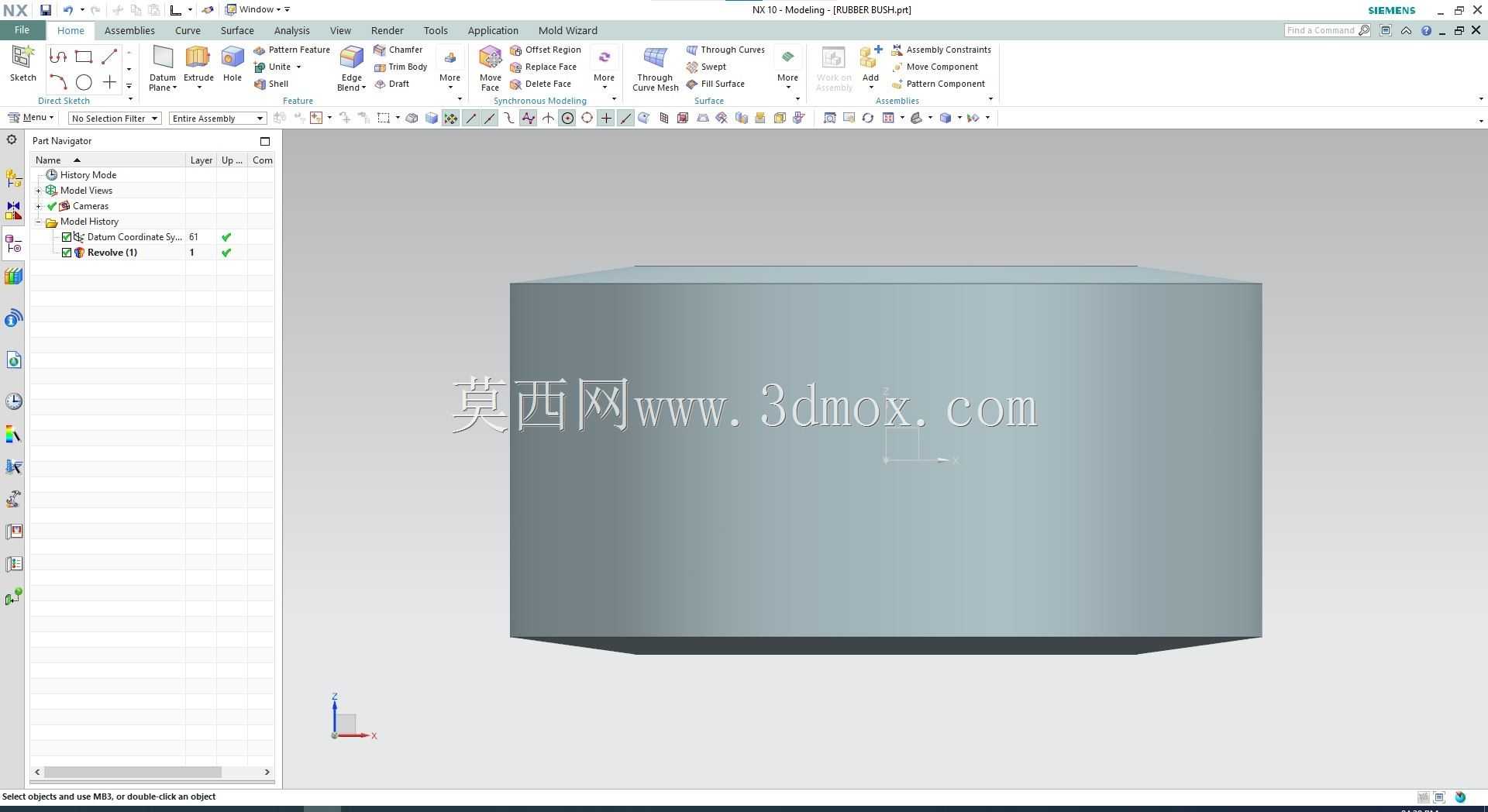

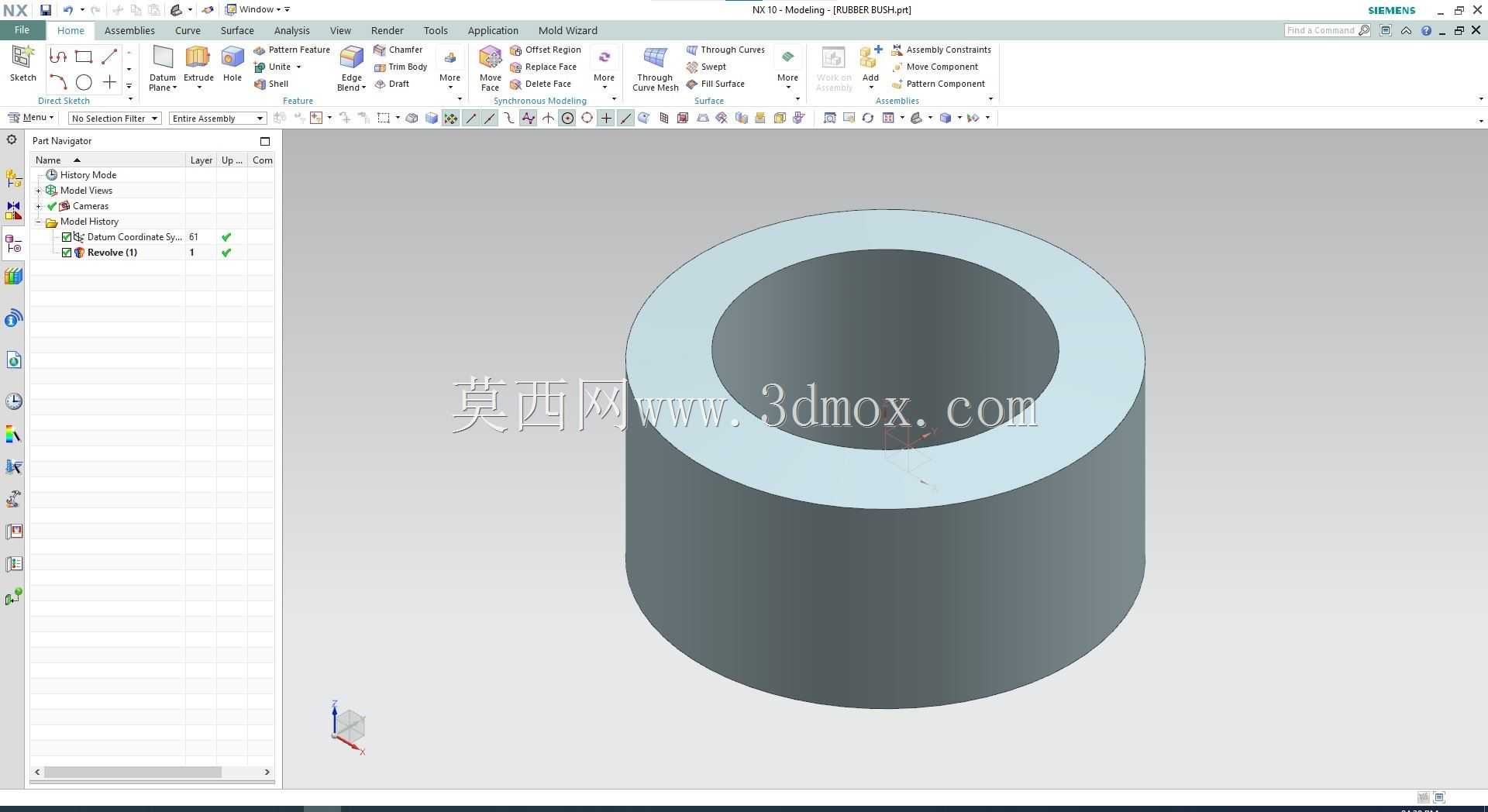

　　建模过程中，回转轮廓可先在草图中绘制轴向截面，再绕中心轴旋转生成实体；端面与内外圆柱的交角处按装配需求设置小倒角或圆角，防止橡胶件在压入座孔时被锐边切伤。外形尺寸需围绕安装边界确定：外径受座孔孔径约束，过大则压装困难并产生永久压缩变形，过小则无法提供足够抱紧力；内径与被穿杆件保持合理间隙或轻度过盈，保证杆件能正常滑移或转动；轴向长度则要贴合安装槽宽，留出受压缩后的轴向延展空间，避免端面被刚性夹持而失去弹性。

　　结构设计上，纯橡胶圆柱适合中等载荷、以隔振和补偿同轴度误差为主的场合；若径向承载较大，可在内部嵌入金属骨架，但骨架会改变刚度分布，需要重新校核橡胶层厚度。橡胶壁厚是关键参数：壁太薄，缓冲行程不足且容易被剪切撕裂；壁太厚，径向刚度过低，定位精度下降。车床附件机构通常追求定位可靠与减振之间的平衡，因此壁厚常按孔径比例选取，并控制邵氏硬度在中等范围。

　　装配边界还要考虑金属配合面的粗糙度与润滑条件。座孔边缘应去毛刺，压入时引导面保持光滑，使橡胶沿周向均匀变形；内孔与运动件之间若存在相对滑动，需兼容润滑脂或切削液环境，选材时关注耐油、耐老化性能。长期受压缩的衬套会产生应力松弛，设计中应预留更换余量，并使配合公差便于维修拆卸。

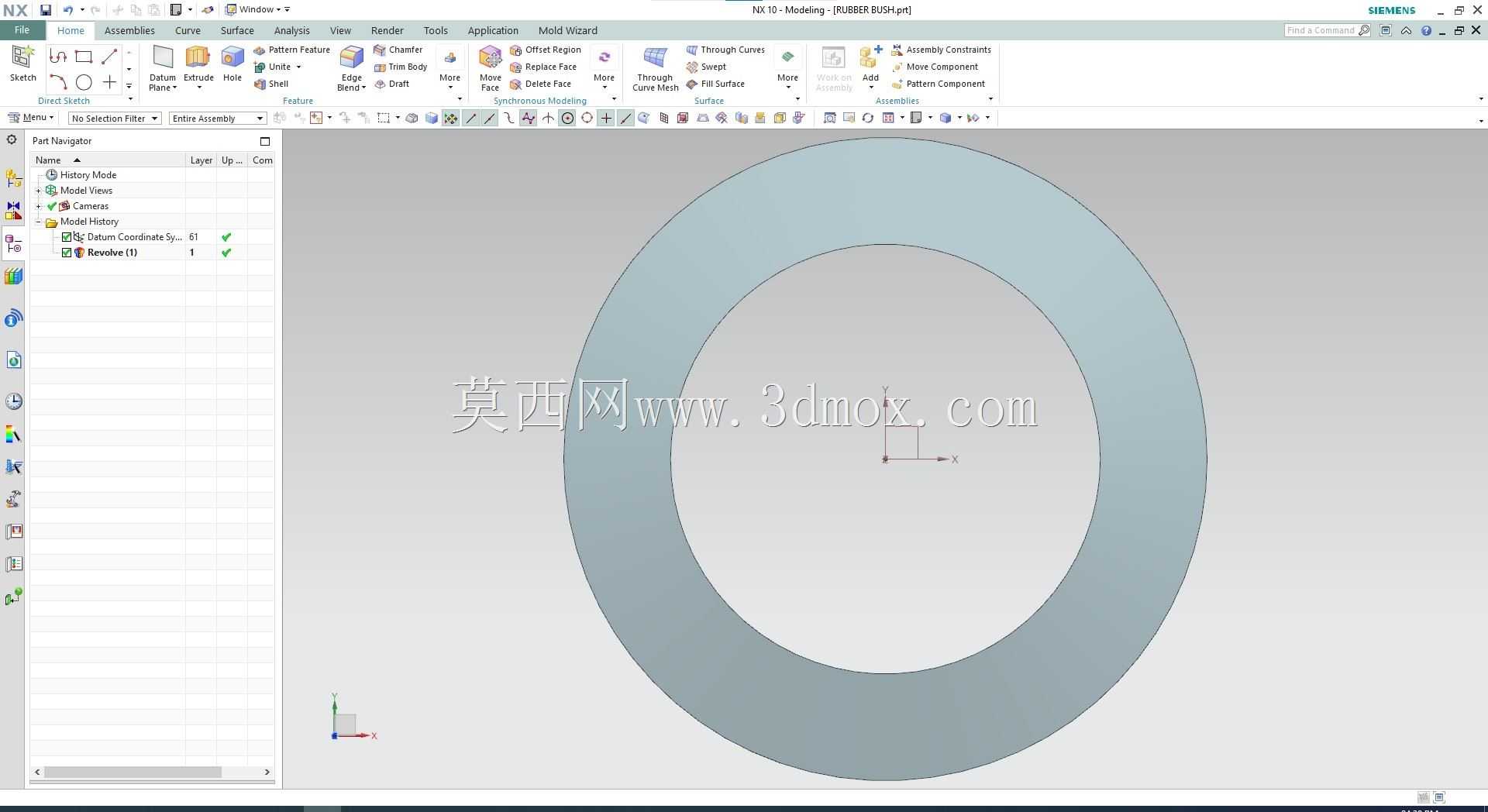

　　在三维结构核查阶段，可通过剖切检查内外圆同轴关系、端面垂直度以及壁厚均匀性；对装配体做干涉检查时，重点观察衬套受压后外圆胀大、内孔收缩以及端面微凸的趋势，确认其与压板、隔套、轴肩之间不会发生异常挤压。这样建立的衬套模型，既能用于车床备件测绘与维修替换，也可作为弹性支承、隔振联接和密封缓冲结构的设计参考。
