奔驰三叉星徽车标立体造型设计

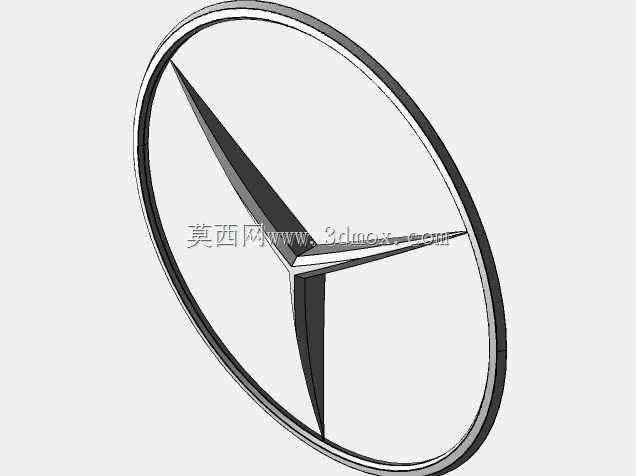

　　三叉星徽作为整车前脸最具辨识度的外饰标识，在量产车装配环节需要同时兼顾外观质感、安装定位与长期使用可靠性，本次完成的立体徽标建模围绕主机厂外饰件的实际装配需求展开，没有停留在平面logo拉伸的简易处理层面。从应用场景来看，该徽标可适配乘用车前进气格栅中央安装位、后备箱尾门镶嵌位，也可用于轮毂中心盖、方向盘安全气囊盖板等不同搭载位置，不同位置的安装边界存在明显差异：格栅处安装需要预留背后卡扣的插接空间，尾门安装则要控制徽标背面与钣金外板的贴合间隙，避免长期行车振动下出现翘边、异响。建模过程中首先还原三叉星的经典比例，环形外框的截面并非等宽圆柱，而是采用带微弧的窄边造型，星芒三个支脚从中心交汇点向外延伸时做了渐变收窄处理，

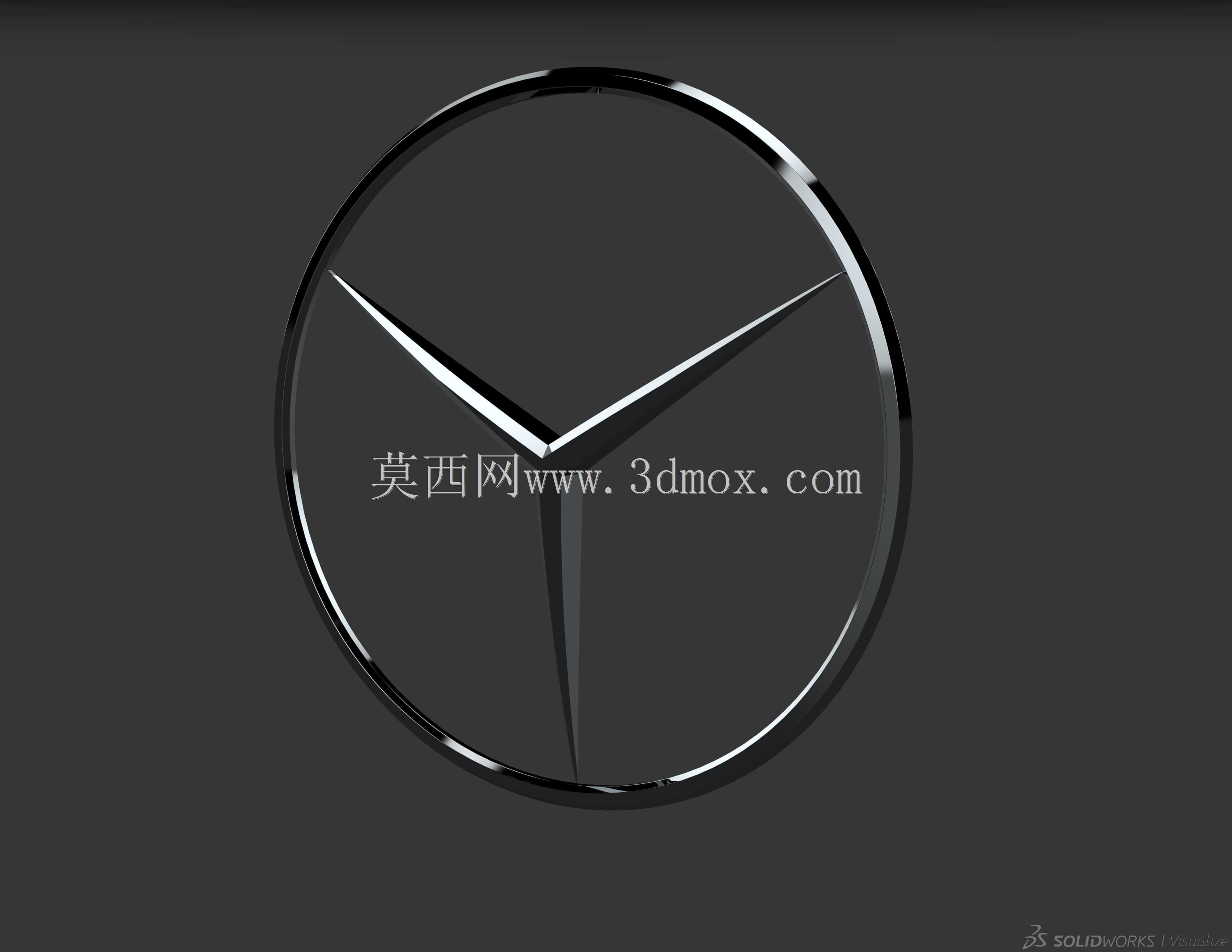

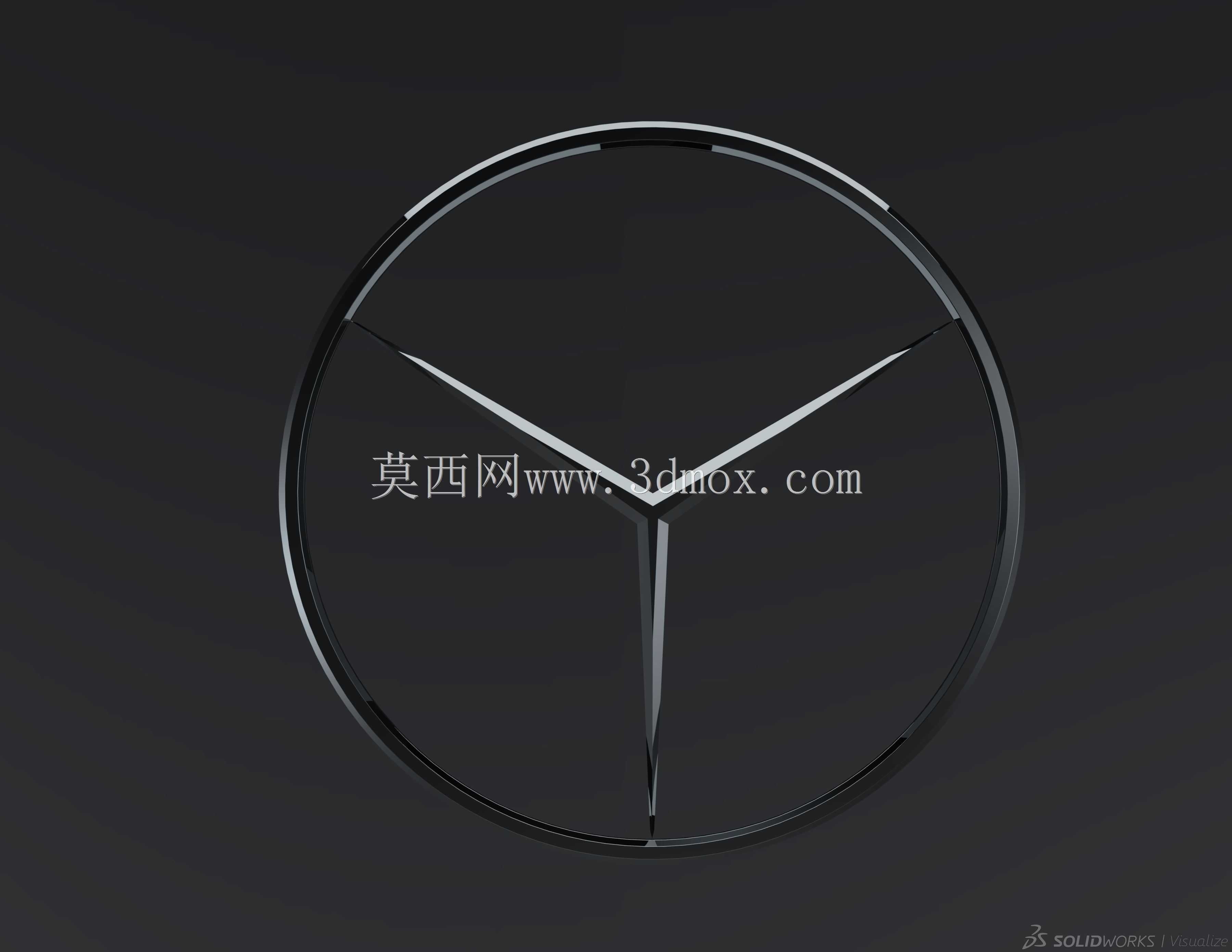

　　支脚边缘预留微小倒角，既消除锐边满足外饰件安全要求，也能在整车漆面烘烤、户外日晒温差变化时避免应力集中。考虑到实际量产工艺，若采用ABS注塑+表面镀铬工艺，模型在星芒与外环的衔接位置做了均匀壁厚过渡，避免局部壁厚突变导致注塑缩痕；若采用金属压铸工艺，则在背面预留了安装柱的避让空间，安装柱的位置、孔径可根据不同车型的安装孔位灵活调整，徽标整体外轮廓的安装边界控制在常见的70mm至95mm直径区间，覆盖绝大多数乘用车型的车标安装尺寸范围。设计时特意区分了正面展示面与背面安装面的细节精度：正面所有曲面连续顺滑，曲率过渡均匀，可直接用于渲染展示、镀铬工艺的面光校验；背面简化非必要曲面特征，预留背胶粘贴或者卡扣卡接的两种安装结构适配空间，

　　既可以通过3M双面胶直接贴合在平整钣金表面，也可以加装塑料卡扣实现格栅位的快装。三叉星三个支脚的夹角严格保持120度均分，环形外框的圆度公差在建模阶段就做了约束，后续出工程图时可直接标注形位公差，保证量产件装配后视觉上无歪斜、变形。整个模型的曲面构建逻辑也可为后续其他品牌车标、装饰标识的建模提供参考，外饰标识件看似结构简单，实则对外观面的光顺度、安装适配的兼容性都有很高要求，建模时不能只追求视觉效果，必须同步考虑后续工艺实现与整车装配的实际约束。
