乘用车五辐轻量化铝合金轮毂结构设计

　　该轮毂结构面向乘用车辆行走系统开发，属于整车行驶端核心承载部件，日常工况下需要同时承接车身垂向载荷、转向侧向力矩、起步与制动的扭转冲击，以及铺装路面颠簸带来的交变载荷，在整车改装、零部件结构验证、行走系统装配干涉检查场景中均可作为核心参考数模使用。

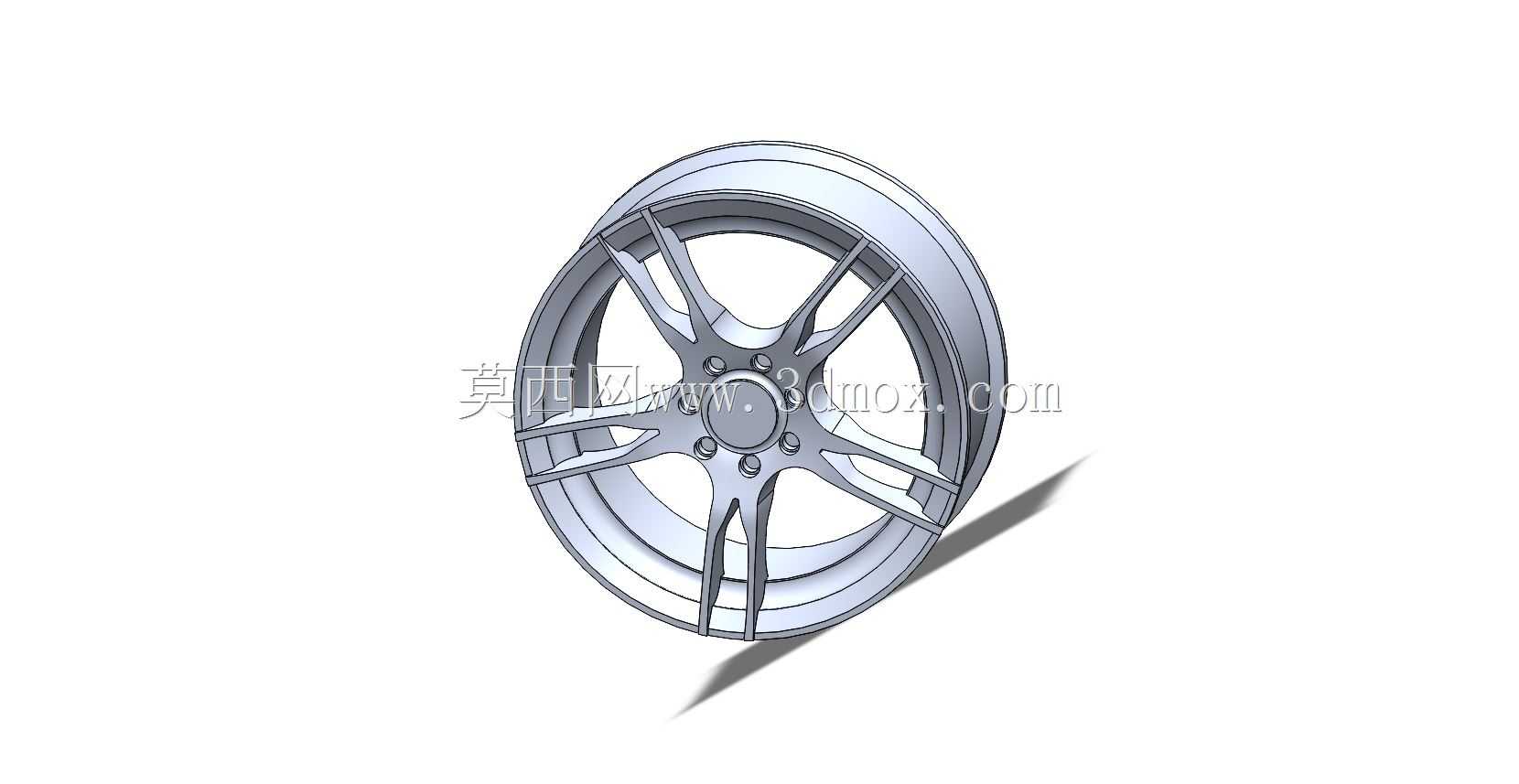

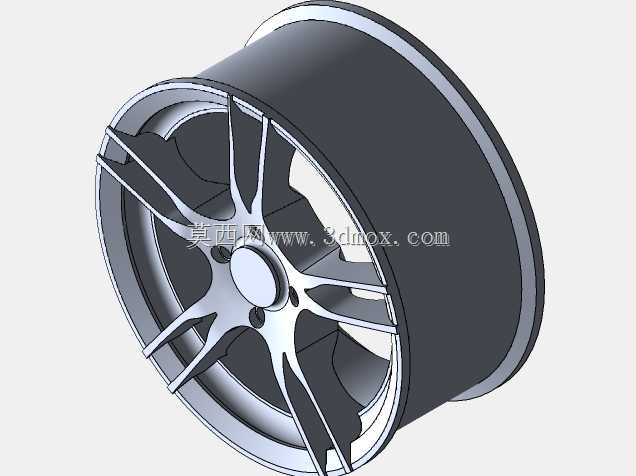

　　从结构布局来看，整体采用五组双肋式辐条设计，辐条从中心安装盘位置向外呈放射状延伸，相邻辐条之间预留大尺寸镂空窗口，既可以减少轮体自身非必要材料堆积，降低簧下质量，提升悬架响应速度，还能在车辆连续制动时为刹车盘、制动卡钳预留充足的通风散热通道，避免制动热衰减过快。中心区域设置集成式安装法兰，均布五个螺栓过孔，孔位周边做局部加厚凸台处理，分散螺栓预紧力，避免紧固位置出现应力集中；法兰中心预留定位中心孔，装配时可与车轴轴头精准配合，保证轮体回转同轴度，降低高速行驶时的径向跳动。

　　轮辋部分采用深槽式整体轮廓，唇边位置做翻边加厚处理，匹配无内胎子午线轮胎的装配需求，轮辋内侧轮廓预留标准气门嘴安装孔位，边缘过渡圆角全部按照冲压铸造工艺要求做顺滑处理，避免尖角位置在成型过程中出现应力裂纹。建模过程中优先保证安装边界尺寸的准确性：中心孔直径、螺栓孔分布节圆直径、轮辋名义直径、轮缘宽度、偏距尺寸均按照常规家用乘用车改装轮毂的通用参数区间设定，装配校核时可直接匹配对应规格的制动卡钳、转向节与轮胎，不会出现辐条与卡钳干涉、轮辋与翼子板内衬刮蹭的问题。

　　设计阶段针对受力路径做了针对性优化：载荷从轮胎接地面传入轮辋后，沿轮辋环向均匀分散到五组辐条上，最终汇聚到中心安装法兰传递至车轴，辐条截面采用变厚度设计，靠近法兰位置截面厚度更大，向外延伸过程中逐步收窄，在保证整体弯曲、扭转刚度满足工况要求的前提下，尽可能去除非承载区域的多余材料。外观表面采用流畅的曲面过渡，辐条正反面均做拔模斜度处理，可直接适配低压铸造的成型工艺，后续也可在此数模基础上追加铣削加工余量，完成锻造轮毂的工艺衍生设计。数模完整还原了轮体所有装配特征与工艺特征，结构工程师可直接用于整车行走系统的装配仿真、模态分析与冲击工况校核。
