五毫米直插式发光二极管结构建模

　　直插式发光二极管在电子设备装配、教学实验平台、指示灯面板以及小型光电结构中使用频率很高，五毫米圆头封装属于最常见的一类插件灯珠。建模时先从实际装配边界入手，而不是单纯还原外观：半球形透光头部承担出光与保护内部芯片的作用，圆柱段维持标准封装外形，底部凸缘用于在波峰焊或手工焊接时限制灯珠穿过印制板孔位，两根平行引脚则决定插件方向、折弯长度和焊接间距。

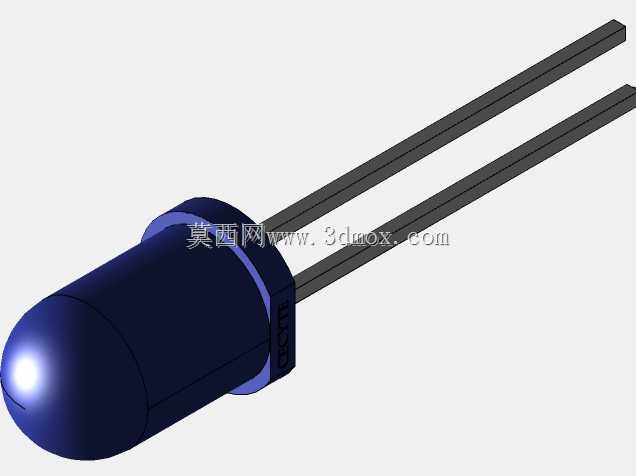

　　该模型把灯珠头部、封装肩部、引脚过渡区和长直引脚分别建立为连续实体，曲面衔接处保留圆滑过渡，便于在整机结构中检查灯罩与面板开孔、透光窗、导光柱之间的干涉。圆头部分采用回转体思路构建，能够准确表达五毫米灯珠的典型轮廓；底部法兰厚度和柱体直径按照常规插件灯珠的装配关系处理，设计人员可据此校核面板沉孔、灯座卡扣以及热熔固定柱的空间。

　　在设备用途上，这类灯珠常作为电源指示、状态报警、信号反馈和简易照明元件，出现在控制柜面板、测试治具、家电显示区、实验电路板和自动化设备工位提示模块中。结构设计阶段需要关注的不只是灯珠本体，还包括引脚伸出长度、穿板后剩余高度、焊接面安全距离以及多灯并排时的中心距。若设备外壳较厚，通常会在灯罩前方增加导光件；若灯珠直接外露，则要保证头部与外壳表面之间留有装配公差，避免压裂封装。

　　引脚部分按细长杆件表达，两根引脚保持平行并预留实际插件间距，适合在三维布局中模拟直插安装、九十度折弯贴板安装以及加套热缩管后的空间占用。对于需要做线束走向或板卡堆叠的场景，长引脚模型可以帮助判断焊盘后侧是否与壳体、筋位、连接器发生冲突；对于需要批量排布指示灯的面板，也可以通过阵列复制快速评估灯珠间距、标识文字位置和维护更换空间。

　　建模过程中，封装外形与引脚中心线的同轴关系需要保持稳定，肩部过渡不能出现突兀台阶，否则在渲染或工程剖切时容易误判为真实结构。灯珠头部的半球曲面与圆柱段相切，能够反映光线从封装内向外扩散的基本形态；底部引脚伸出位置则与极性识别相关，结构工程师在配合电子工程师选型时，可利用该模型核对长脚短脚、极性丝印和板上开孔方向。

　　从整机设计角度看，小件电子元件往往决定面板细节与装配可行性。五毫米直插灯珠虽然结构简单，但在密闭壳体、导光面板、振动环境和低间隙板卡中，仍需要明确头部直径、柱体长度、凸缘位置、引脚直径和引脚中心距。该三维模型以实体方式呈现这些关键边界，可用于面板开孔校核、PCB插件空间检查、指示灯排布、导光结构匹配以及装配工艺验证，使外观设计、结构设计和电子布局之间的衔接更加直观。
