工业风扇调速器防护外壳结构设计

　　这款壳体主要面向工业轴流风机、机柜散热风机以及小型设备通风回路的调速控制场景，作为风扇调节器的后盖承担内部电路板、电位器、接线端子的防护与定位作用。在车间控制柜、设备侧装风机组、小型通风系统里，调速模块往往贴近振动源与粉尘环境，后盖不能只做成简单封板，需要同时兼顾接线避让、散热通风、拆装维护和外部固定。

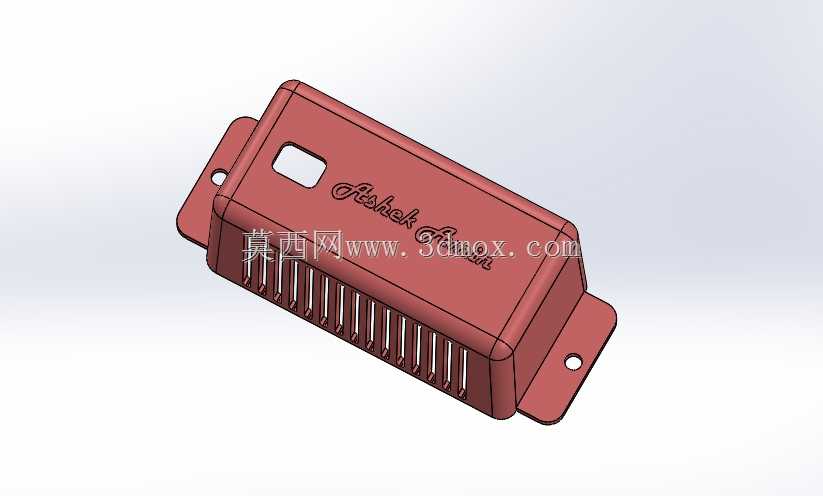

　　从结构布局看，壳体主体采用带圆角的长盒形轮廓，侧壁与端盖之间保留连续过渡，既减少注塑成型时的应力集中，也能避免装配后棱角处磕碰损伤。两侧伸出的安装耳座是整个零件的安装边界核心，耳座上预留圆形通孔，可直接通过螺钉固定在风机支架、控制柜内壁或设备钣金面上；耳座与主体连接处做了加宽过渡，能承受风机运行带来的持续微振动，降低固定孔周边开裂风险。

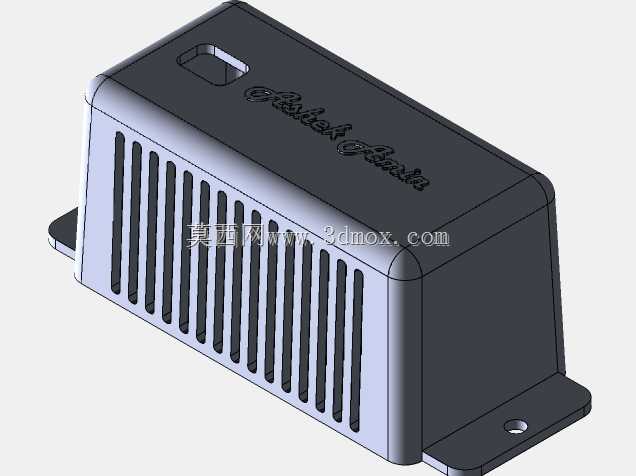

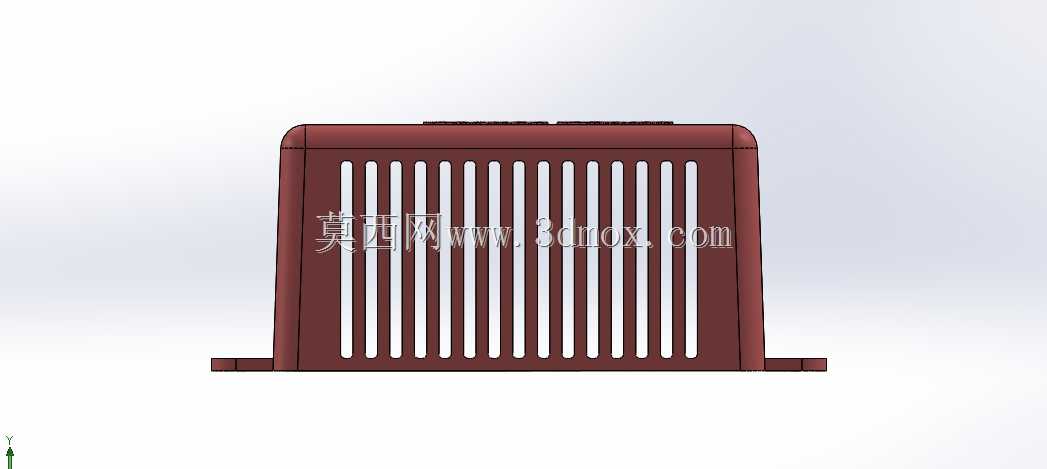

　　散热设计集中在壳体下部区域，多道平行通风槽沿长度方向排布，槽缝之间形成均匀加强筋。这样处理并非单纯减重：调节器内部的可控硅、电位器等元件在长时间调低转速时会产生热量，密闭壳体会造成局部温升，通风槽可形成自然对流通道；同时筋条又把大面积薄壁分隔成小段，提升壳体抗弯刚度，避免盖板受按压后出现明显形变。

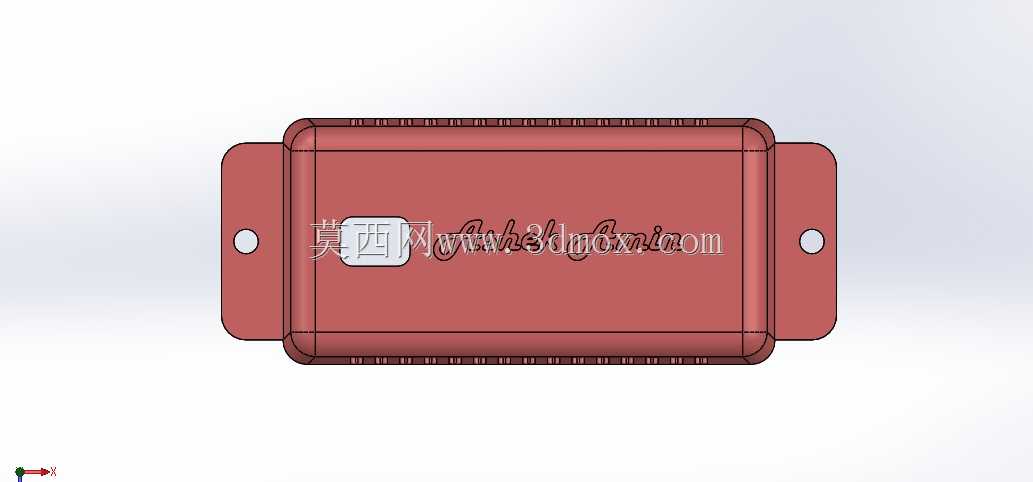

　　壳体顶面预留方形开孔，对应调速旋钮或档位指示窗口的装配位置，孔边留有平整贴合面，便于面板件或旋钮座定位。顶面还设置标识区域，可用于标注档位方向、型号或品牌字符，模具上通过刻字或镶件即可成型，不需要后续二次加工。壳体内部沿边缘布置卡扣与止口配合面，后盖与底座装配时能够先扣合定位，再通过螺钉锁紧，减少装配过程中零件错位。

　　尺寸边界上，长宽比例适配常见长条式风扇调速电路板，耳座外扩后决定实际安装孔距；建模时需要把电路板最高元件、接线弯折半径、旋钮行程都纳入内部包络检查，防止后盖压线或干涉旋钮转动。壁厚应尽量均匀，通风槽、安装孔、顶面孔位周边通过局部加厚和圆角补强加，厚差异控制在注塑工艺允许范围内，避免缩痕与填充不足。

　　实际选型时，该类后盖适合与阻燃塑料底座配合使用，应用在风机转速调节、通风档位切换、小型设备风量控制等部位。结构工程师建模时应重点核对安装耳孔距、散热槽开孔率、顶面旋钮孔位置以及内部止口高度，确保外壳既能保护电气元件，又能在振动和发热工况下长期稳定使用。
