F35A隐身战斗机缩比验证机结构

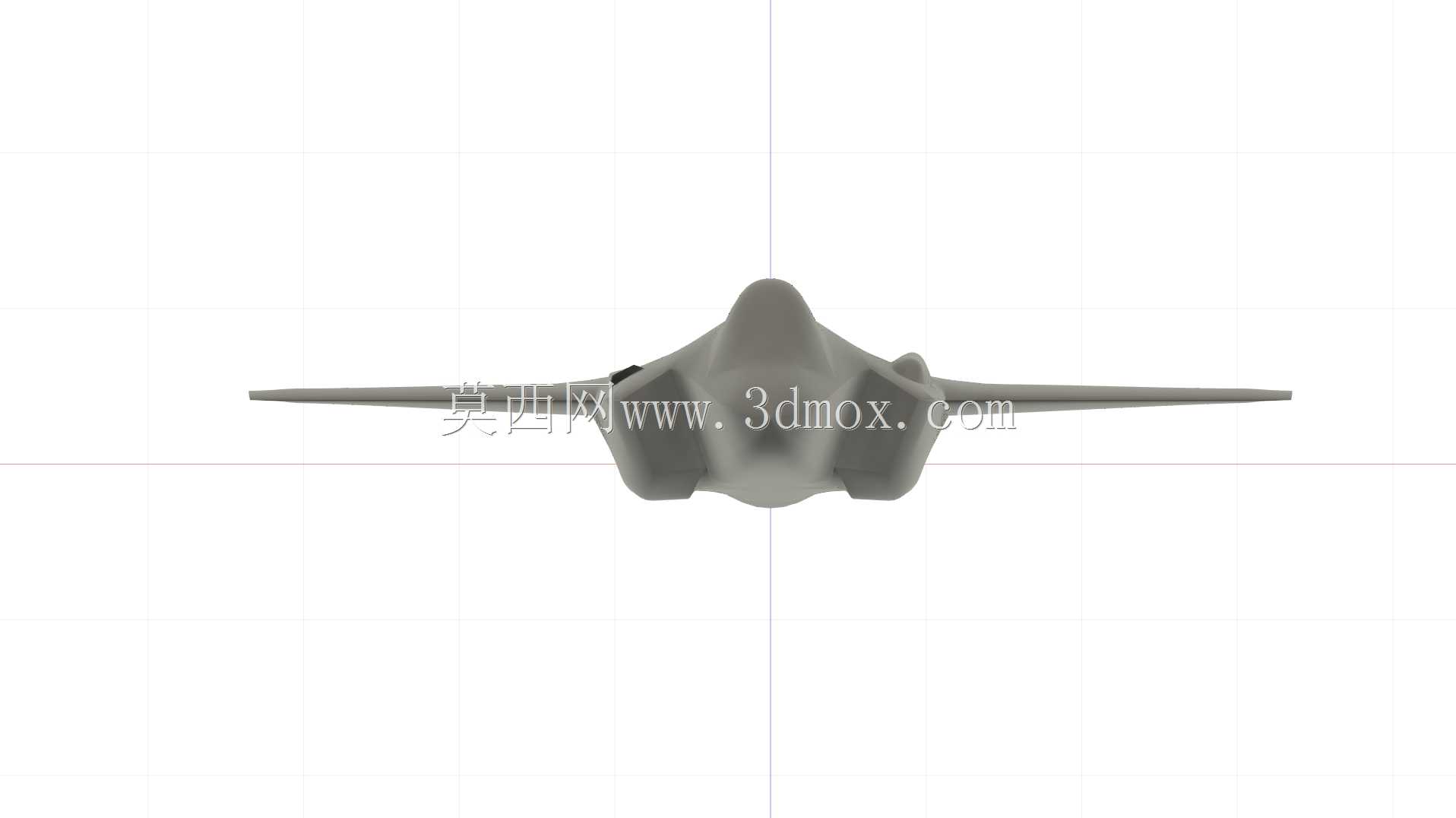

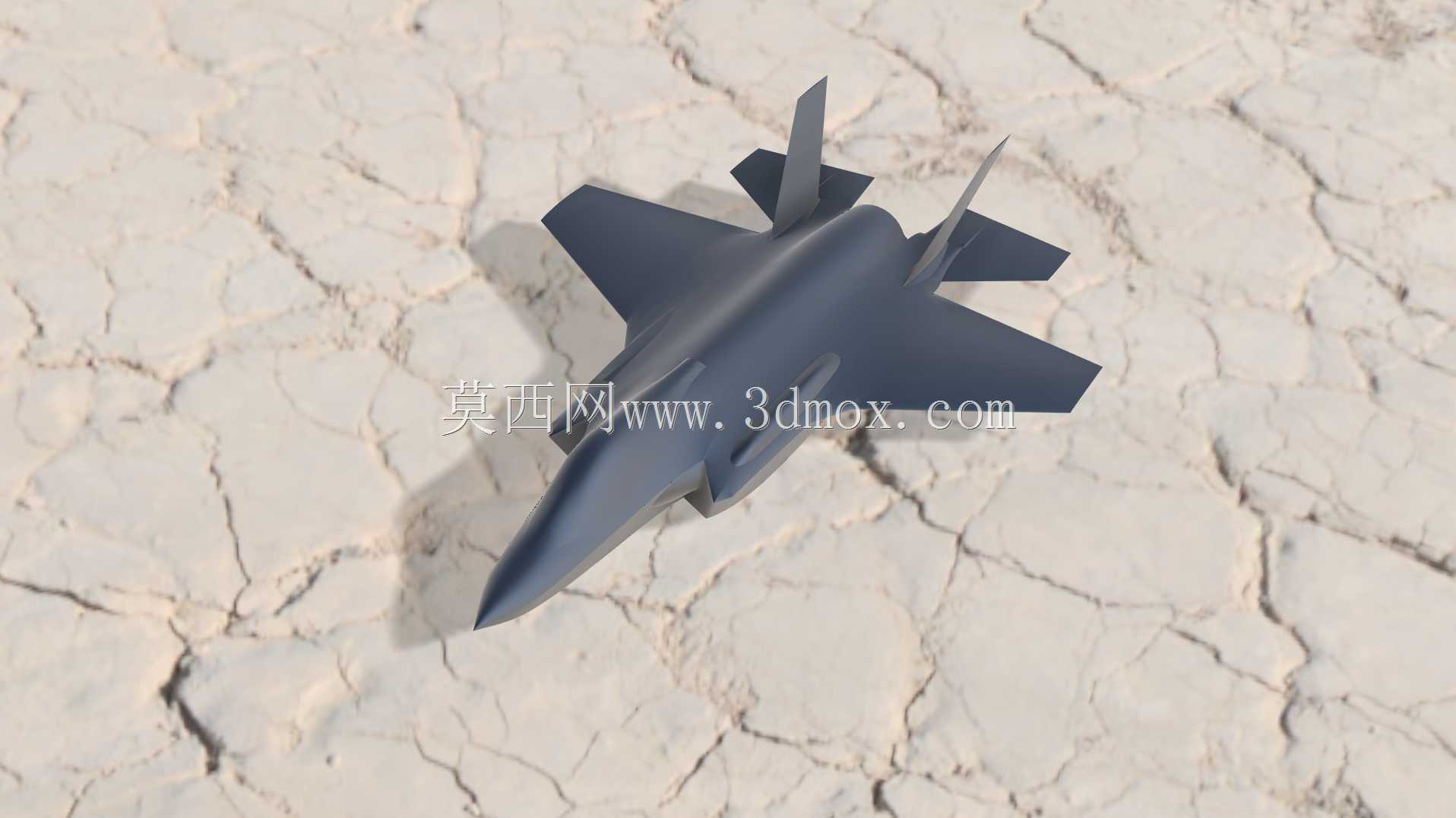

　　这套三维数模围绕大比例涡喷动力验证机展开，整机按1比3缩放后总长5.2m、机高1.4m，翼展对应3.5m，机翼参考面积约14.4平方米，适配23公斤级KingTech K235 G4涡喷发动机的安装与推力匹配。数模搭建阶段没有直接照搬实机测绘曲面，而是先围绕动力舱进气边界、油箱布置区间、起落架收放空间三条硬约束拉主体控制线，再逐步修正机头棱边、翼身融合过渡段和双垂尾后掠角度，保证隐身外形特征与遥控飞行的操稳需求同时落地。

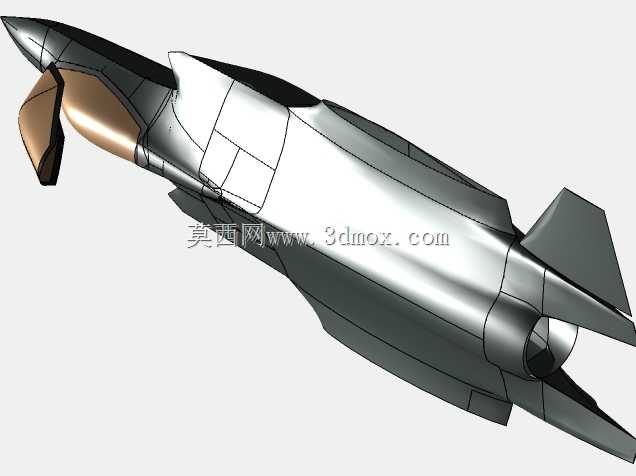

　　从实际使用场景看，该结构面向大型航模试飞、涡喷验证机改装和航空教学演示，机身中段预留发动机安装架、燃油管路通道和舵机安装平面，进气道采用S弯过渡思路，既遮挡前端压气机直视区域，也给设备舱留出布线空间。机翼与机身融合处控制曲面连续过渡，降低跨低速段压差阻力；外倾双垂尾兼顾方向安定性与侧向隐身修形，平尾与主翼的前后位置错开，避免大迎角下舵面效率被机翼乱流覆盖。

　　安装边界上，发动机轴线需与机身基准轴线重合，进气口截面要保证大油门下供气充足，尾喷口与机身末端留出热防护间隙；机身内部按重心区间划分前设备舱、主油箱舱和动力舱，电池、飞控、供油部件沿航向排布，便于通过配重把重心压在机翼气动焦点附近。起落架舱门、舵面铰链和维护口盖均按可拆结构处理，外场调试时可单独打开检修，不用整体拆解蒙皮。数模中机身蒙皮分块、翼面连接交点和尾翼固定座都保留了装配参考，后续加工泡沫芯、复合材料蒙皮或金属加强框时，可直接提取截面做工装定位，也能据此校核推力线、重心包线和地面滑行时的起落架受力路径。
