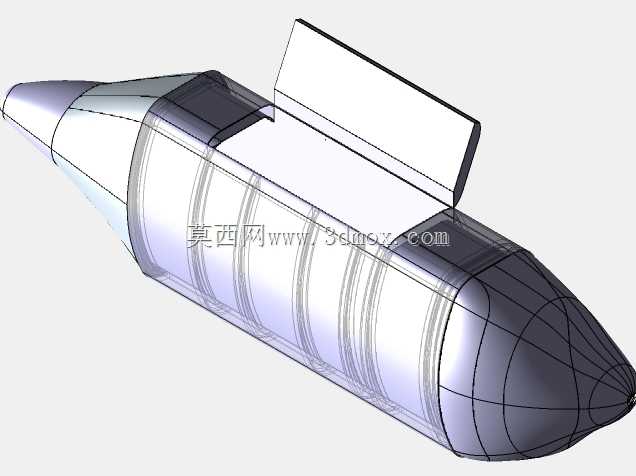

该三维结构围绕跨大气层运载任务展开,主体采用长筒段融合双端头锥的布局,筒身作为主承力与容积舱段,可容纳推进储箱、航电设备、任务载荷及支撑骨架,两端收窄的锥段分别承担入轨阶段整流减阻与再入阶段气动减速、热流疏导的作用。顶部设置单块大面积直立翼面,翼根通过加厚过渡座与筒身上部承力框连接,既保证高速飞行阶段的航向稳定,也为姿态控制提供气动配平力矩,翼面与筒身交接处预留密封与紧固件安装边,避免翼根载荷直接作用在薄蒙皮区域。
外形建模时先以筒身轴线为基准建立全长骨架,周向布置多道环形框,环框之间沿轴向铺设纵向桁条,蒙皮按环框分段生成,筒锥过渡位置采用双曲率曲面连续衔接,控制截面斜率突变,降低跨声速飞行时的局部阻力增量。前端锥尖收敛半径较小,用于适配高速穿透工况下的激波收敛需求;后端锥段曲率相对缓和,可在再入过程中扩大迎风面分布范围,把热载荷分散到更大蒙皮面积上,减少局部热应力集中。
安装边界方面,筒身外侧环框位置预留设备支架接口,顶部翼面根部宽度覆盖三段以上环框,便于把翼面弯矩传递至整体承力筒;锥段末端保留端头连接端面,可根据任务方案换装端头帽、喷口连接段或减速装置。内部筒段按储箱区、设备区、载荷区分段建模,各区域之间以承力隔板分隔,隔板开孔兼顾管线穿越与结构减重。
工程应用上,该结构可用于航天运载器概念方案演示、气动外形校核、总体布置协调及结构干涉检查,也可作为高速飞行器教学与方案评审中的数字样机。建模过程中重点控制曲面连续性、翼根传力路径、筒锥对接边界和内部设备安装空间,使外形既能满足气动稳定性要求,又能为后续详细结构设计、热防护布置和地面工装夹持提供明确的几何依据。
