小型鳄鱼夹夹持固定结构设计

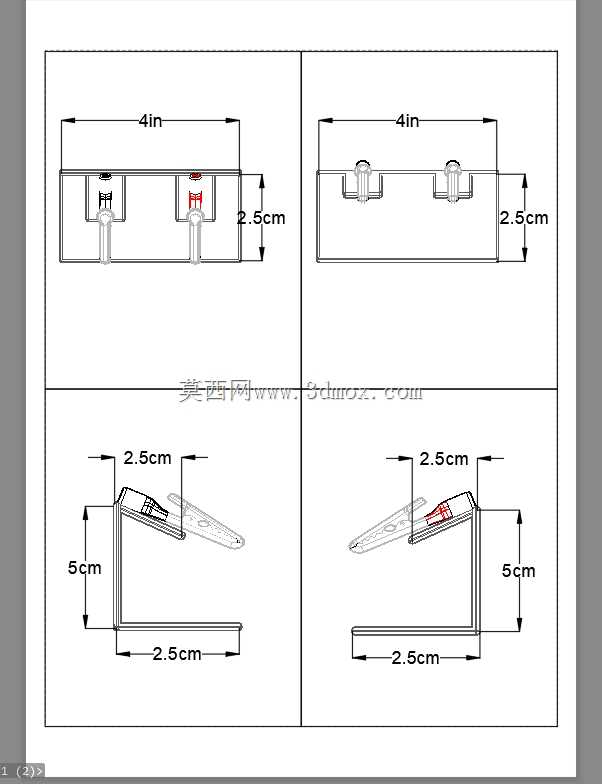

　　在日常工装夹具、小型工件定位以及实验台辅助装夹场景中，这类小型夹持件的使用频率远高于大型重型夹具，很多工位需要在窄小空间内快速完成薄板、线材、小型样件的临时固定，既不能占用过多安装空间，又要保证夹持动作顺畅、夹持力稳定，不会出现松脱或者夹伤工件表面的问题。这套夹持结构整体采用对称式双夹口布局，整体横向总长度控制在4英寸，折合公制约101.6毫米，夹体基座的竖向高度为2.5厘米，也就是25毫米，侧边的L型支撑臂横向伸出长度为2.5厘米，竖向支撑高度为5厘米，底部安装边的横向宽度同样为2.5厘米，所有外轮廓尺寸都做了边界校核，在狭小的工装台面上排布多组夹件时，相邻夹体之间不会出现运动干涉。从结构设计思路来看，

　　夹体的基座部分采用平直的长条式基体，两个夹爪单元对称布置在基体上方，夹爪的铰接点位预留了充足的转动间隙，开合过程中夹爪的运动轨迹完全在基体轮廓范围内，不会向外突出刮碰周边工件。侧边的L型弯折支撑臂一方面作为夹体的侧向安装定位面，另一方面可以贴合工作台侧边完成限位，不需要额外加工复杂的安装槽，仅通过侧边的两个固定点位就可以完成整组夹件的锁附，安装调试的步骤非常简便。夹爪的夹持工作面做了适配不同工件形态的造型，既可以夹持厚度较薄的金属片、塑料样板，也可以卡持直径较小的圆棒、线材，铰接位置的结构预留了弹性件的安装空间，装配后依靠弹性件提供持续的闭合力，按压夹尾即可快速张开夹口，松开后自动复位夹紧，单手就可以完成全部操作。在实际产线应用里，

　　这类夹件常被用在小型零件焊接工位的工件定位、检测工位的样件固定、装配工位的线材临时整理，也可以作为机床加工时的辅助压件，配合CA6140车床的小型工装改造，在加工小尺寸异形件时替代复杂的专用压板，减少工装准备的耗时。结构建模过程中所有配合面都按照实际装配公差做了间隙预留，铰接孔的同轴度、夹爪开合的行程极限都做了运动仿真验证，夹口完全张开时的最大开口量可以满足常规小型工件的放入需求，闭合后夹持面的贴合间隙控制在合理范围内，不会出现夹口偏斜、夹持点受力不均的问题。整体外形没有多余的突出结构，所有棱边都做了倒角处理，日常取放和装配过程中不会划伤操作人员，紧凑的尺寸也让它可以直接集成到小型自动化设备的料道末端，作为工件临时定位的夹持单元，适配多品种小批量的柔性生产需求。
