多工位接线端子绝缘基座结构设计

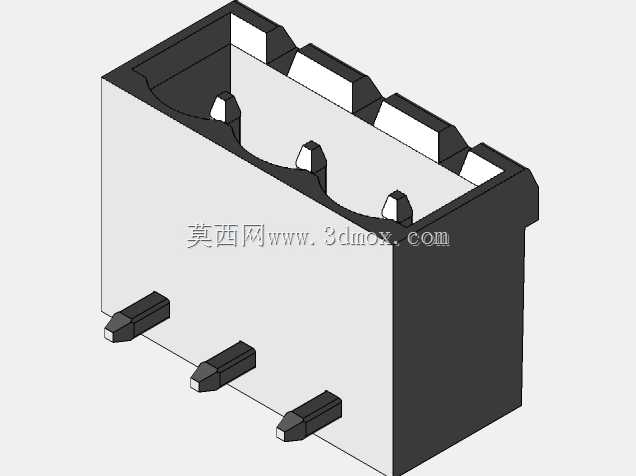

　　该绝缘基座属于电气柜内部布线场景下的多回路接线承载构件，日常在低压配电盘、工业控制箱、机床电气舱这类布线密度较高的工位使用，核心作用是为多路进出线提供统一的物理固定位，同时把相邻导电接位之间的爬电距离拉开，避免线束松动后不同电位的导体直接触碰。从结构布局来看，基座主体采用一体化塑壳成型思路，壳体一侧预留四个并排的端子插装腔，腔体内侧做出带导向斜面的卡扣凸台，导电端子从壳体开口侧推入后，凸台会卡在端子的定位缺口处，不需要额外打胶或者加装紧固件，就能限制端子沿插拔方向的窜动，装配时工人只需对准腔口平推即可到位，批量组装的节拍可以压得很短。壳体底部向外伸出三个带尖头导向的安装插脚，插脚的截面做了阶梯收窄，前端小尺寸段先穿过安装板的预冲孔，

　　后续台阶面抵在板件背面完成轴向限位，这种免螺丝的卡装结构适配厚度1到2毫米的冷轧钢板或者绝缘安装板，不需要在板背面预留拧螺丝的操作空间，对电气柜内部纵深局促的安装位尤其友好。壳体的侧壁做了不等厚的加强设计，靠近插装腔开口的上沿位置加厚出翻边，抵消端子插拔时施加的侧向掰力，长期反复接线维护也不会出现腔口开裂；壳体内部的隔筋从底壁一直延伸到接近上沿的位置，把四个接位完全分隔成独立腔室，隔筋的高度按照低压电器的爬电间距要求设定，即便腔体内积存少量灰尘或者凝露，相邻回路之间也不会形成导电通路。外形边界上，基座整体呈长方体布局，长度方向适配四位端子的排布间距，宽度方向预留了接线后导线弯折的最小曲率空间，

　　高度方向从安装板贴合面到顶部翻边的尺寸控制在常规接线槽的容纳范围内，安装时不需要额外抬高或者切割周边线槽。设计阶段把所有拔模方向统一朝向壳体开口侧，内外壁的拔模斜度控制在1.5度左右，侧壁没有出现倒扣结构，注塑生产时可以采用直顶出模，不需要复杂的侧向抽芯机构，量产的模具成本和成型不良率都能得到有效控制。基座的外轮廓边角全部做了圆角过渡，既避免布线作业时锋利边角割破导线绝缘层，也能消除塑壳冷却时的应力集中点，长期在温差变化的电气舱内使用不会出现边角脆裂。三个底部插脚的位置按照三角形稳定布局排布，两个靠前、一个靠后，卡入安装孔后可以限制基座绕长度方向的转动，即便多根导线同时受到侧向拉扯，基座也不会在安装板上出现偏转。
