内燃机活塞组件三维结构设计作品

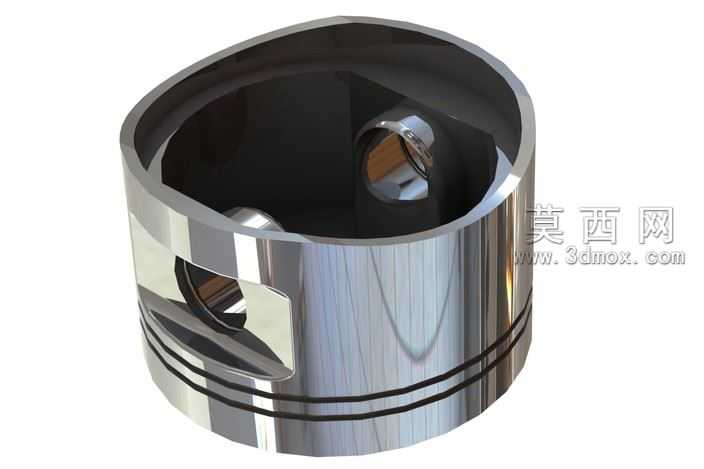

本作品为内燃机核心往复运动部件活塞的三维实体建模成果，建模过程依托三维参数化设计软件完成，全程采用实体工程建模逻辑搭建，保证模型结构完全符合实际活塞的工程设计规范。建模初始阶段先梳理活塞的功能结构逻辑，活塞作为内燃机中承受燃气压力、传递动力的核心零件，需要依次完成活塞头部、环槽部、裙部、销座孔的结构拆分，先绘制活塞顶面的圆形截面轮廓，通过拉伸命令生成活塞的基础圆柱体坯体，随后针对活塞头部的环槽结构进行切削加工，精准还原多道气环、油环的安装槽位，槽位的宽度、深度、间距均参考通用内燃机活塞的尺寸比例设置，保证环槽的结构精度满足装配逻辑要求。接下来处理活塞销座部分的结构，在活塞裙部对应位置切削出活塞销的安装通孔，同时在销孔外侧加工出用于安装卡环的限位槽位，保证活塞销装配后的轴向限位结构完整，裙部的型线采用微椭圆的设计逻辑，还原实际活塞工作时的热变形补偿结构，避免热态下活塞与气缸壁发生卡滞。材质渲染阶段，为模型赋予金属铝合金材质，调整材质的金属度、粗糙度参数，模拟活塞成品的金属哑光质感，同时添加细微的表面纹理，还原机加工后的表面质感，渲染时采用三点布光方案，主光源从侧上方照射，突出活塞外圆面的环槽结构与销座的切削轮廓，辅助光源补全暗部细节，避免裙部下方出现死黑区域，轮廓光勾勒活塞的边缘轮廓，让模型在深色背景下具备清晰的立体感。设计过程中严格遵循活塞的工程设计逻辑，所有结构均服务于活塞的实际工作功能：顶面用于承受燃气爆发压力，环槽用于安装活塞环实现气缸密封与布油刮油功能，销座用于连接活塞销传递动力至连杆，裙部用于为活塞往复运动提供导向，整个模型无多余的冗余结构，所有特征均可对应实际零件的加工工序，既可以作为内燃机结构教学的演示模型，也可作为动力系统装配设计的基础零件使用，模型的结构参数可根据不同排量的内燃机需求进行参数化调整，具备较强的通用性与工程参考价值。
