带顶盖底环导叶结构的水轮机总成

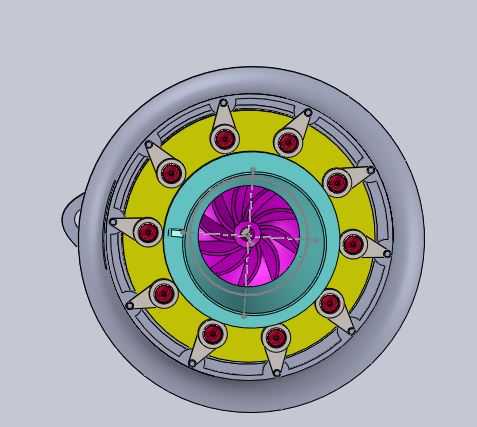

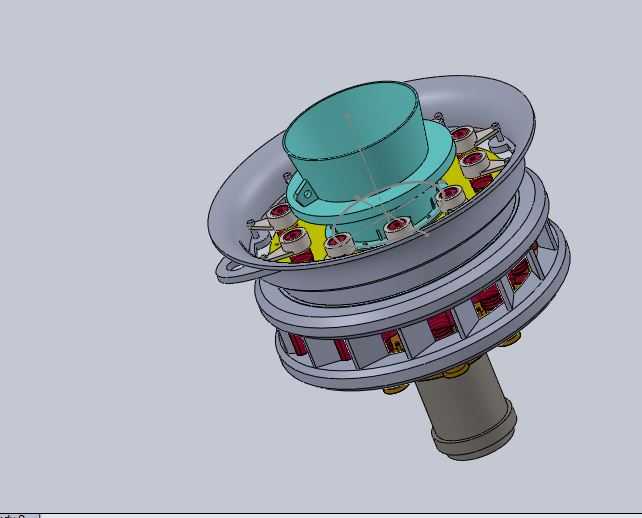

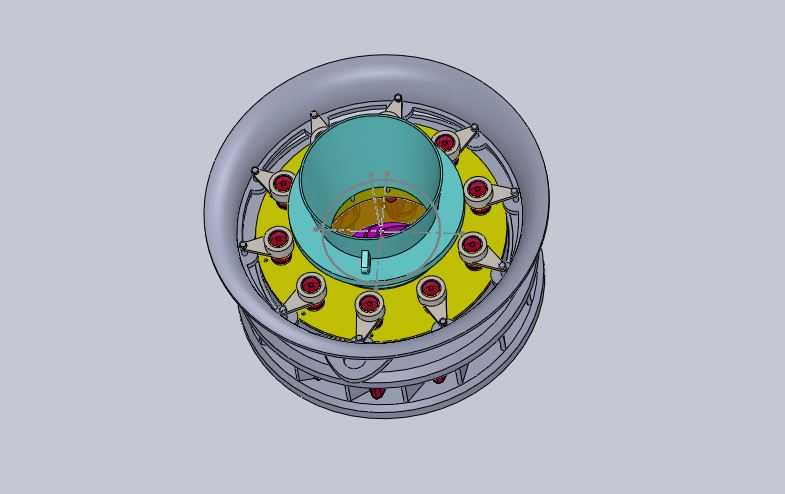

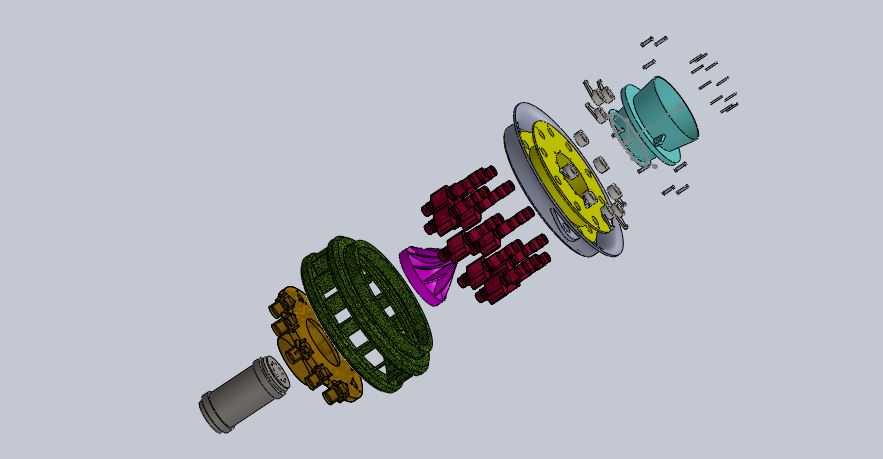

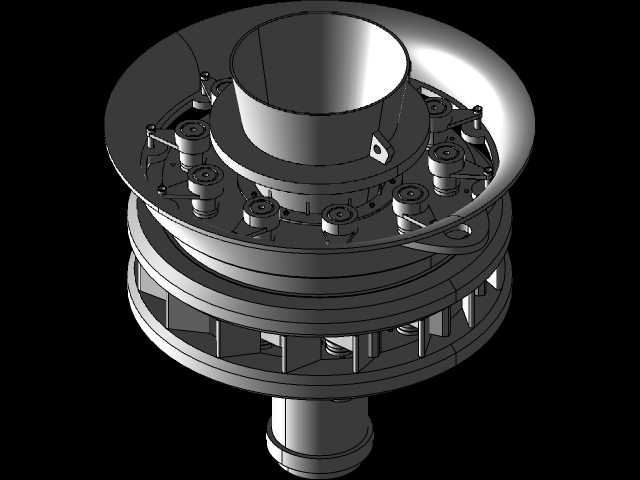

该水轮机总成是水力发电场景中的核心能量转换设备，主要应用于中小型径流式水电站、梯级引水式电站以及工业余压能量回收场景，承担着将水流的势能与动能转换为旋转机械能，进而驱动发电机产出电能的核心作用，也可适配小型水利泵站的反向能量回收工况，将富余水流压力转化为可用动力输出。整套总成采用分层同轴的结构设计思路，从进水端到出水端依次排布顶盖、活动导叶组、转轮转子、底环、座环以及尾水管段，各部件沿主轴中心线严格同轴布置，保障水流过流路径顺畅无偏折，最大程度降低水力损失。其中顶盖与底环作为导叶机构的安装支撑载体，采用环形箱式结构设计，既为活动导叶的转动轴提供稳定的安装定位基准，也承担着过流区域的密封承压作用，避免高压水流从转动配合间隙泄漏；活动导叶组沿周向均匀排布，通过端部的传动结构连接控制机构，可根据机组负载与上游来水流量实时调整导叶开度，精准控制进入转轮的水流流量与入射角度，让水流以最优冲角冲击转轮叶片，保障不同工况下机组都能保持较高的能量转换效率。转轮转子是整套设备的核心做功部件，叶片采用空间扭曲曲面设计，适配混流式水流的冲击特性，能够充分承接导叶导出的环向水流冲击力，将水流的压能与动能高效转化为转轮的旋转扭矩，转子主轴采用阶梯轴结构设计，预留与发电机输入端连接的标准配合轴径与键槽位置，保障动力输出的同轴度与连接可靠性。座环作为整套设备的承重基础部件，采用上下环板配合固定导叶的焊接结构，既承担整个转轮、导叶机构与顶盖的垂直载荷，也将机组运行产生的径向载荷均匀传递到外围的混凝土基础上，固定导叶同时兼具引导水流进入活动导叶区域的作用，优化进水侧的流态分布。尾水管采用扩散式锥段设计，安装于转轮出水侧，能够回收转轮出口水流的剩余动能，通过逐步扩大过流面积降低出口流速，将部分动能转化为负压，提升转轮前后的压差，进一步提高整机的能量利用效率。整套模型的安装边界以主轴中心线为定位基准，各部件的配合面均预留了标准的密封件安装槽与紧固件连接孔位，安装时可通过座环外圈的定位止口与电站预埋的基础环精准对接，轴向安装尺寸可根据不同电站的厂房布置高度调整尾水管的延伸段长度，径向尺寸则以座环最大外径为安装边界，适配不同开挖直径的机坑安装需求，各转动部件与固定部件之间预留了符合行业规范的安全间隙，避免运行过程中出现碰磨故障，同时预留了检修密封的安装位置，方便后期运维时快速更换易损密封件。
