四缸发动机进气稳压分流增压室结构

　　这套增压室结构面向多缸内燃机进气系统的稳压与分流需求，核心作用是把上游增压管路送来的压缩空气先汇集到容积经过核算的腔体内，再均匀分配给四个并列气缸的进气道，避免各缸进气行程互相抢气、产生脉冲干涉。现场配套场景常见于小排量四缸汽油机、柴油机的台架改造，也可移植到实验教学用发动机解剖演示装置、小型动力单元的进气优化项目中，上端单接口对接涡轮增压器压气机出口或者节气门后的送风管路，下端四个等距布置的接口分别通过密封垫、卡箍或者螺栓法兰对接缸盖进气侧。

　　从结构思路上看，腔体没有采用简单方盒造型，而是做成上窄下宽的渐扩梯形罩壳：顶部圆形进风口顺着锥形段向下扩开，气流进入大容积腔后流速降低、动压转化为静压，腔体内压力波动被有效削平；底部沿长度方向均布四个出气口，每个出口周围带螺栓孔法兰面，孔位与缸盖进气道安装面一一对应，装配时只需控制结合面平面度与密封垫压缩量，就能保证高压气体不会从接合面泄漏。侧面还预留了传感器安装接口，可接入进气压力、温度测点，方便台架标定时实时监控腔体内实际充量状态。

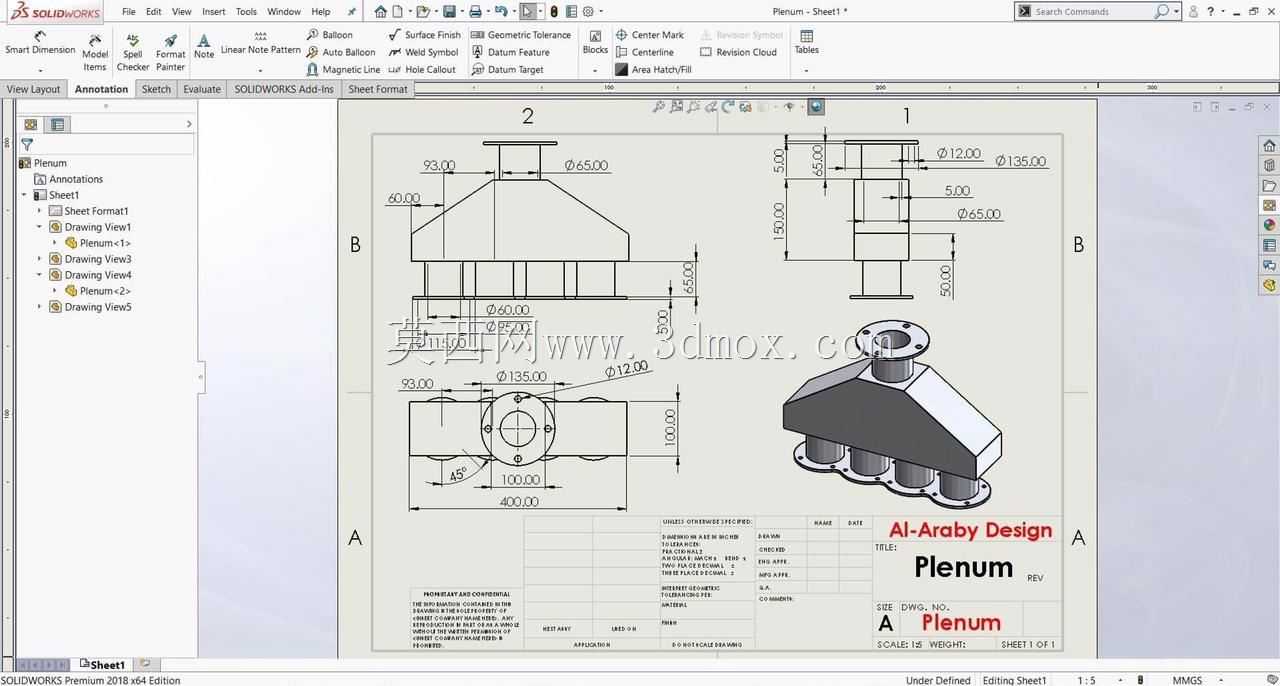

　　外形安装边界方面，整体长度方向控制在400mm量级，底部四个出气口中心距按缸心距排布，相邻接口间距100mm，端部接口距腔体侧壁留出足够扳手空间；腔体总高度约300mm，顶部进气法兰直径120mm，配套密封面直径135mm，底部主腔体宽度155mm，下端出气口外径120mm、法兰分布圆93mm。建模时先按缸盖接口点位拉伸出四个下端对接法兰，再搭建梯形扩容腔体的主体曲面，顶部收敛段与进气管法兰做顺滑过渡，所有转角处保留铸造或3D打印所需的壁厚与圆角，既避免气流在死角形成涡流，也保证壳体承压能力。工程出图阶段同步完成全视图标注、剖视表达与等轴测视图，安装孔位、配合直径、外形限位尺寸全部闭环，拿到模型后可直接校核机舱布置间隙，也能据此展开铸造模具设计或者数控加工、增材制造的工艺编制，适配不同增压压力等级下的进气稳压改造需求。
