带侧支接口的法兰底座锥形导流筒体

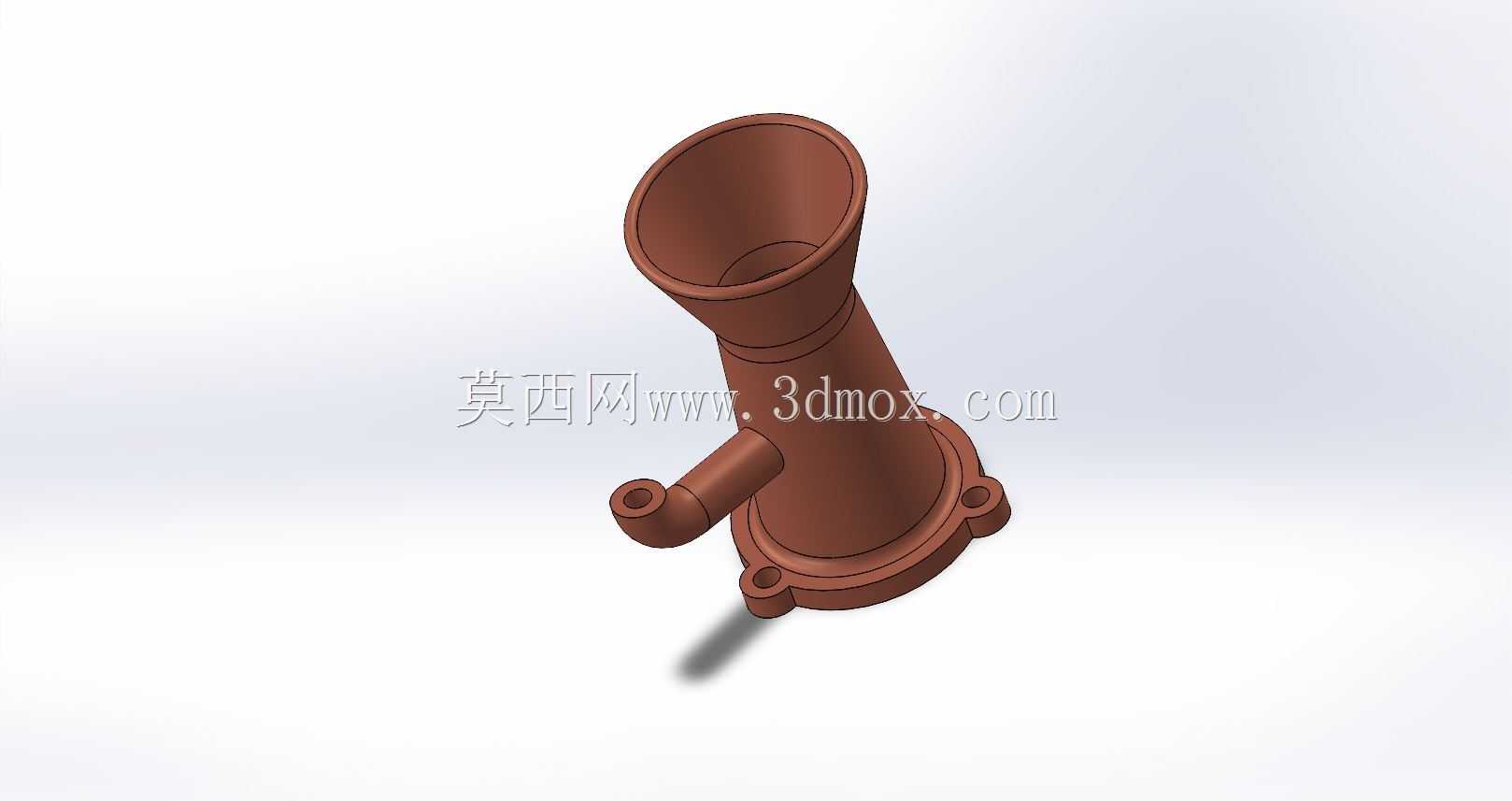

　　该零件属于流体输送与小型工艺管路系统中的承插式导流构件，整体采用一体铸造成型思路完成结构设计，主体为变径锥形筒身，上端扩口形成喇叭形承接口，下端收拢后与带安装孔的圆形法兰底座衔接，筒身侧部斜向引出一支带端头接口的旁通支管，可同时满足主路流体导向与旁路介质引出、测压或辅助管路接驳的使用需求。

　　从现场装配边界来看，底部法兰盘沿圆周均布预留安装通孔，可直接贴合配套设备的安装基面，通过紧固件完成轴向定位，法兰与筒身衔接处做加厚过渡处理，避免铸件在冷却收缩以及后续承压工况下出现根部应力集中；上端喇叭口的扩径段设计，既能够在对接外部管路时起到导向导入作用，降低插管对位难度，也可在介质流入时扩大通流截面，减缓入口处的局部流速突变，降低冲蚀与紊流噪声。侧置支管从筒身中下部斜向伸出，支管轴线与主筒体轴线呈固定夹角，端头预留对接接口，可接入压力表、取样管路或者小型回流支路，支管与主筒壁的交接位置做圆角补强，保障交汇区域的结构强度，防止长期承压后出现开裂渗漏。

　　这类构件常见于小型机床冷却系统、试验台流体回路、简易给排水喷射装置以及轻工配料管路当中，主筒的锥形流道能够让介质沿筒壁平顺导向，减少流道死角带来的介质沉积；整体外形无复杂倒扣结构，铸造拔模方向沿主筒体轴向设置，侧支管单独设置局部抽芯结构即可完成模具成型，后续机加工仅需处理法兰安装面、各接口配合面以及连接孔位，加工工序简洁，适合中小批量零部件生产。建模过程中需重点把控三处配合尺寸：底部法兰的孔位分布圆直径要与配对安装基座完全匹配，上端承口的内径与对接管件外径保持合理配合间隙，侧支管端头接口的同轴度需满足外接管路的装配要求，同时所有流道内壁转角均做圆滑过渡，避免尖角造成的流体阻力陡增，也从工艺层面消除铸件内部应力集中的隐患。
