机床ARS防护外壳钣金结构设计

　　这套壳体结构面向CA6140类普通车床改造与自动化配套场景，主要承担ARS功能模块的外部防护、安装承载与操作界面整合作用。在车间实际布局中，这类外壳常布置在机床操作侧或检测工位旁，把传感器、控制元件、接线端子等内部件封闭起来，避免切削液飞溅、铁屑冲刷和油污侵蚀，同时为操作人员提供明确的可视与维护边界。

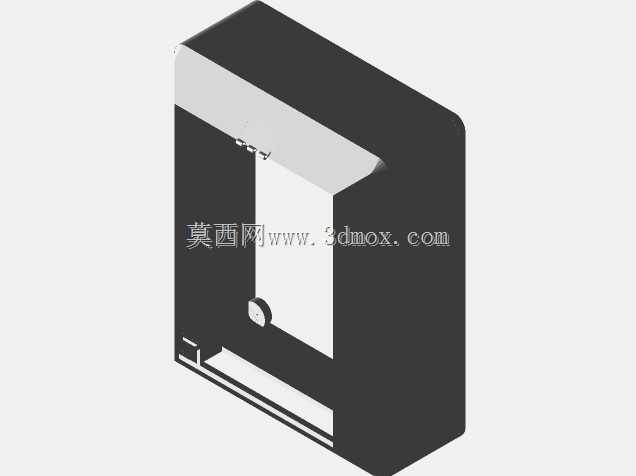

　　从结构形态看，壳体采用立式箱型钣金方案，主体由厚钢板折弯、拼焊后加工而成，整体轮廓接近长方体，正面预留大面积开口并配置可开合的门板。门板内侧设置铰链与锁附点位，边缘考虑折弯翻边，既提高薄板刚性，又形成挡液台阶，防止冷却液沿缝隙渗入。顶部做斜向或折边过渡，减少积屑和积液；底部设计安装法兰与地脚连接面，可直接固定在机床床身、支架或独立底座上，安装时需要校核底面平面度以及与周边导轨、刀架、排屑器的安全间隙。

　　设计思路上，外壳并非单纯装饰罩，而是兼顾防护等级、检修可达性和内部走线的功能构件。正面开口对应模块操作与观察区域，门板开启后应能露出主要接线端子、调节旋钮和易损元件；侧面和背面可根据需要开设穿线孔、通风槽或维修口，孔位周边需做翻边或护圈处理，避免割伤电缆。内部应预留安装板、螺柱或导轨，用于固定ARS相关元件；强弱电走线宜分槽布置，靠近门板的线束要预留折弯半径，并在铰接处设置防拉扯结构。

　　外形与安装边界需要在整机三维布局中提前干涉检查：壳体高度不能遮挡操作者观察主轴和刀具的视线，宽度方向要避开机床拖链、手柄和防护门运动轨迹，深度方向则要保证门板全开角度以及人员拆装空间。底部固定孔间距应与支架承重匹配，焊接后需进行去应力和矫平，防止门板闭合不均。对于靠近切削区的一侧，可增加加厚挡板或可拆卸耐磨板；对于需要散热的内部元件，则应在非飞溅方向设置通风口，并配合滤网或导流折边。

　　建模时应重点还原钣金壁厚、折弯半径、焊接拼缝、门板间隙、铰链位置和安装孔系，而不是只做外观实体。这样在出工程图时才能直接展开下料、标注焊接要求和指导装配。实际投产前，还需结合现场管线位置核对穿线孔高度，结合人体操作范围核对按钮与观察窗位置，使壳体在防护、维护和机床整体协调性之间取得平衡。
