CA6140车床工具气缸组结构设计

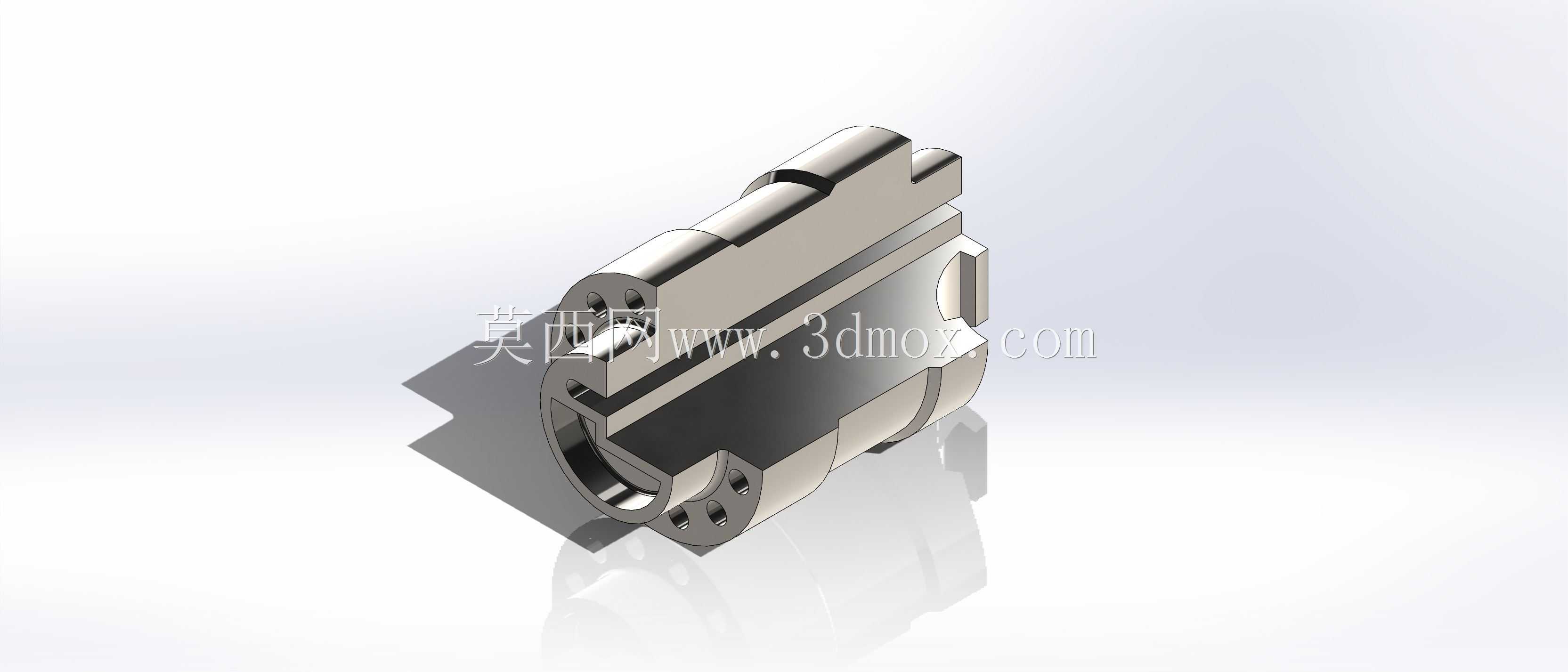

　　在普通卧式车床的自动化改造与工装配套场景里，工具气缸组承担着刀具推送、工件辅助夹紧以及工位切换过程中的气动执行职能。这套结构对应CA6140车床的工具气缸配置，主体由工具气缸、冷却气缸以及配套的圆角过渡构件组合而成，整体围绕车床刀架附近的安装空间进行布局。从结构形态看，气缸主体采用圆柱腔与外部安装凸台结合的形式，端部预留了法兰连接面与螺栓孔位，侧面布置的凸耳用于和车床溜板或刀架基座进行定位固定，安装边界需要匹配CA6140原有安装基面的孔距与端面间隙，避免气缸动作时与四方刀架、进给手柄发生运动干涉。

　　建模过程中，腔体部分优先通过旋转特征生成基础圆柱轮廓，再对外部安装座、定位凸台采用拉伸叠加；端部的连接孔、减重槽使用切除拉伸完成，所有棱边按照装配密封要求添加圆角特征，既消除应力集中，也保证气动元件外壳在受压工况下的结构强度。冷却气缸的腔体容积与工具气缸形成配套，在车床切削作业时，冷却缸可联动切削液供给回路，配合气动动作完成冷却介质的通断控制，工具气缸则输出直线推力，驱动辅助工具完成顶紧或让位动作。

　　从功能特性上，该气缸组将气动执行与冷却通路集成在相近安装区域，减少了车床改造时额外占用的刀架周边空间；腔体内部的光滑曲面在建模时通过圆形填充图案保证轮廓连续性，密封面的平面度需要在结构设计阶段预留加工余量，端部孔位的分布兼顾了标准气管接头的安装尺寸。在实际机床应用中，这类气缸组多用于半自动化工装升级，替代原有的手动锁紧操作，操作人员通过气动控制阀即可完成工具的快速进给与退回，冷却缸同步配合切削区域的喷淋动作，缩短换装辅助时间。结构设计时还需考虑气缸行程与车床最大回转直径的匹配，伸出状态下活塞杆不能伸入工件加工回转范围，退回状态下要保证刀具正常旋转切削无遮挡，外部圆角构件则起到管路防护与安装定位的作用，让整套气动部件在车床振动环境下保持连接稳定。
