机床加工用DA2型块状定位构件

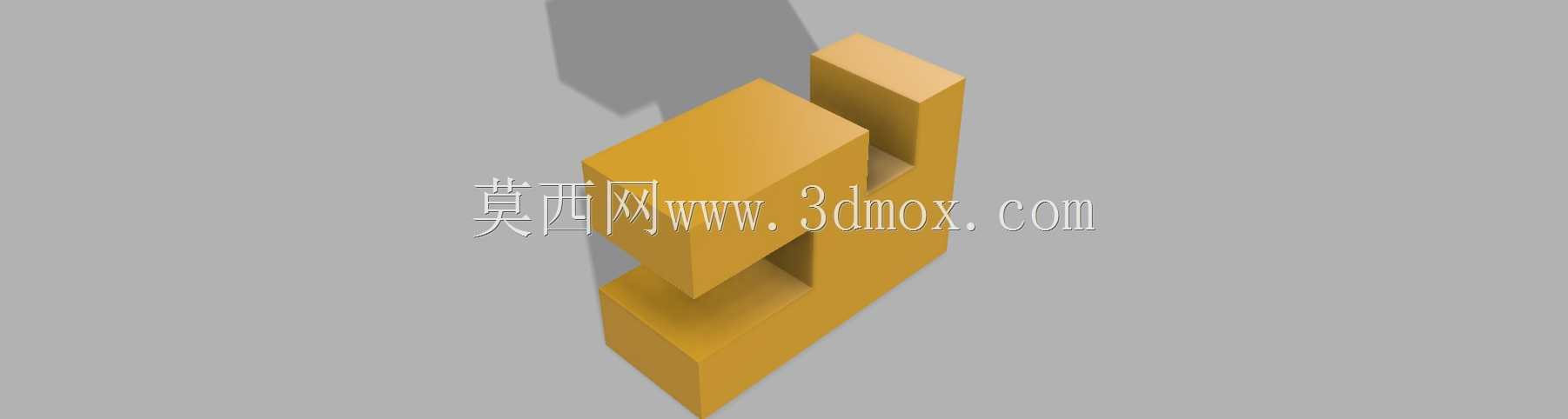

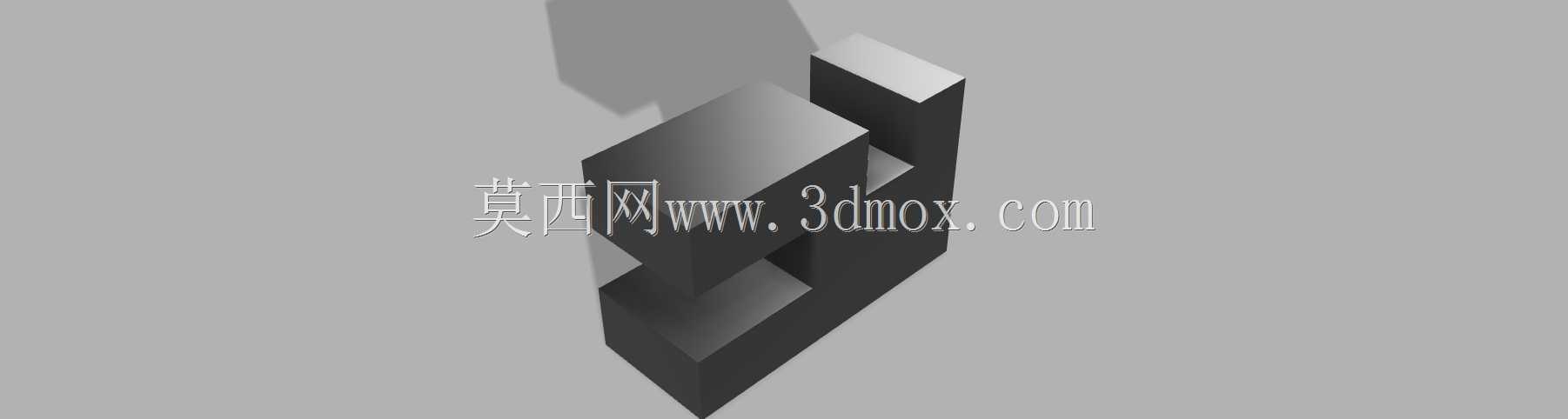

　　该块状定位构件主要面向普通车床工装改造场景，在CA6140系列卧式车床的工位调整、工件辅助支撑环节使用，可作为小型工装的基础垫块、行程限位挡块或者异形工件装夹的过渡支撑件，适配中小批量零件加工时快速搭建装夹体系的需求，无需额外定制复杂铸造底座，就能在机床工作台面、刀架侧装夹位完成临时定位布局。从结构设计逻辑来看，构件采用一体化实心块体构型，整体为规则长方体基底叠加两侧竖向凸台的形态，中间预留的通槽可直接穿过锁紧螺栓、定位销，安装时无需在机床台面上额外扩孔，槽口宽度匹配常规机床工装螺栓的公称尺寸，凸台的高度差经过适配，既可以抵住待加工工件的侧向基准面，也能作为百分表架的靠位基准，找正工件同轴度时可直接将表座靠在凸台侧平面，

　　减少找正辅助时间。外形尺寸方面，构件整体长宽高比例适配CA6140车床中拖板的安装边界，底部平面全程做平贴处理，和工作台T型槽面接触时无翘曲间隙，竖向凸台的侧壁垂直度控制在机装公差范围内，作为定位基准使用时不会引入额外装夹误差。实际加工场景中，这类构件常被用于轴类零件铣扁工序的侧向定位、套类零件钻孔时的防转支撑，也可多件组合拼接成不同高度的垫高座，适配不同直径工件的中心高调整需求，替换传统焊接式垫高块时，拆装调整更灵活，不会在工作台面残留焊渣凸起。设计阶段特意将所有棱边做了小倒角处理，既避免操作人员装夹时被锐边划伤，也消除了块体淬火处理时的应力集中开裂风险，块体的实体壁厚均匀，受装夹压紧力时不会出现局部形变，

　　长期重复使用后基准面的磨损量极小，可直接作为车间通用工装备件储备。建模过程中所有配合面的尺寸链均按照机床工装的配合公差推导，槽口的避让间隙、凸台的定位高度都预留了修磨余量，现场使用时可根据实际装夹需求对基准面进行少量研磨，进一步提升定位精度，构件无复杂内腔结构，加工时可直接采用方钢铣削成型，热处理后研磨基准面即可交付使用，制造成本低且通用性强，在普通车床的日常工装维护、非标零件装夹作业中能够覆盖多数小型定位支撑需求。
