CA6140车床传动齿轮轴结构设计

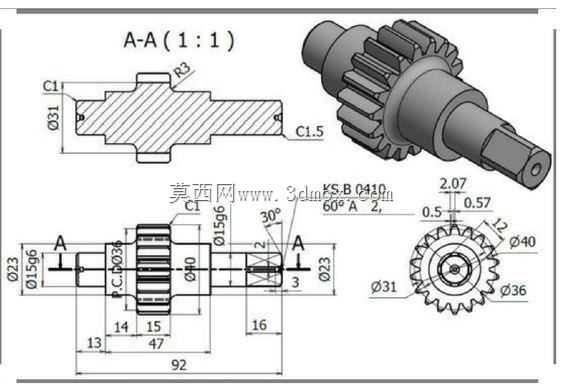

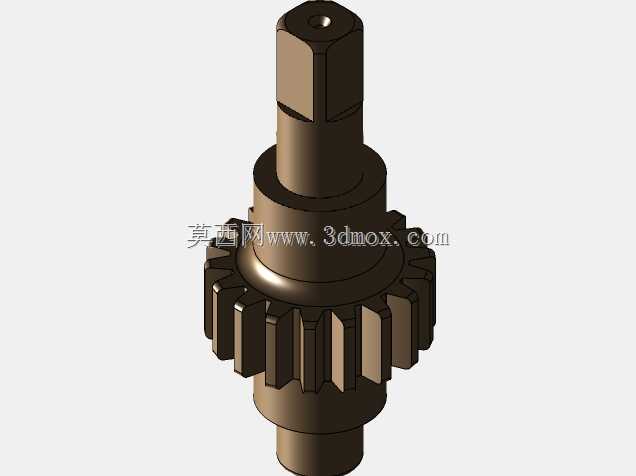

　　这款齿轮轴是CA6140普通车床主轴箱内的核心传动零件，主要承担进给系统与主轴转速切换环节的扭矩传递作用，在车床切削作业时，可将主轴箱输入轴的动力通过齿轮啮合传递至对应变速档位，带动光杆或丝杆完成进给运动，直接影响车床车削外圆、端面、螺纹等工序的传动精度与运行平稳性。从结构设计来看，零件采用轴齿一体化设计，将传动齿轮与支撑轴做整体加工，避免了分体式装配带来的同轴度误差，齿轮段采用渐开线圆柱直齿结构，齿顶圆直径36mm，齿根圆直径31mm，齿数匹配CA6140主轴箱对应档位传动比，齿部参数经过变位修正，可降低啮合过程中的齿面接触应力，减少长期重载切削下的齿面点蚀、磨损问题。轴段部分根据装配需求做了阶梯式设计，总长度92mm，

　　各轴段直径分别匹配对应深沟球轴承、隔套、滑移齿轮的内孔尺寸，其中直径15mm、长度15mm的轴段为轴承安装位，轴肩端面做了R3圆角过渡，可消除轴肩处的应力集中，避免交变载荷下出现轴段断裂风险；轴端设计有C1.5倒角，方便装配时轴承与齿轮的顺利导入，同时去除加工毛刺防止划伤配合零件内孔；末端花键段用于连接滑移操纵机构，可在变速时沿轴向滑动完成档位切换，花键齿侧做了30°倒角，减少挂档时的齿顶碰撞。从安装边界来看，该齿轮轴通过两处轴承支撑在主轴箱箱壁的安装孔内，轴向定位依靠轴肩与孔用弹性挡圈完成，径向跳动公差控制在0.02mm以内，保证齿轮啮合时的齿侧间隙均匀，避免传动过程中出现冲击、异响问题。

　　设计过程中充分考虑了车床日常加工的载荷特性，轴类部分选用40Cr材质做调质处理，齿部做高频淬火，硬度达到HRC48-52，既保证轴芯的韧性可承受冲击载荷，又让齿面具备足够的耐磨性满足长期使用需求。在实际装配调试时，需要保证该轴与相邻传动轴的中心距误差不超过0.03mm，啮合齿侧间隙保持在0.05-0.1mm区间，过大会导致正反转切换时空程过大影响螺纹加工精度，过小则会导致润滑不足齿面快速磨损。
