CA6140车床垫圈盖密封防护端盖

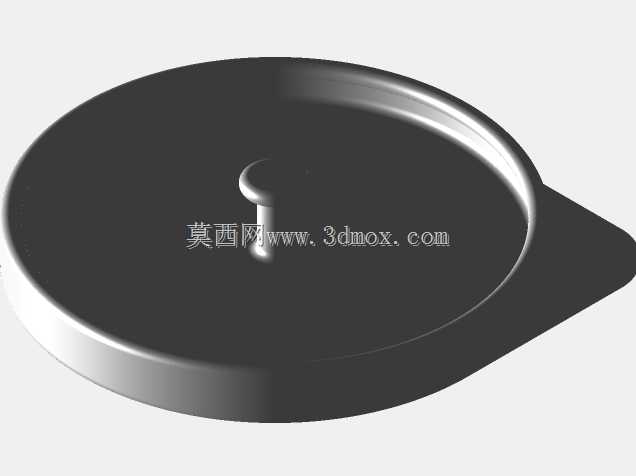

　　在普通卧式车床的日常维护与改造工作中，垫圈盖这类看似不起眼的小零件往往直接决定了主轴箱、进给箱或溜板箱内部润滑系统的密封可靠性。CA6140作为国内保有量极大的经典卧式车床，其多处轴端、油孔及观察窗口都需要配套的端盖类零件来封堵润滑油、阻挡切削液与铁屑侵入。本次建模的垫圈盖正是针对这类安装位置设计的薄板冲压式防护端盖，主体呈圆盘形，一侧延伸出带安装孔的耳板，盘面中心凸起一个短小的圆柱定位柱，整体结构简洁却功能明确。

　　从实际装配关系来看，圆盘部分覆盖在箱体的开孔或轴承端面之上，边缘的翻边结构既增强了薄板件的刚性，避免拧紧螺钉时盘面发生翘曲变形，又能与箱体贴合面形成一圈连续的压紧带，配合纸质垫片或耐油橡胶垫实现静密封。中心凸起的圆柱柱体并非随意设置，它通常对应轴端的定心孔或内部挡油盘的配合位，在装配时起到径向定位作用，保证端盖与回转轴线同轴，防止盖体与旋转件发生刮擦。侧伸的耳板则是整个零件的安装边界所在，耳板上预留的通孔用于穿过紧固螺钉，将端盖压装在箱体螺纹孔上；这种单耳或双耳布局在车床端盖中十分常见，优点是拆装时只需拧下一颗螺钉即可旋转让开位置，检修调整时不必完全取下盖体，减少了螺钉丢失和垫片错位的风险。

　　建模过程中需要重点控制几处尺寸逻辑：圆盘外径要略大于箱体开孔直径，保证有足够的压紧余量；翻边高度与壁厚要协调，壁厚过薄则冲压后刚性不足，过厚又会增加材料成本和成型难度；中心圆柱的直径与高度需与对应定位孔匹配，间隙过大失去定位意义，过小则装配困难。耳板的外轮廓到圆盘中心的距离决定了端盖旋转打开时所需的操作空间，布置螺钉孔位置时还要避开箱体上的加强筋和邻近油嘴，保证扳手有足够的拧紧空间。盘面与耳板之间采用平滑过渡，避免应力集中在长期振动环境下产生裂纹。

　　在车床运行场景中，这类端盖长期承受箱体内润滑油的飞溅浸泡以及外部切削液、粉尘的侵蚀，因此结构设计上强调贴合面的平面度和边缘的完整性。三维建模时将翻边、耳板、中心柱作为一体成型特征处理，能够真实反映冲压或铸造工艺的成型特点，也便于在装配体中检查端盖与周围齿轮、轴套、手柄等零件的干涉情况。对于设备维修人员而言，准确还原这类端盖的外形尺寸与安装孔位，意味着可以直接依据模型加工替换件，无需反复拆机测绘；对于结构设计从业者，该零件则提供了一个典型的薄板密封端盖设计范例，展示了如何用最简结构同时满足密封、定位、装拆便捷三方面要求。
