马自达左中门内饰条固定支座结构

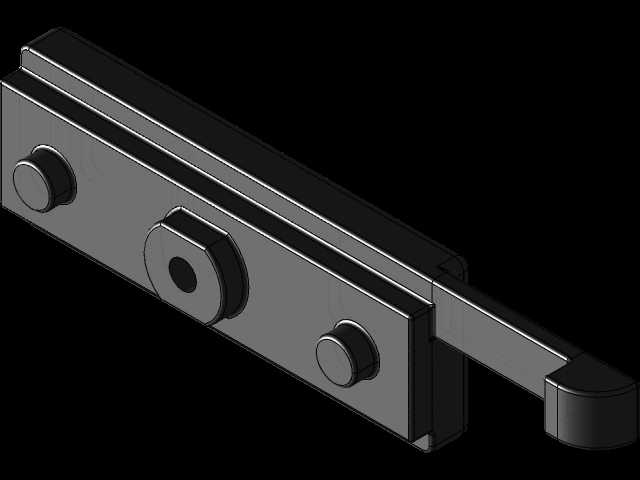

　　该支座用于乘用车左中门内饰区域，承担饰条定位、承载与装配限位作用，属于车门内饰系统中的小型金属固定件。零件整体呈长条形板状布局，主体沿车门内饰条走向布置，一端延伸出带圆角端头的连接臂，用于跨过内饰板局部型面并对接相邻固定点；板体上设置两处圆柱凸台作为主安装定位结构，中部叠加带中心孔的圆形凸台，用于饰条卡扣、螺钉或定位销配合。

　　从使用场景看，这类支座常隐藏在门内饰板与金属车门钣金之间，外侧被饰条覆盖，不直接参与外观面成型，但对内饰条的装配间隙、段差和长期使用稳定性有直接影响。车辆行驶中车门会承受振动、开关门冲击以及温度交变，支座需要把饰条传来的局部载荷分散到板体和安装点上，避免饰条翘曲、松动或异响。长板结构有利于沿饰条长度方向提供连续支撑，两个外侧圆柱凸台可形成稳定支撑跨距，中部圆形凸台则承担关键定位或锁紧功能，使饰条在长度方向和高度方向都受到约束。

　　设计时首先要确认安装边界：板体底面需贴合车门钣金或内饰板加强区，凸台高度应与饰条背部型腔深度匹配，过大会顶起外观面，过小则会造成压紧不足。延伸臂端部采用圆角过渡，既避让周边线束、卡扣和门板筋位，也降低应力集中。板边设置折边和台阶面，可提高薄板件抗弯刚度，在不显著增加料厚的情况下减少受载后的扭转变形。圆柱凸台与板体交接处保留圆角，有利于冲压成型和模具寿命，也能避免装配时产生局部压痕。

　　外形尺寸方面，模型重点表达了长条主体、凸台外径、中心孔位、臂长及端部圆角等结构关系。实际开发中需依据车门断面数据校核支座与内饰条型腔、钣金安装孔、卡扣脚之间的间隙；安装点周围应预留工具操作空间，尤其是中部紧固件位置，需保证电枪或套筒能够直线进入。若采用螺钉固定，中心孔直径需与螺钉规格、焊接螺母或卡扣底座匹配；若采用卡扣连接，则凸台外径和高度要控制卡扣插入力与拔出力。

　　建模过程中应保留真实壁厚、拔模方向和圆角特征，避免把冲压支座建成无厚度实体。板件上的凸台、折边和端头应体现连续过渡，装配面需保持平整，定位特征之间的相对位置要符合车门内饰条的公差链。该结构也可作为同类车门饰条固定支架的参考，用于检查安装点布局、刚度补强、干涉避让以及内饰装配工艺。
