双开门立式储物柜体钣金结构设计

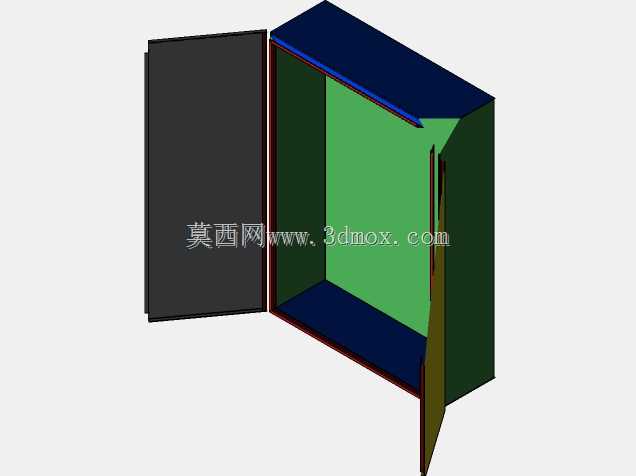

　　这款立式双开门储物柜体的三维结构，在车间工位旁的工装存放、班组工具归集、零散量具收纳场景里十分常用，做结构建模时最先敲定的是内部净空边界，要适配常规工位上的卡尺、扳手、备用刀片、作业指导书封套这类物件的取放高度，层板预留的可调间距没有做死，后续现场可以根据存放物件的高度增减搁板点位。从装配逻辑来看，柜体主体采用折弯钣金拼合的思路，侧板、顶板、底板的折边处预留了自攻钉或者拉铆的连接位，不需要额外焊接就能完成主体拼装，现场组装时不需要大型工装，两名装配人员就能完成立柜的对位拼接。柜门采用双侧外开的布局，图中呈现的开门状态下，两扇门的回转半径完全避开柜体正面的操作通道，车间里柜体靠墙摆放时，开门动作不会磕碰侧边的设备管线，

　　门体和柜体边框的贴合处预留了密封胶条的安装槽，若是用于存放有防尘要求的精密量具，直接嵌入胶条就能实现闭合后的防尘效果。建模时特意把柜门的铰接位做了明确定位，铰链安装孔位对齐侧板的加强折边，长期开关门不会出现侧板板面变形的问题，柜门内侧没有做多余的凸起结构，后续可以自行加装挂板用来挂载小型工具挂件。柜体的底部预留了可调脚杯的安装孔位，地面不平整的车间点位，可以通过脚杯调节柜体水平，避免柜门因为柜体倾斜出现闭合错位、开关卡滞的情况；如果需要在洁净车间使用，也可以把脚杯替换成静音脚轮，方便整个柜体根据产线调整位置转移。内部腔体的转角处做了圆弧过渡处理，不存在清洁死角，擦拭柜内积尘的时候不会被尖锐折边划伤，

　　柜体的外表面所有外露折边都做了压边处理，没有锋利的锐边，符合车间作业的安全要求。从安装边界考量，柜体的背部预留了靠墙安装的固定孔，若是放置在人员走动频繁的通道旁，可以用膨胀螺丝把柜体背部和墙面固定，避免柜体因为外力倚靠出现倾翻。整个结构没有复杂的异形曲面，钣金展开后所有零件都可以在常规折弯机、剪板机上完成加工，不需要特殊的冲压模具，小批量定制生产的成本控制空间很大，结构设计时也兼顾了后续喷涂工序的便利性，所有拼接缝隙都预留了粉末喷涂的工艺间隙，不会出现喷粉后缝隙堵死、装配错位的问题。柜门的开合角度可以达到近一百八十度，完全打开后门板可以贴合到柜体侧板外侧，取放内部大件物件的时候不会被门体遮挡，日常半开状态取放小型工具也不会占用过多通道空间。
