立式L型安装支座钣金支撑结构

项目分类:机床 发布时间:2023-10-07 ID:713596
  • 立式L型安装支座钣金支撑结构
  • 立式L型安装支座钣金支撑结构

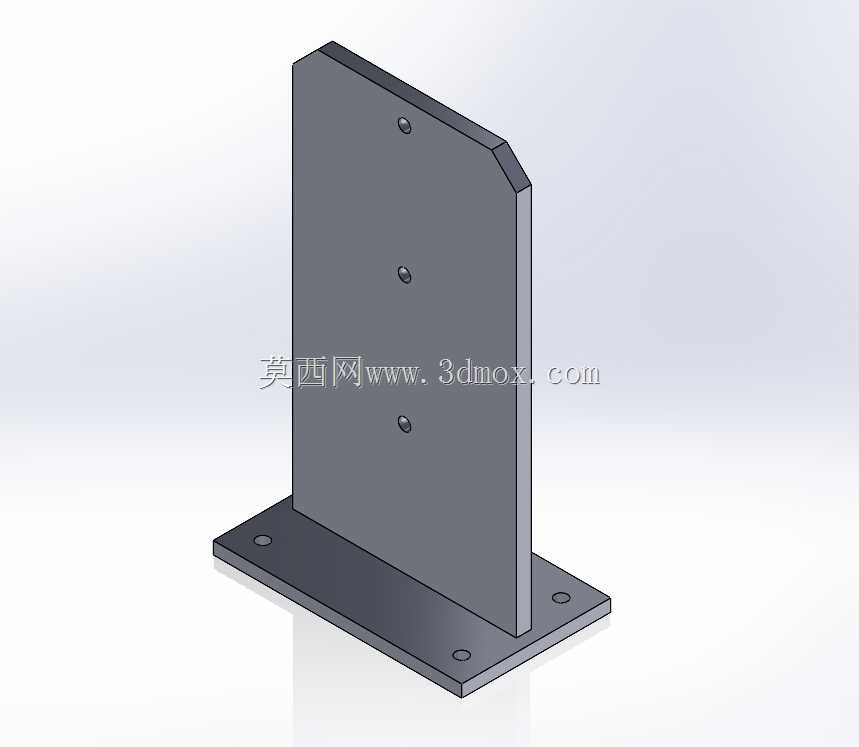

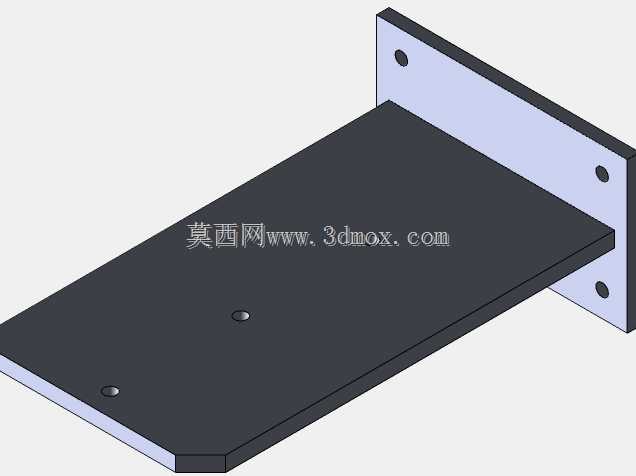

  该支撑件采用底板加竖直立板的L型正交布局,整体为等厚薄板类结构,底板沿水平方向延展,四角预留沉头安装孔,可直接通过螺栓固定在机床工作台面、工装基板或设备机架的安装平面上;竖直立板垂直于底板长边居中布置,立板板面沿高度方向均匀分布三个同轴安装孔,用于外接检测元件、气动元件、小型导向组件或待装夹工件,立板顶端单侧做斜切倒角处理,既弱化尖角应力集中,也避让周边运动部件的行程边界。

  从实际装配场景来看,这类支座多用于CA6140普通车床改造、小型专机工位搭建、工装夹具辅件安装场景:在车床加装自动检测工位时,可将接近开关、位移传感器通过立板孔位固定,底板锁附在中拖板旁的辅助安装板上,保证检测探头与工件回转中心的相对位置固定;在小型自动化装配工位中,也可作为物料挡停机构、导向杆的承载基座,依托底板的大接触面积分散竖向载荷,避免立板受侧向推力时出现倾覆。

  结构设计上全程遵循薄板件工艺逻辑,底板与立板采用折弯一体成型或拼接焊接后打磨平齐,所有外露棱边做去毛刺处理,安装孔位均预留标准螺栓穿设间隙,底板孔位采用沉头结构,螺栓锁紧后顶面不突出底板平面,保证支座放置时贴合面无间隙;立板上的三个孔位沿竖直中心线等距排布,孔间距适配常用传感器的安装调节范围,现场装配时可根据被测件高度选择对应孔位,也可在孔位中加装衬套来补偿安装公差。

  尺寸边界方面,底板长宽尺寸大于立板厚度方向的投影宽度,两侧伸出的翼边为安装螺栓预留操作空间,锁紧扳手可直接在底板侧面完成螺母紧固,无需额外避让;立板高度根据常见车床辅件的安装高度设定,顶端斜切角度取45度,既不减少立板有效安装区域的面积,也能避免操作人员上下料时被锐角刮擦。建模过程中先绘制底板与立板的二维轮廓草图,通过拉伸生成等厚实体,再对所有孔位执行切除拉伸,倒角特征单独添加在立板顶端尖角处,各特征参数完全关联,后续调整板厚、孔间距或整体高度时,仅需修改草图尺寸即可完成全结构更新,工程图导出时可直接生成平板下料尺寸与折弯系数表,直接对接钣金下料车间的加工流程。受力层面,立板承受的侧向弯矩通过底板的四个安装点传递至基础面,底板的大跨度支撑距可抵消侧向力带来的翻转力矩,常规车间气动元件、检测探头的载荷下不会出现结构形变,长期运行后也可通过松开底板螺栓微调支座整体位置,适配工位改造后的布局变化。
