这套盘状零件对应普通卧式车床主轴前端的手动自定心卡盘内部核心传动构件,在CA6140这类普及型卧式车床上承担四爪同步径向进给的动力传递作用,车间里操作人员转动卡盘外端的四方扳手时,扭矩会通过小锥齿轮传递到盘背面的平面螺纹,最终带动四个卡爪沿径向槽同步收拢或张开,完成棒料、盘套类工件的装夹定位。

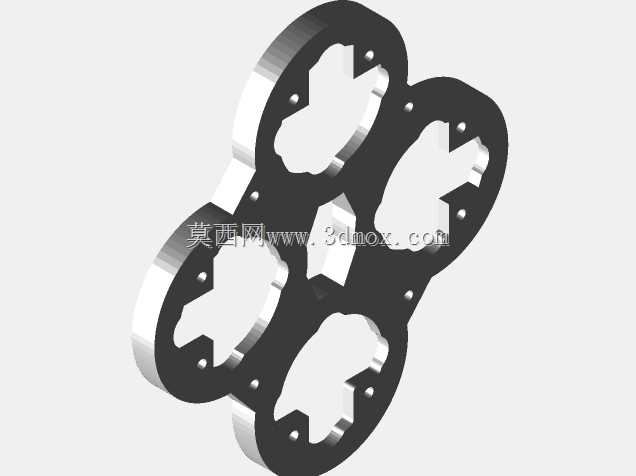

从结构布局来看,零件整体为薄型圆盘构型,盘面上沿圆周均匀开出四个异形贯通窗口,窗口轮廓完全匹配卡爪背面的啮合齿段安装行程,四个窗口之间的实体盘面上预留了多组小孔位,这些孔位一部分用于和卡盘后端的锥齿轮安装座做定位销连接,另一部分作为盘体转动过程中的减重与排屑通道,避免车削过程中掉入的铁屑卡滞在平面螺纹啮合副之间。盘体的外圆轮廓和卡盘壳体的内止口保持小间隙配合,工作时盘体在壳体内绕主轴轴线做定轴转动,轴向窜动量被控制在0.02mm以内,保证四个卡爪进给时的同步精度。
设计过程中首先要匹配CA6140车床主轴前端的法兰安装边界,卡盘整体和主轴短锥连接的定位尺寸固定,传动盘的外圆直径必须小于卡盘壳体内腔直径,盘体厚度要和壳体内腔的轴向预留间隙适配,过厚会出现盘体转动卡滞,过薄则会导致平面螺纹和卡爪齿段的啮合长度不足,大切削力下容易出现跳齿。四个异形窗口的周向位置度公差要求控制在0.05mm以内,任意相邻窗口的夹角偏差不能超过0.1度,否则四个卡爪的移动行程会出现偏差,最终导致工件装夹后定心偏移,车削出的外圆出现同轴度超差。
实际车间使用场景里,这类传动盘的工况负载特性很明确:粗车外圆时切削冲击力会通过卡爪反向作用到盘体的啮合齿面,断续车削多边形工件时还会伴随周期性交变载荷,因此盘体的实体支撑筋位都布置在相邻两个窗口之间的辐射方向上,顺着扭矩传递的路径分布,既避免了整体实心盘带来的重量过大、操作人员扳动卡盘扳手费力的问题,又保证了刚性薄弱位置不会在冲击载荷下出现开裂。盘面上的小孔全部做了倒角处理,装配时不会划伤卡爪的滑动配合面,长期使用后即使有少量切削液和润滑脂混合的油泥堆积,也可以通过小孔顺利排出,日常维护时拆开卡盘壳体就能直接清理,不需要完全拆解所有卡爪。
针对小批量自制维修或者教学实训场景,这个盘件可以通过增材制造方式快速试制,打印成型后只需要对平面螺纹啮合面和外圆配合面做少量后处理,就能直接替换卡盘内磨损报废的旧传动盘,解决老旧车床配件采购周期长的问题,实训教学中也可以借助这个零件直观演示盘类零件的周向均布特征建模、装配公差配合分析的完整流程。
