CA6140车床进给箱托板安装支座结构

　　该结构件对应CA6140普通车床进给传动区域的安装支撑部件，在整机布局中承担进给箱、溜板相关附属组件的定位承载与连接过渡作用，属于机床大修、技能实训测绘中典型的板架类支座零件。

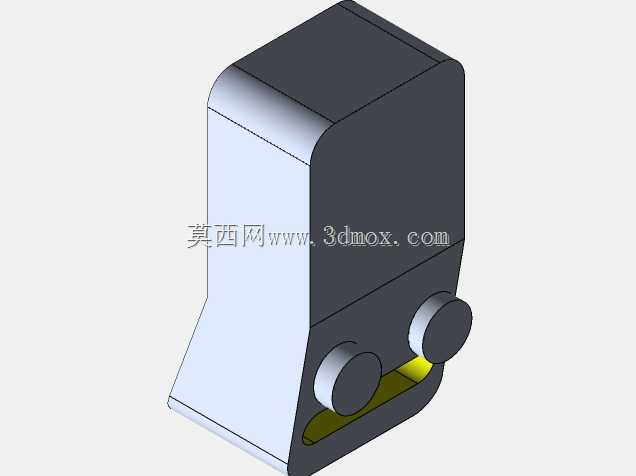

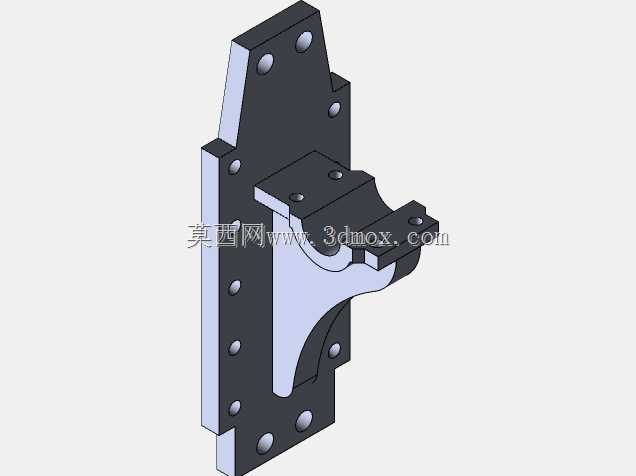

　　从实际装配场景看，零件立板侧沿长度方向均布多组沉头安装孔，用于贴合床身侧部的预制安装基面，通过内六角螺钉完成锁紧固定，孔位间距与床身导轨侧面的螺纹孔组完全匹配，安装后立板基面与床身导轨导向方向保持平行，避免后续挂载部件出现倾斜卡滞。立板中部向外延伸出带弧形减重缺口的水平托臂，托臂台面加工有两组定位销孔与紧固螺钉孔，用于承托进给箱的侧部连接耳，弧形缺口既避让了床身下方的润滑油路管路与走线空间，也在保证托臂抗弯截面模量的前提下削减了零件整体自重，降低铸件的壁厚不均带来的内应力变形风险。

　　设计思路上优先遵循机床支撑件的刚度优先原则：立板采用厚钢板铣削成型，整体轮廓随安装空间做阶梯收边，顶部与底部分别预留超出安装孔位的工艺余量，装配时可现场配刮贴合面，保证接触刚度达到机床导轨副的贴合要求；托臂与立板的交接处做圆角过渡，避免应力集中在长期承受进给箱交变载荷下出现开裂。零件的安装边界需严格匹配床身侧部的预留空间：立板总高度覆盖床身侧部三个安装工位，厚度方向突出床身基面的尺寸不干涉溜板纵向移动的全行程，托臂向前伸出的长度恰好托住进给箱的下部支撑点，托臂上的安装孔位与进给箱壳体的连接孔同轴度公差控制在0.05mm以内，防止进给箱输入轴与床身丝杠的同轴度超差引发传动抖动。

　　建模过程中完整还原了所有安装孔的沉头深度、螺纹底孔规格、圆角过渡与弧形缺口的曲面轮廓，可直接用于实训测绘对标、机床改造时的备件加工参考，也可作为车床装配仿真中进给系统挂载的定位支撑构件使用，装配校验时可直接模拟螺钉锁紧、部件贴合的全过程，验证托臂在满载进给载荷下的形变是否在机床许用刚度范围内。
