LX-16A舵机配套连接固定支架

　　这款支架是专为LX-16A系列数字舵机开发的配套连接构件，在小型桌面机械臂、教育机器人关节模组、微型舵机云台以及小型自动化执行机构里应用十分广泛，核心作用是完成舵机输出端与相邻机械构件之间的刚性对接，同时为舵机本体提供稳定的安装支撑，避免舵机在带载转动过程中出现壳体晃动、输出轴偏载的问题。

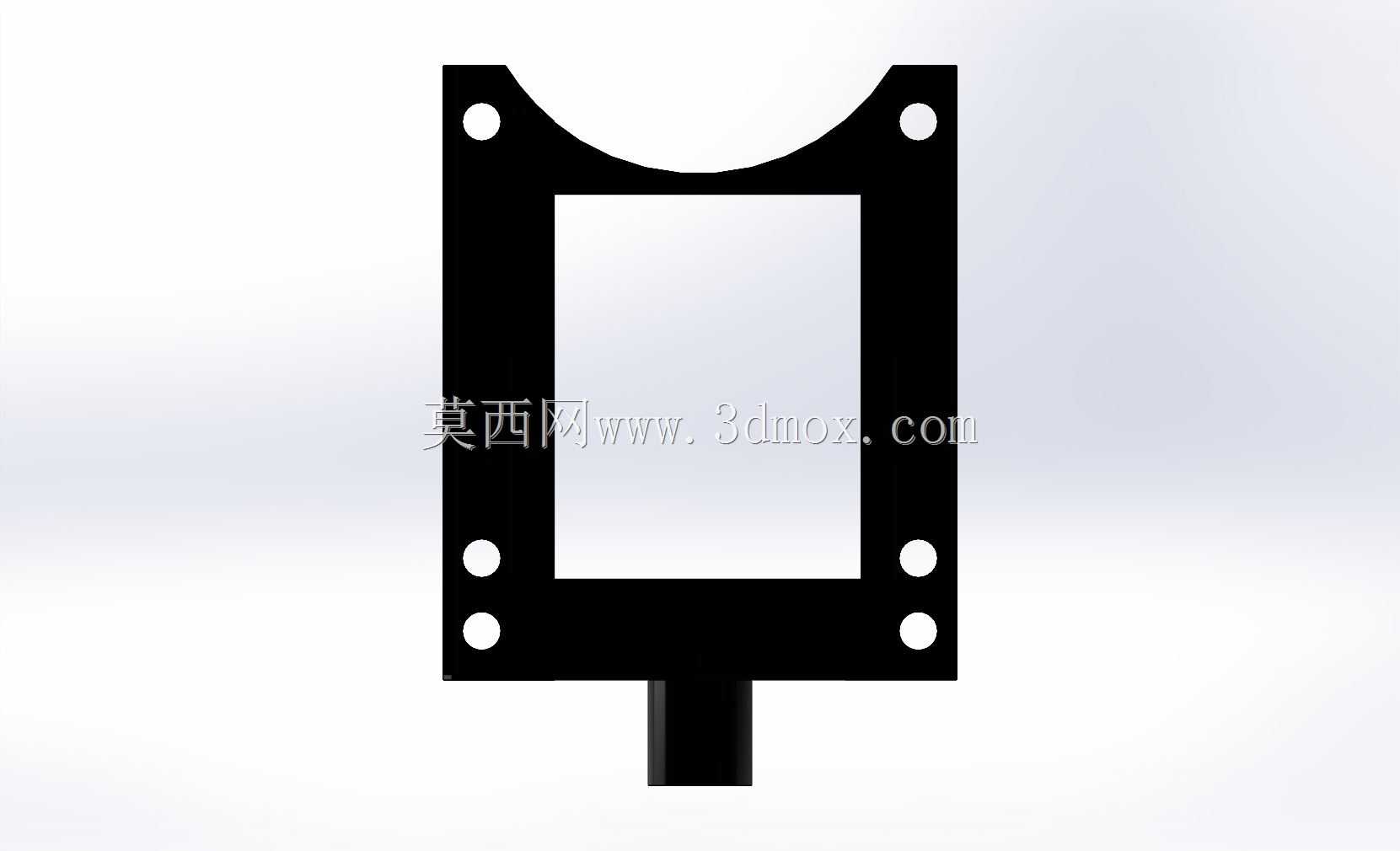

　　从结构设计思路来看，支架整体采用一体式折弯成型的钣金构型，主体为U型环抱式框架，框架上部开出半圆弧让位槽，圆弧曲率和LX-16A舵机的圆柱外壳外径完全匹配，安装时舵机壳体可以直接卡入圆弧槽内，框架两侧立板上预留的两组共四个安装孔，对应舵机壳体两侧的原厂固定螺孔，穿入紧定螺钉之后就能把舵机完全锁死在支架内部，不会出现周向转动或者轴向窜动。框架下部的水平底板上同样布置了四个通孔，孔位间距和标准舵机安装孔距保持兼容，既可以直接固定在机械臂的关节臂杆端面上，也能和其他标准舵机支架拼接组成多自由度关节。

　　支架最下端延伸出的圆柱形连接柱是整个构件的核心对接部位，连接柱底部预置M2规格的紧定螺钉，实际装配时只需要把相邻零件的对接轴插入连接柱内孔，拧紧底部M2螺钉就能完成快速锁紧，不需要额外加工法兰或者设计复杂的卡扣结构，在机器人调试、样机迭代阶段可以大幅缩短拆装时间，频繁调整关节布局的时候也不用反复拆卸舵机本身的固定螺丝。

　　从安装边界尺寸来看，支架整体宽度适配LX-16A舵机的壳体宽度，两侧立板的开孔位置避开了舵机的出线槽和内部减速齿轮腔，安装螺丝不会干涉舵机内部运动部件；上部半圆弧槽的深度刚好承托舵机壳体的下半圆，舵机装入之后输出轴的中心高和支架安装底面的距离符合小型机械臂的关节同轴度要求，多节支架串联组装的时候，相邻关节的转动轴线可以保证平行或者正交，不会因为支架尺寸偏差积累出关节运动误差。

　　实际使用场景里，这类支架经常被用在6自由度小型教学机械臂的关节连接处，一端环抱固定上一节舵机的壳体，下端通过M2紧定螺钉连接下一节臂杆，舵机输出盘直接和下一级支架的端面锁合，动力传递路径短，整体刚性远高于3D打印的塑料支架，在舵机额定扭矩输出范围内不会出现支架变形、连接松脱的问题。支架表面做发黑处理，既可以提升钣金件的防锈能力，也能消除表面反光，在视觉识别类的机器人实训项目里不会干扰摄像头的特征捕捉。设计建模过程中需要重点核对圆弧槽和舵机外壳的配合间隙，预留0.1到0.2毫米的装配公差，避免公差过紧导致舵机卡装困难，同时要保证底部连接柱的内孔和支架主体的对称度，防止对接之后相邻臂杆出现偏斜，影响整个机构的运动精度。
