带键槽阶梯传动轴精密结构设计

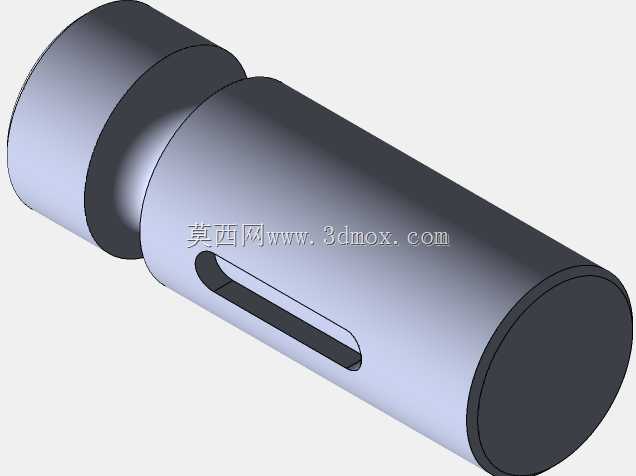

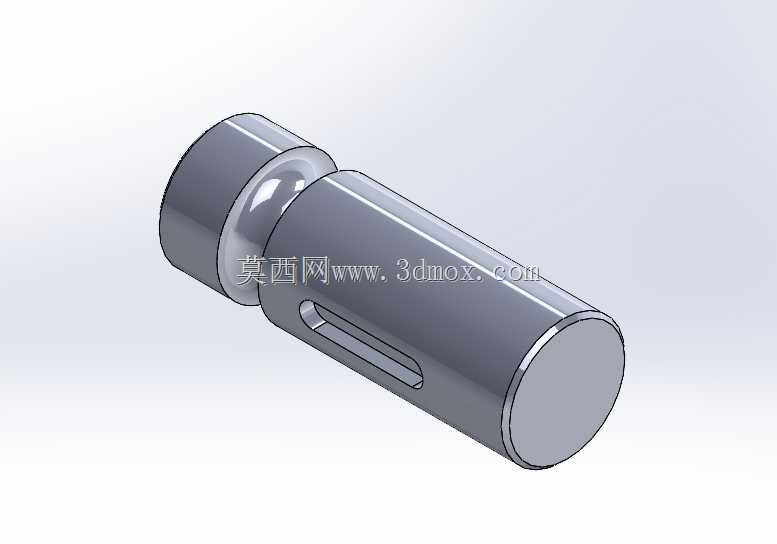

　　该轴类零件围绕回转传动场景构建，主体采用阶梯圆柱构型，一端设置直径放大的轴头结构，另一端为等径长轴段，轴身中部加工有贯通式长键槽，主要用于机床进给箱、主轴箱或通用减速装置中传递旋转扭矩。从实际装配逻辑看，大直径轴头可作为轴向定位端面，配合轴承、挡圈或联轴器实现轴向限位，避免轴系在负载交变时发生窜动；长键槽则用于安装平键，使轴与齿轮、带轮或联轴器之间形成周向固定，保证动力输入与输出的同步性。

　　结构设计上，各轴段直径按受力梯度逐级变化，靠近动力输入端的轴段承担较大弯矩与扭矩，直径相应增大，远端支撑轴段直径收窄，既减轻整体重量，又便于轴承、隔套等标准件从端部套装。键槽布置在轴身单侧，槽宽与槽深遵循普通平键连接的配合规范，槽底留有足够壁厚，防止键槽根部因应力集中产生疲劳裂纹；轴端边缘做倒角处理，轴肩过渡处控制圆角半径，在满足装配导向的同时降低热处理与车削加工后的应力集中风险。

　　在机床传动链路中，这类轴通常横跨两个或多个支撑点位，轴颈部位与滚动轴承内圈形成过渡或过盈配合，轴头外露段可连接联轴器或操作手轮，中间轴段搭载滑移齿轮或固定齿轮。键槽的长度覆盖齿轮轮毂的主要配合区间，使键的承压面均匀分担圆周方向载荷，避免单点接触造成键侧压溃。设计时需校核轴的跨度、支撑跨距与悬臂长度，若轴头外伸端挂载带轮，还要额外计入皮带拉力产生的附加弯矩，据此调整轴径与轴承选型。

　　外形尺寸方面，模型以回转体为基础特征，整体轴向长度与各段直径比例符合中型车床传动箱的安装边界，最大外径集中在端部轴头，最小外径为远端配合轴颈，径向轮廓不超出齿轮啮合所需的包络空间。安装时零件从箱体一侧沿轴向穿入，依次通过轴承孔、齿轮轮毂与定位套，轴肩端面抵住轴承内圈或套筒，键槽方向与齿轮键槽对齐后压入平键，再以轴端挡圈或锁紧螺母锁定轴向位置。

　　建模过程中，回转主体可通过草图旋转一次成型，键槽采用拉伸切除生成，端部倒角与轴肩圆角单独添加，便于后续在工程图中直接导出直径、长度、键槽宽度及深度等尺寸。结构细节兼顾车削、铣键槽与磨削的工艺顺序：先完成外圆粗精车，再铣削键槽，最后对配合轴颈进行磨削，保证表面粗糙度与圆度满足轴承配合要求。整体构型简洁规整，没有冗余曲面，特征树清晰，适合作为轴类零件设计、传动机构装配校核以及机床维修测绘的参考结构。
