CA6140车床20度改进型齿条传动件

　　该齿条零件归属于CA6140普通卧式车床的进给传动链路，是床身溜板纵向移动机构里的核心啮合构件，整套传动逻辑里，齿条沿床身导轨方向通长铺设，和溜板箱内部伸出的小齿轮持续啮合，当进给齿轮受光杠或者手轮驱动旋转时，齿轮沿固定齿条的齿面滚动，直接带动整个溜板部件沿床身导轨完成纵向走刀动作，不管是手动微调刀具切削位置，还是机动进给完成外圆、端面车削的匀速走刀，齿条的啮合精度都直接决定了溜板移动的平稳性，一旦齿形磨损超差，就会出现走刀窜动、切削表面出现波纹、刻度盘空程量超差这类常见车床故障。

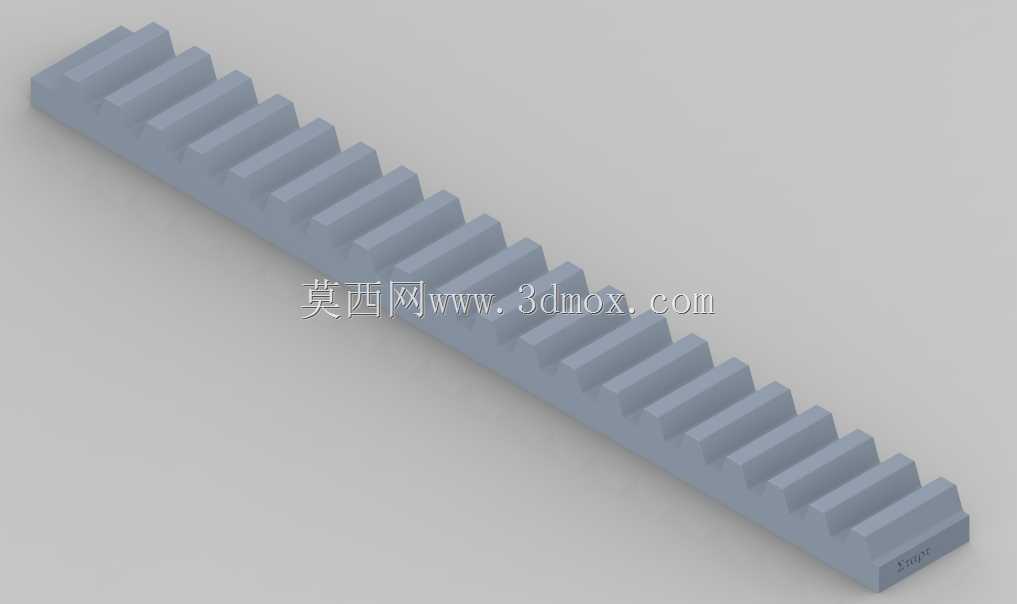

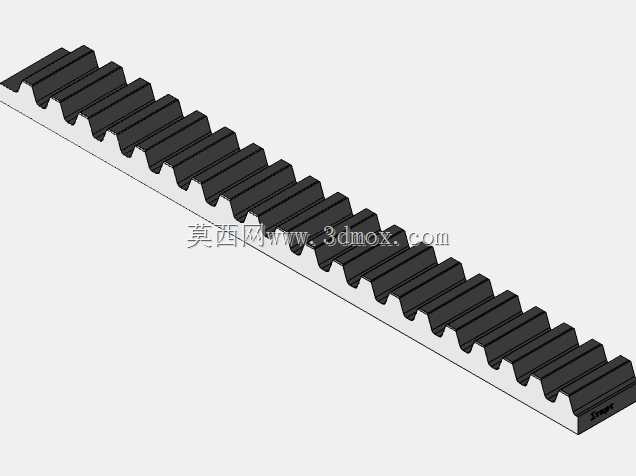

　　本次结构在原有2DP机架齿条基础上做了针对性优化，齿形压力角选定为20度，适配模数3.5的配对小齿轮，和老式15度压力角齿条相比，20度齿形的齿根厚度更大，啮合接触应力分布更均匀，重载切削工况下齿根抗弯折能力明显提升，同时齿侧间隙的补偿冗余量更充足，长期使用磨损后仍可通过溜板箱的齿轮啮合调整机构消除反向空程，不会过早出现打齿、崩边问题。零件整体为长条形等截面结构，基体背部为平直安装基准面，加工时可以直接靠平在床身的齿条安装槽定位面上，沿长度方向预留的沉头安装孔位和原机床安装孔距完全匹配，现场更换时不需要对床身安装面做二次锉修或者扩孔，直接嵌入定位槽后拧紧紧固件即可完成装配，安装边界完全兼容原厂CA6140床身的装配尺寸，不需要额外改动周边溜板、导轨的相关结构。

　　从建模逻辑来看，齿形部分先按照渐开线齿廓参数完成单齿草图绘制，通过线性阵列沿齿条长度方向均匀排布所有轮齿，齿顶、齿根位置都做了微小圆角过渡，避免热处理和实际承载时出现应力集中开裂；齿条的两个端面预留了拼接定位止口，当床身总长度超过单根齿条加工极限时，可以多根齿条首尾拼接，拼接处齿距误差可以通过止口定位控制在允许公差范围内，不会出现齿轮行走到拼接位置时卡滞、跳齿的问题。实际车间场景里，这类齿条除了原厂车床备件替换，也常被改装用到小型自动化平移工位、工装夹具直线推送机构上，只要配对模数3.5、压力角20度的传动齿轮，就可以把旋转运动稳定转换为大行程直线运动，长距离传动不需要像丝杠那样考虑临界转速、挠曲变形问题，低速重载工况下维护成本极低，日常只需要定期在齿面涂抹润滑脂，清理嵌进齿槽的切屑灰尘，就能长期保持啮合精度。建模过程中也特意还原了齿面的工作侧与非工作侧的公差区分，工作啮合面的尺寸精度按IT7级控制，非安装面、非接触面适当放宽公差，既满足车床进给的传动精度要求，也降低了备件加工的工艺难度。
