改进型短齿小齿轮传动件结构

　　该零件属于机床进给与辅助传动链中的小模数齿轮件，主要用于CA6140普通车床相关改造机构内，承担低速、中等载荷下的定比传动。齿轮采用20°压力角短齿设计，节圆直径按3.5英寸控制，齿高相对标准齿有所减小，这种处理在紧凑空间内更有利于提高轮齿抗弯能力，降低啮合干涉风险，也能适应频繁换向、启停时产生的冲击。

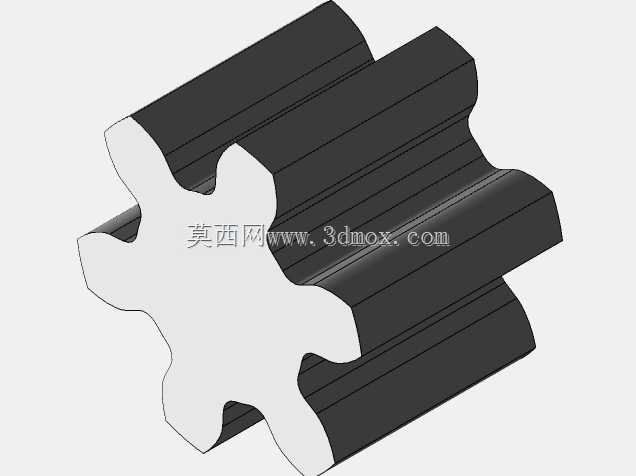

　　从实际使用场景看，这类小齿轮常布置在挂轮架、进给箱外接传动或小型改装机构中，与配对齿轮形成稳定啮合。短齿柱结构没有复杂腹板和轮毂造型，轴向轮廓简洁，便于在狭窄箱体或支架间布置；齿部沿轴向连续延伸，可在一定范围内补偿装配轴向偏差，也能在啮合宽度内保持较均匀的接触分布。对于维修改造项目，这种结构降低了测绘、加工和替换难度，尤其适合老式车床局部传动恢复、教学演示机构以及非高速重载传动单元。

　　设计思路上，20°压力角使齿根厚度较传统小压力角齿轮更大，承载能力和齿根强度更有保障；短齿方案则通过减小齿顶高来降低齿顶变尖和啮合冲击的可能性。节圆尺寸作为传动匹配核心，需要与配对件中心距、齿数和模数关系协同确认。建模时应重点控制齿廓渐开线、齿根过渡圆角以及齿顶边界，避免因齿顶过厚或齿根清根不当造成装配卡滞。轴向端面保持平直，可作为加工定位和装配贴合基准；外轮廓在满足啮合的前提下尽量简化，有利于铣齿、插齿或线切割等工艺实现。

　　安装边界方面，需预留齿轮副径向啮合间隙与轴向窜动空间，端面附近不应与机架、压板或相邻轴肩发生摩擦。若用于开式传动，应考虑润滑脂附着和防尘空间；若置于箱体内部，则要核对齿顶圆与内壁最小间隙。该结构不以高速轻量化为目标，而强调传动可靠、替换方便和边界清晰，适合在机床维修、工装改造及机械传动验证中作为基础啮合件使用。
