小麦输送用悬挂式管状输送设备三维设计

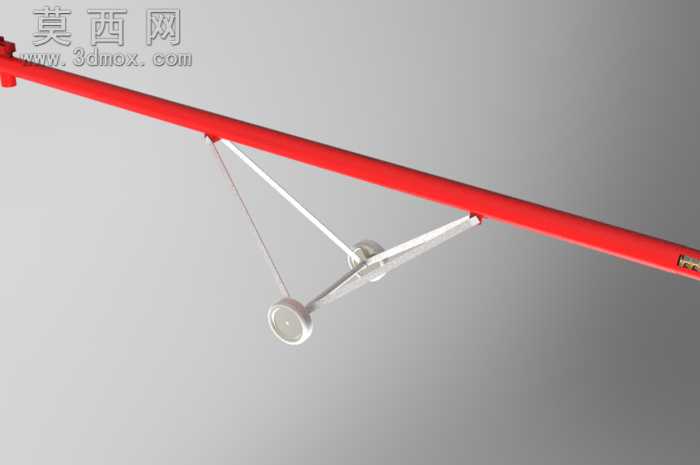

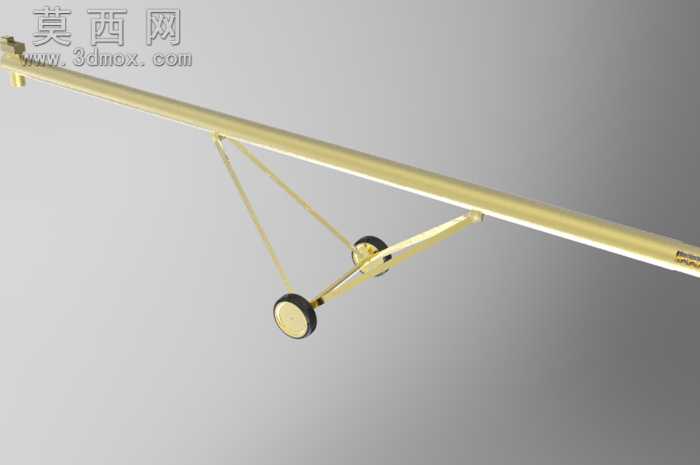

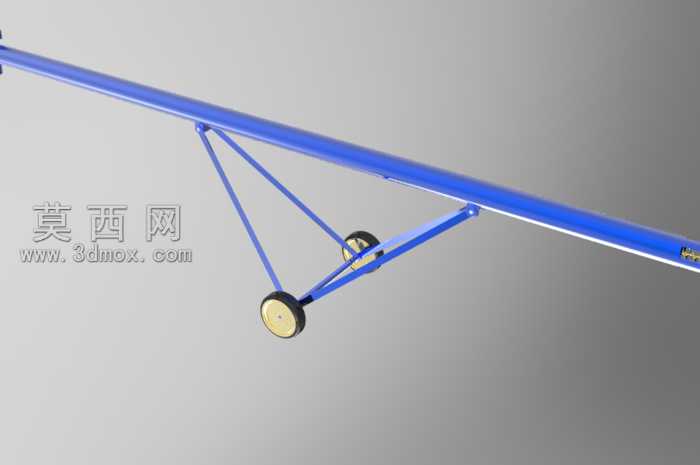

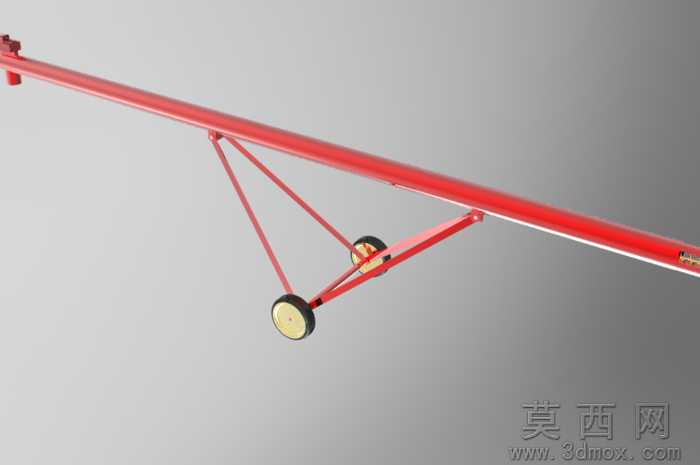

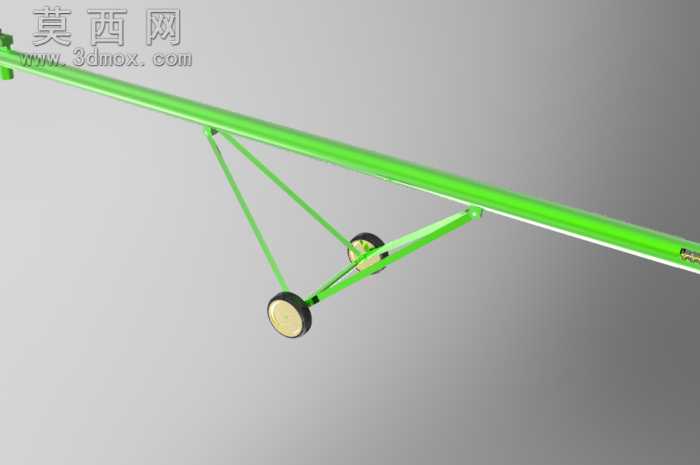

本作品为针对小麦散料输送场景设计的悬挂式管状输送设备三维模型，全程采用SolidWorks完成全参数化建模与装配验证，建模过程严格遵循机械设计公差规范，对每一处连接结构、运动部件均做了干涉检查，确保整体结构可实现真实生产场景下的装配落地。模型主体采用长直圆形输送管作为小麦物料的承载通道，整体通过斜拉三角支撑结构完成悬挂固定，支撑构件采用轻量化三角桁架受力设计，在保证整体结构刚性的前提下尽可能降低设备自重，减少安装点位的承重负荷。渲染阶段针对不同部件匹配了对应工业材质：输送管主体采用哑光磨砂金属材质模拟工业级不锈钢管材质感，支撑连接件采用亮面镀铬金属材质还原机加工金属件的表面光泽，端部传动轮组件采用橡胶与金属组合材质，还原真实从动轮的材质层次，渲染时采用侧方柔光打光方案，清晰呈现各部件的结构衔接关系与材质质感，避免阴影遮挡关键结构细节。结构设计上，该输送设备采用悬挂式安装方案，无需占用地面生产空间，可适配厂房内高架布局的小麦加工生产线，长直输送管内部可配套设置绞龙输送组件或风送通道，实现小麦散料的密闭式输送，避免输送过程中出现物料洒落、粉尘外溢的问题；斜拉支撑结构采用三点受力固定方式，可根据安装点位的实际跨度调整支撑臂的安装角度与长度，适配不同厂房的安装条件；端部设置的张紧轮组件可调节内部输送构件的张紧度，降低长期运行后的构件松弛故障概率。设计思路围绕小麦散料输送的实际生产需求展开，重点考量了设备的空间适配性、运行稳定性与后期维护便捷性，整体结构无冗余设计，所有连接点位均采用标准紧固件连接，便于后期拆装维护，密闭式的管状通道可有效避免小麦输送过程中受到外界污染，同时减少输送过程中的物料损耗，适配小麦加工、粮食储运等多个场景的输送需求，模型完整保留了所有零部件的建模参数与装配约束关系，可直接用于后续的工程图导出、结构优化调整或生产方案验证。
