伸缩式长距离物料输送单元结构设计

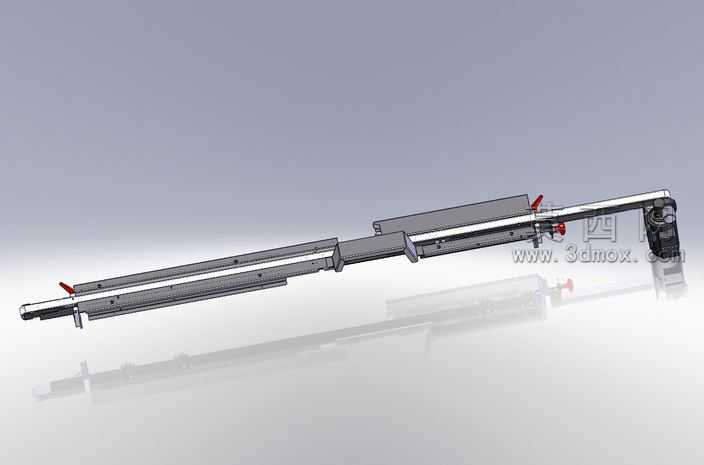

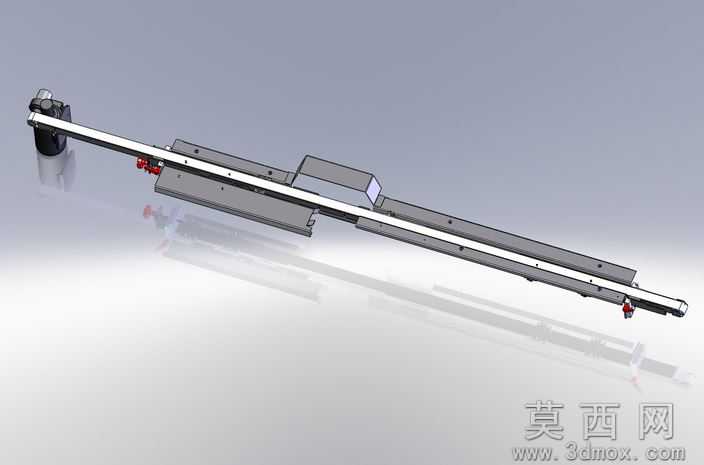

本作品为伸缩式物料输送单元的三维设计方案，建模阶段采用SolidWorks完成全参数化零件构建，从基础型材框架、滑动导轨副到端部驱动连接组件均逐一进行特征建模，每一个零件的尺寸参数都经过实际输送工况的校核，确保伸缩行程、承载能力匹配常规生产线的物料转运需求。建模过程中严格遵循机械设计的装配逻辑，通过配合约束还原真实的运动关系，各级伸缩臂之间的滑动副、锁止组件的定位配合、端部连接结构的铰接关系都完全按照实际装配顺序添加约束，可直接在软件中完成伸缩动作的运动仿真，验证行程范围内无结构干涉。渲染阶段采用哑光金属材质模拟主体铝合金型材的表面质感，对滑动导轨面赋予轻微磨砂的金属材质表现加工面的触感，锁止手柄采用红色工程塑料材质突出操作部件的辨识度，背景采用渐变浅灰环境突出设备主体结构，通过光影调整清晰展现各级伸缩臂的层叠装配关系，让观看者可以直观理解设备的伸缩原理与结构组成。结构设计上采用多级嵌套的伸缩臂布局，内置线性导轨保障伸缩过程的顺畅度与运行精度，侧面设置的红色锁止手柄可在伸缩至指定行程后完成位置锁定，避免输送过程中臂体发生窜动，端部的连接结构可适配不同的动力输入组件与接料装置，具备较强的场景适配性。设计思路围绕灵活可调的长距离输送需求展开，针对固定长度输送机无法适配多变工位间距的痛点，采用可伸缩的结构设计让设备可以根据实际工位布局调整输送长度，无需额外拼接多段输送设备，既节省了生产线的布置空间，也降低了多段设备对接的调试成本，整体结构紧凑，运动顺畅，可广泛应用于车间内不同工位间的物料转运、生产线上下料等场景，所有零部件均采用常用标准件与常规加工型材，具备较高的加工可行性与实际应用价值。
