机床铰接吊耳支座三维结构设计

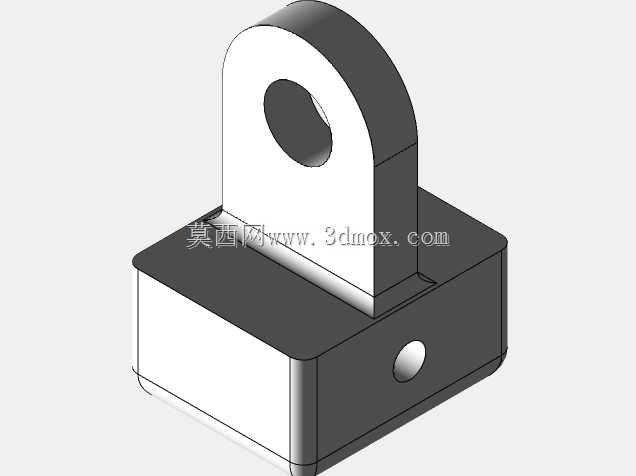

　　该铰接吊耳支座属于机床加工场景下的典型连接承重构件，整体结构分为下部矩形安装基座与上部带通孔的吊耳立板两部分，在CA6140普通车床的工装改造、部件吊装、连杆传动机构中承担铰接支点、载荷传递的核心作用。下部基座为规整长方体结构，底面可直接贴合机床床身、工装台面或配套安装基板，基座侧立面预留横向贯通小孔，可穿入锁紧销、定位螺钉完成径向限位，避免支座受侧向载荷时出现滑移偏转，基座与立板衔接位置做了三角加强筋过渡，大幅降低立板受拉、受弯时的根部应力集中，避免长期交变载荷下出现焊缝开裂或基体断裂问题。上部吊耳立板顶部为半圆弧过渡造型，中心加工同轴铰接通孔，孔位轴线与基座底面保持严格平行，可穿入铰接销轴，联动拉杆、吊环、传动摆杆等配套部件，

　　圆弧顶部无尖锐棱角，既消除了热处理、机加工过程中的应力集中隐患，也避免装配吊装过程中磕碰划伤操作人员或配套管线。从设计思路层面，该构件优先遵循机床附件的装拆通用性原则：下部基座的长宽尺寸预留了足够的螺栓排布空间，可适配机床工作台上标准T型槽的间距，无需额外改造安装面即可完成固定；上部铰接孔的孔径选取机床常用销轴规格，和车间现有吊具、连杆配件的互换性较强，不需要单独定制异型连接件。外形尺寸方面，整体高度控制在小型工装构件的适配区间，基座厚度满足承重刚性要求，立板厚度与铰接孔直径匹配，当承受额定吊装拉力或摆杆往复交变载荷时，立板不会出现侧向翘曲，基座底面的接触压强也低于机床台面的许用承压值，不会压伤工作台面。实际应用中，

　　该构件既可以作为车床工装的吊装支点，在重型夹具、待加工轴类零件上下料时挂载吊具，也可以作为进给机构的铰接固定座，连接拉杆、复位弹簧组件，实现小行程往复摆动动作；侧部的横向小孔还可接入油杯，为铰接销轴位置加注润滑脂，减少销轴转动过程中的磨损，延长整套铰接机构的使用寿命。建模过程中所有倒角、圆角、加强筋结构均按实际机加工工艺搭建，基座棱边的倒角适配铣削加工走刀路径，吊耳顶部圆弧可直接通过线切割或立铣圆弧插补完成加工，无无法成型的封闭内腔或特殊工艺结构，普通车铣加工车间即可完成全部工序，不需要特种加工设备。
