异形转角支撑基座三维建模练习

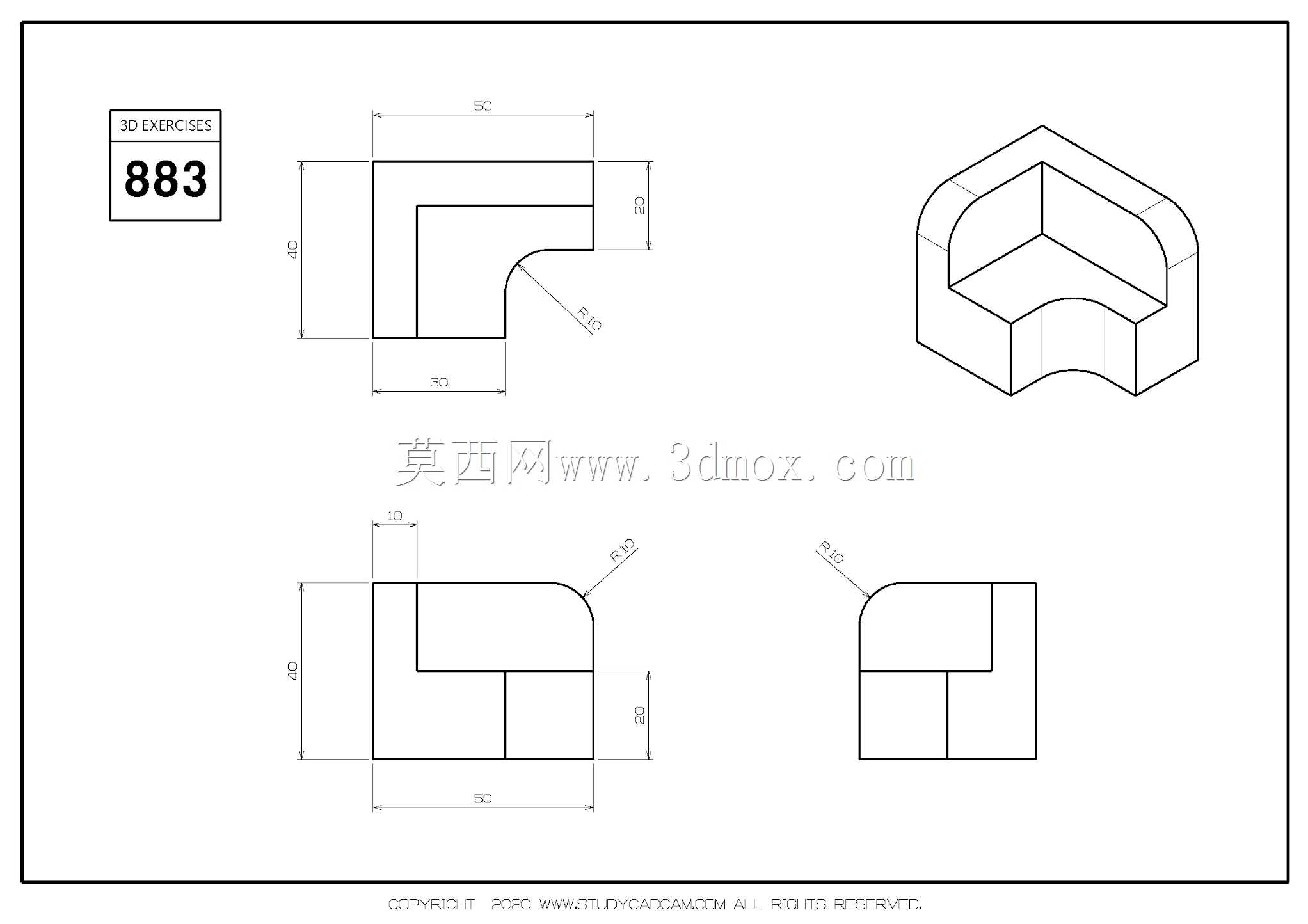

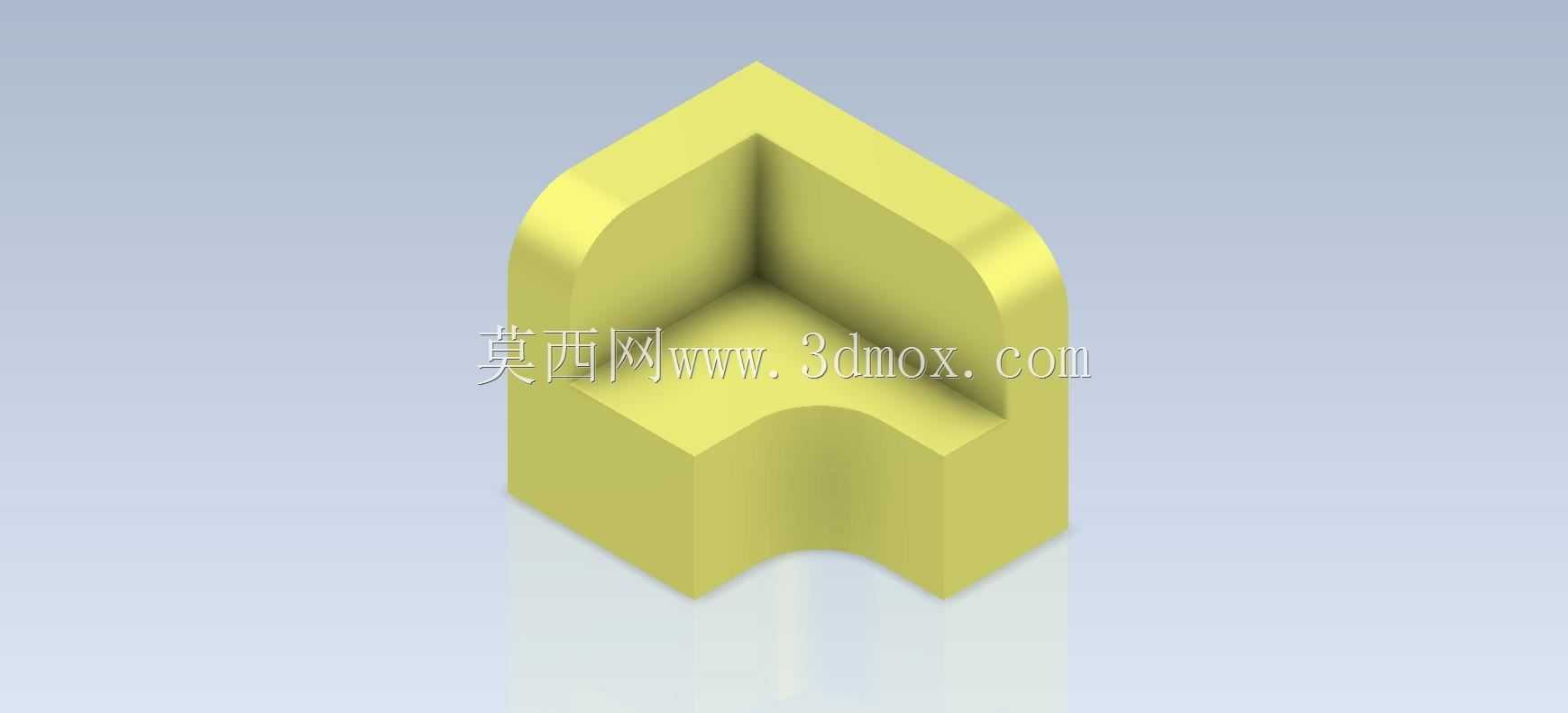

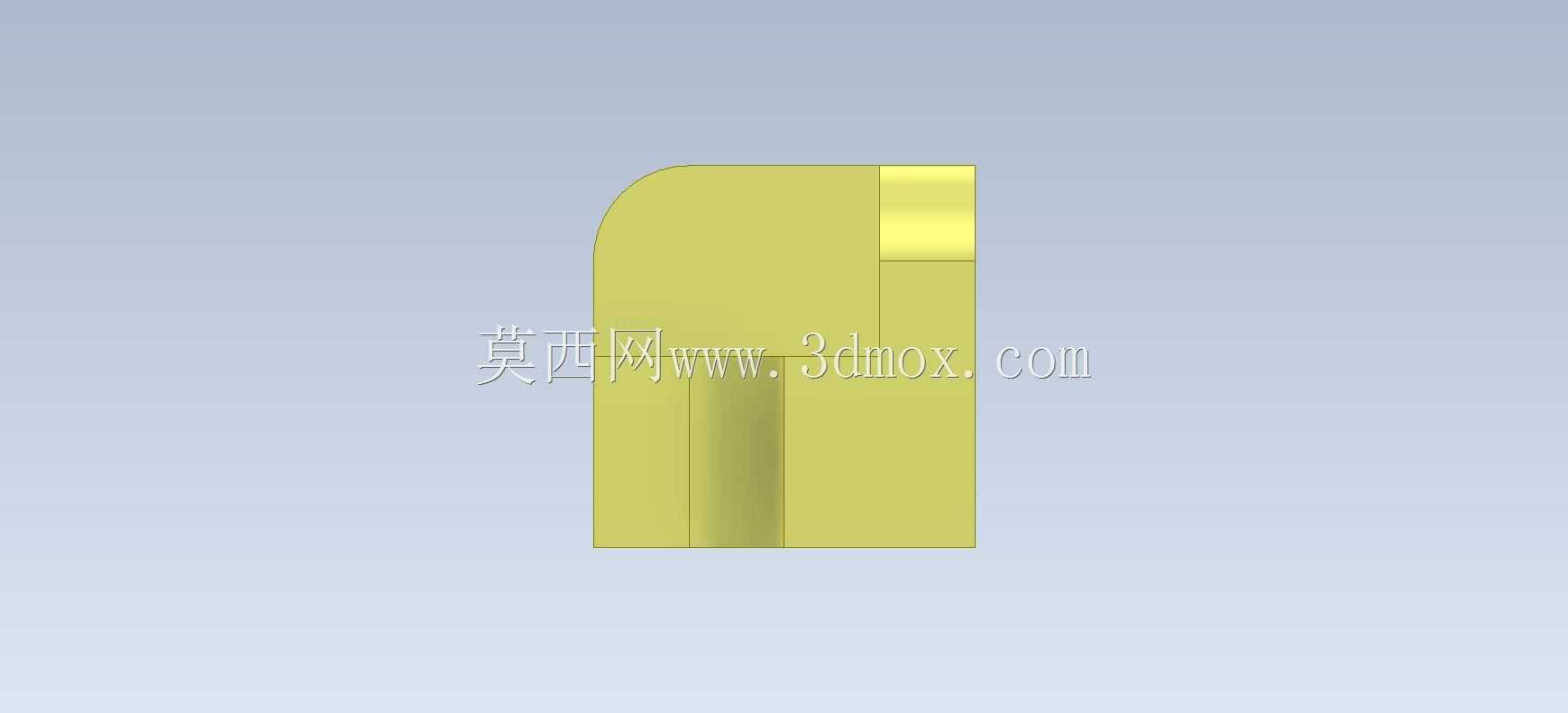

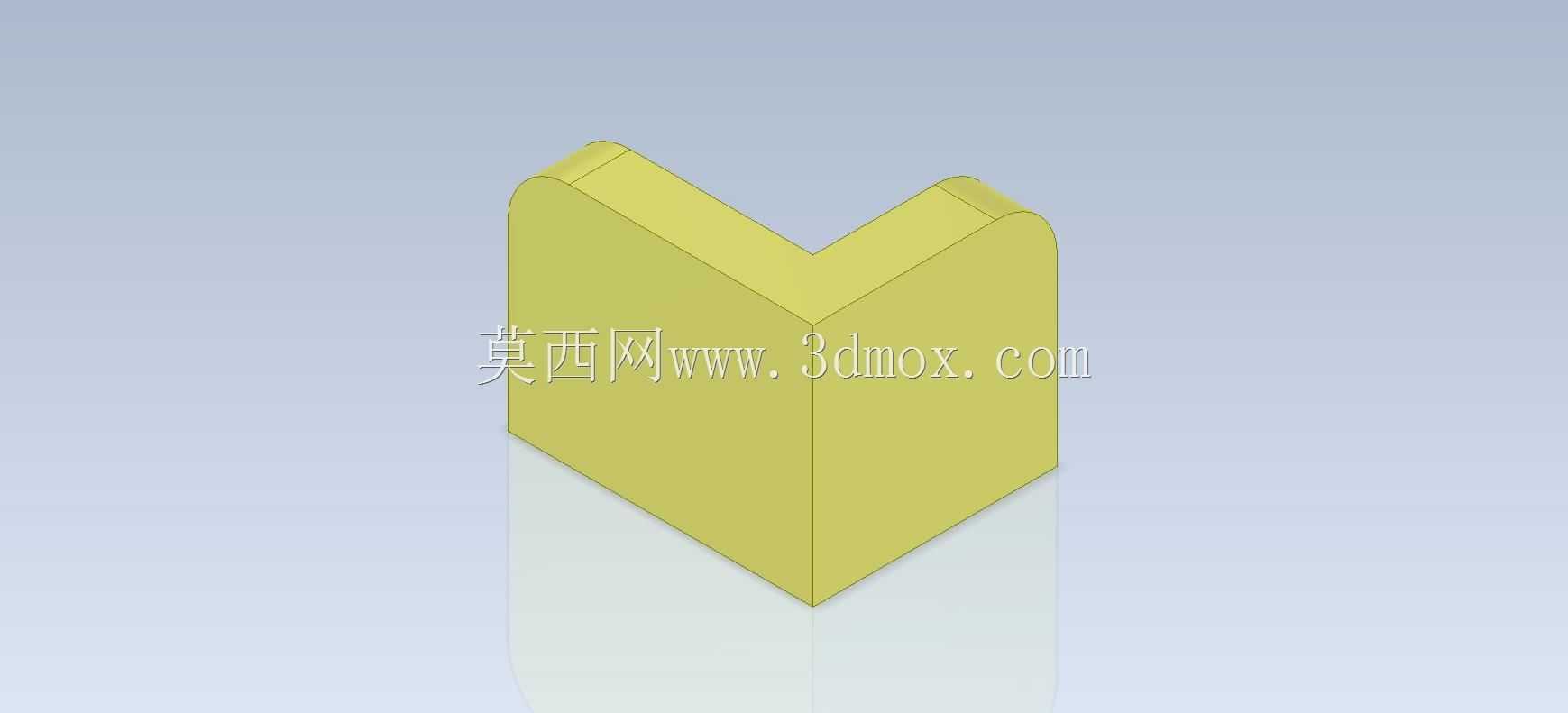

　　这个转角支撑类零件的建模练习，核心是训练结构工程师处理多特征交汇、圆弧过渡与对称约束的实操能力，拿到图纸首先要先理清零件的功能定位：这类构件多用于小型工装夹具的转角承托位、教学实训台的框架连接节点，或是轻型设备护罩的边角支撑座，工作状态下两个垂直立面分别贴合相邻的安装基板，底部的内凹弧面用来避让走线、管路或者配套的圆柱定位销，顶部的尖角圆弧过渡则是为了消除应力集中，避免装配时磕碰划伤操作人员。建模过程中最先要锁定的是底部的安装基准面，先把整体的外轮廓拉伸成等厚的L形转角块，这里要注意两个外侧立边的圆角是等半径的全圆角，直接用边圆角命令一次性选中两条垂直棱边即可，不要分别做两次圆角，

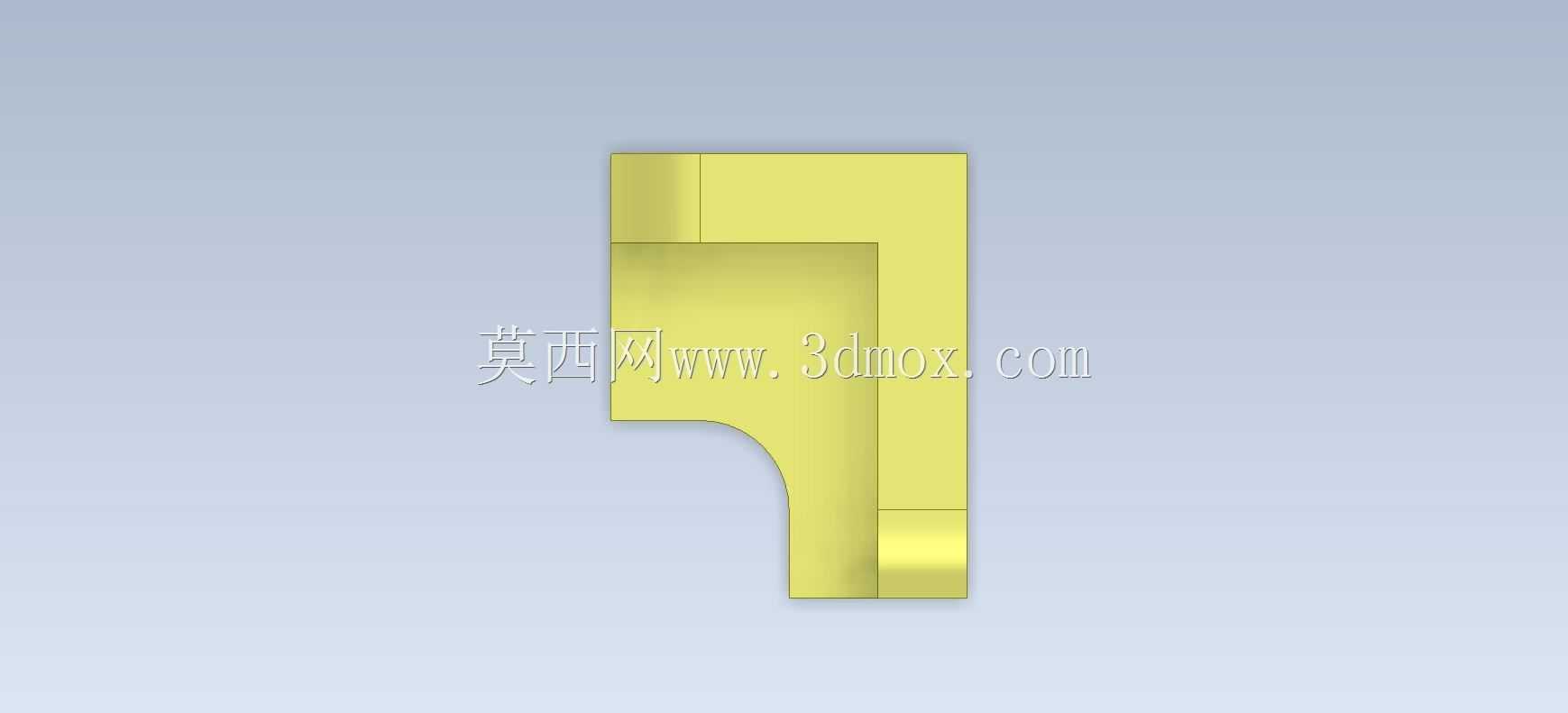

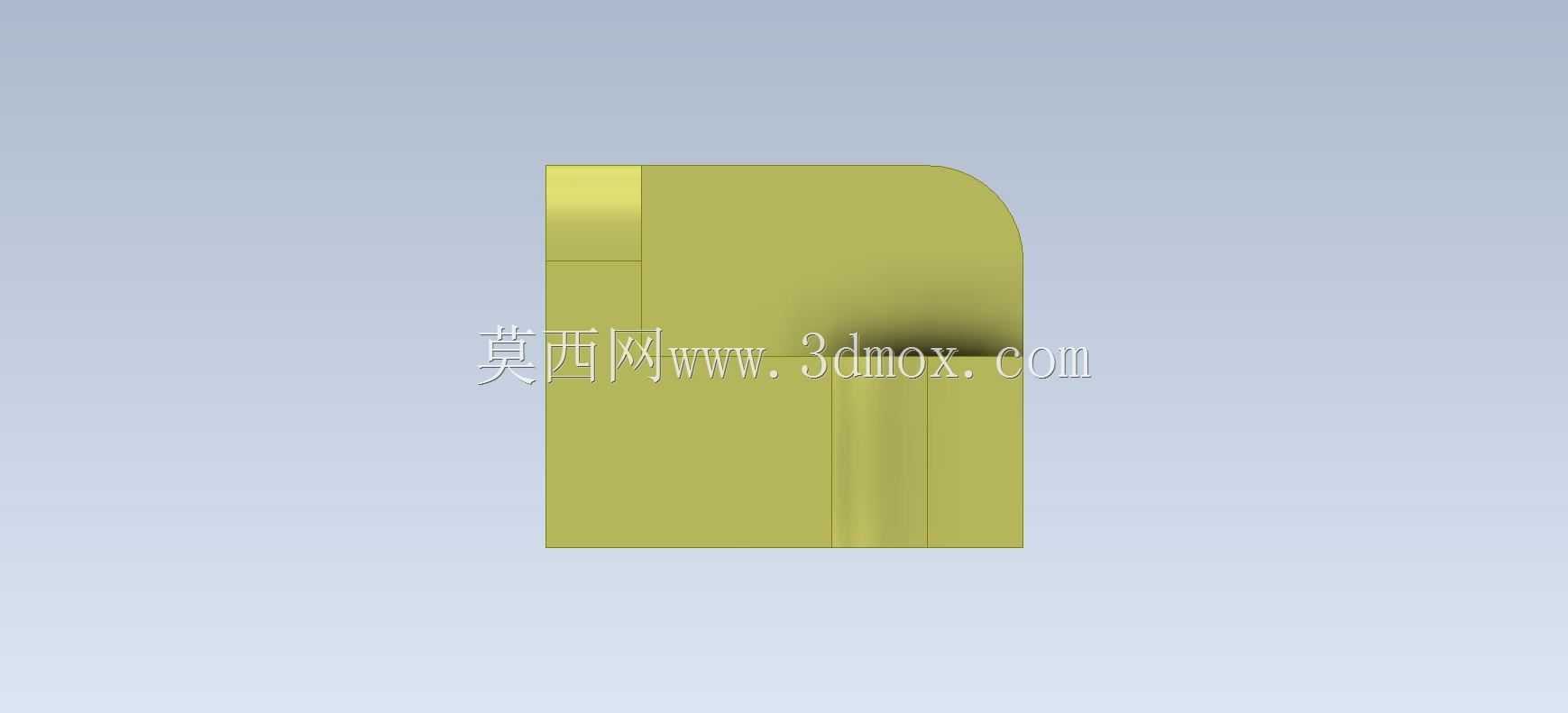

　　不然两个圆角在转角交汇的位置很容易出现曲面褶皱或者特征报错。零件内侧的直角空腔是核心的避让空间，空腔的两个内壁分别和外侧的两个弧形立边保持均匀的壁厚，抽壳命令在这里并不适用，因为底部的轮廓带有向内凹陷的弧形缺口，抽壳会自动把底部端面也移除，正确的做法是先绘制内侧空腔的封闭草图，拉伸切除到指定深度，保证空腔的底面和零件底部基准面留有足够的承托厚度，避免受力时出现底面变形。底部的内凹圆弧要和整体轮廓做同心约束，这个弧面的作用一方面是减重，另一方面是当零件安装在圆形型材或者带圆弧外罩的设备边角时，可以完美贴合弧面，不会出现安装干涉。外形尺寸的规划上，这类练习件通常控制在边长80到120毫米的区间，整体高度和外轮廓边长保持1:1左右的比例，

　　壁厚统一设置为8到12毫米，既保证3D打印或者铣削加工时有足够的结构强度，也不会因为壁厚过大导致材料浪费。安装边界方面，零件的两个外侧垂直面都是装配贴合面，建模时要保证这两个面的垂直度公差在0.05毫米以内，底部的支撑平面要做平面度约束，三个接触面都不要预留多余的倒角或者凸起，保证装配时可以完全贴紧相邻的构件。特征收尾阶段要检查所有棱边的过渡：外侧顶部的两条棱边做R10左右的外圆角，内侧空腔的上口棱边做R2的小倒角去除毛刺，底部内凹弧的两个端点和直边衔接的位置要做相切约束，避免出现折线拐点。整个建模流程没有复杂的曲面或者装配关联，重点是训练草图约束的完整性、特征顺序的合理性，很多初学者容易先做圆角再做切除，

　　导致后续圆角特征因为边线被破坏而失效，合理的特征顺序应该是先拉伸主体、再切除内侧空腔、再做底部弧面切除，最后统一添加所有圆角和倒角，这样特征树的逻辑清晰，后续修改尺寸时不会出现特征崩溃的问题，这类基础练习掌握之后，再处理复杂的箱体转角、工装支座类零件时，就能快速理清特征的先后逻辑，减少建模返工。
