CA6140车床连杆传动装配结构

　　这套连杆传动装配结构面向普通卧式车床的进给与主轴联动传动场景，属于机床内部将旋转运动转化为往复直线动作的核心铰接组件，在CA6140这类通用卧式车床中，承担动力跨工位传递、运动轨迹约束以及行程换向的作用，整套机构的布局完全贴合车床床身内部的狭长安装空间，两端回转盘分别对应动力输入侧与执行件连接侧，长跨距杆身沿床身导轨走向布置，不会和溜板、刀架的移动路径产生干涉。

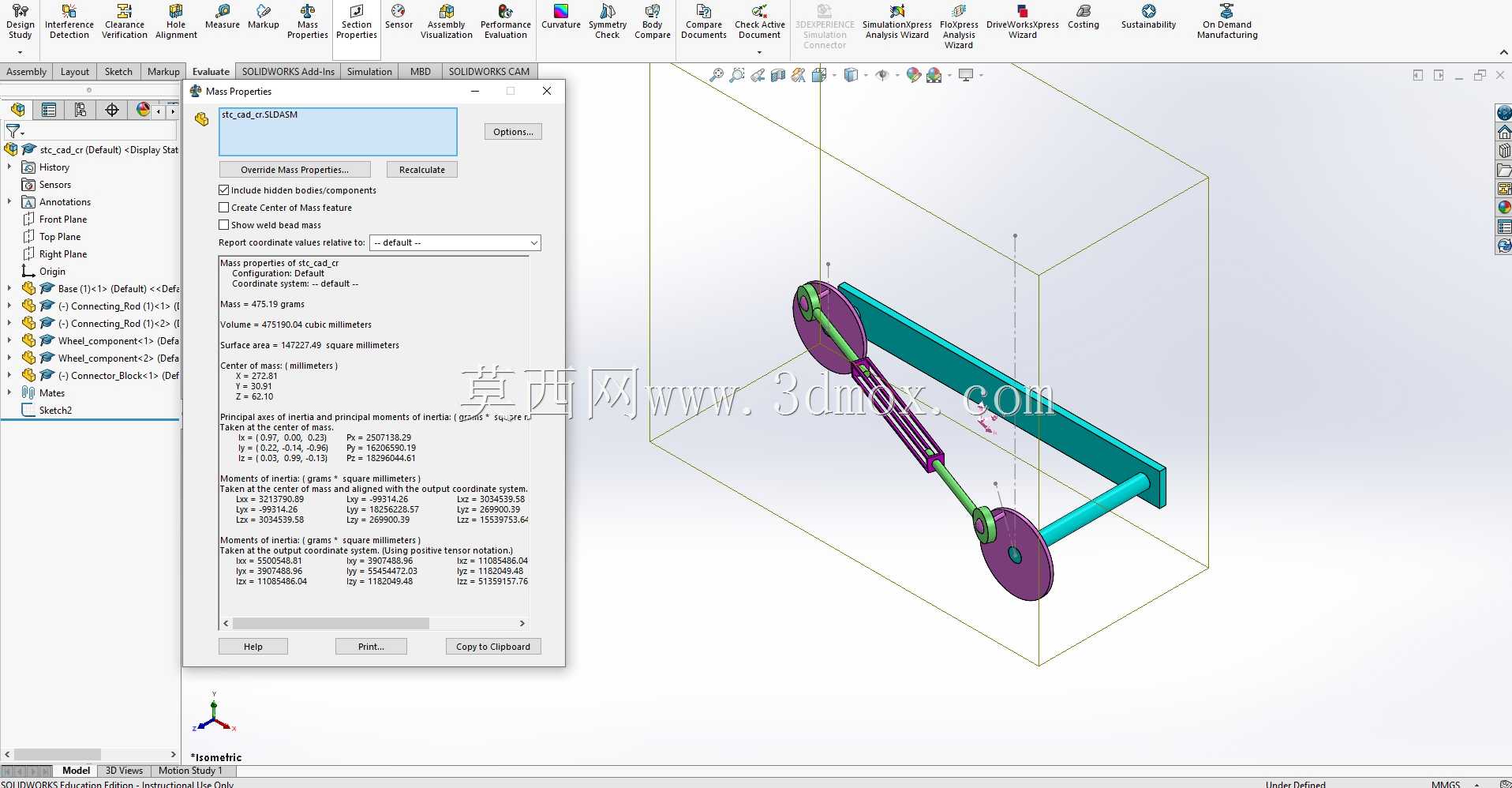

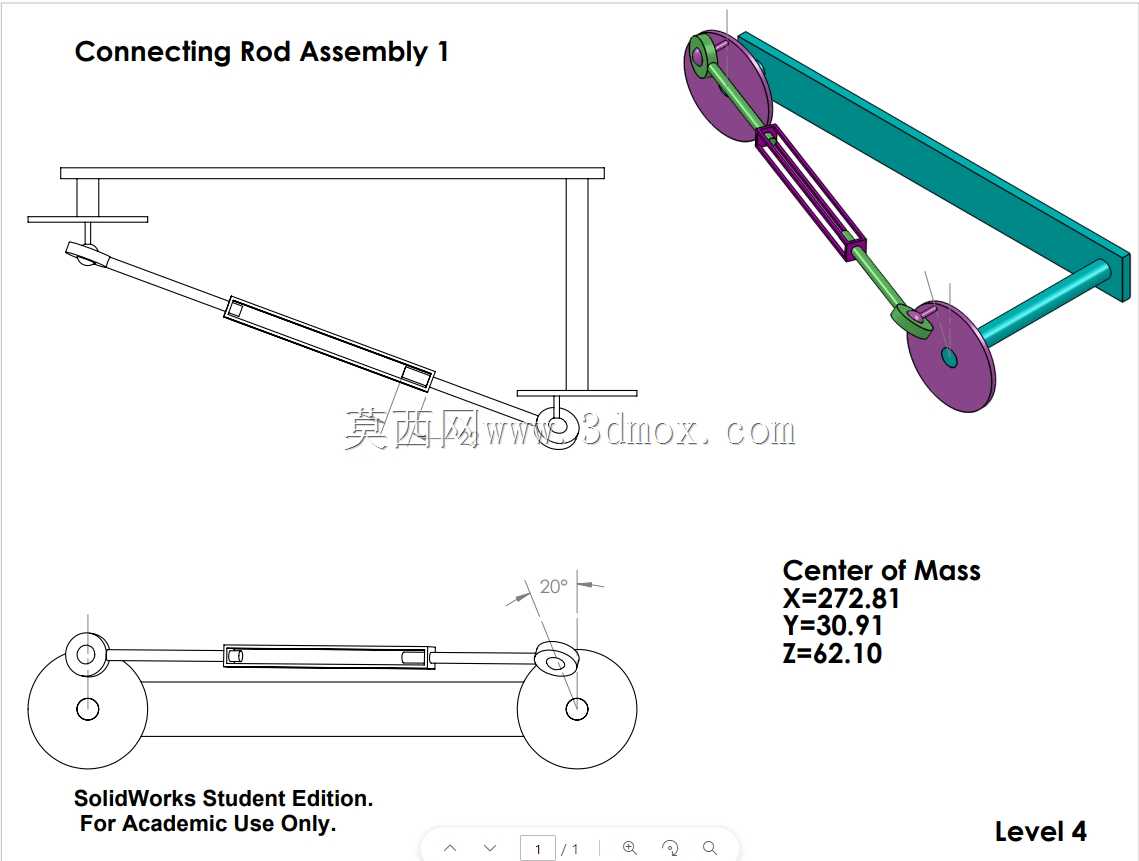

　　从实际装配逻辑来看，整套组件拆分后包含两端回转铰接盘、长传动杆、中间调节套筒、铰接销轴以及配套的限位衬套，建模阶段先逐个完成单个零件的实体搭建，再按照装配基准依次对齐销轴同轴度、杆身铰接孔位，将初始装配原点锁定在固定铰接端，后续调整各活动件的相对摆角，直到机构运动质心落在设计预期位置，最终得到的质心坐标对应整机装配坐标系下的X向272.81、Y向30.91、Z向62.10，该质心位置可以直接用于后续整机的动平衡校核与运动惯性计算。

　　结构设计上，两端回转盘的偏心铰接点保留了20度的初始摆角余量，这个角度设定是为了避免连杆运动到上下止点时出现机构锁死，长杆中间的套筒结构预留了长度调节余量，在实际机床装配时可以补偿床身加工带来的孔位间距误差，不需要额外修磨杆体就能完成张紧度调整。杆身整体采用细长杆布局，在保证传动刚度的前提下尽可能降低运动部件自重，减少往复运动过程中的惯性冲击。

　　安装边界方面，整套机构的外接轮廓完全适配车床床头箱到进给箱之间的预留腔室，两端铰接盘的安装法兰孔位和车床箱体预设的支座孔完全匹配，侧向伸出的铰接轴端预留了衬套安装位，工作时杆身的摆动范围被限制在两盘中心连线的上下小角度区间内，不会触碰周边的润滑管路与箱体加强筋。这套结构除了用于普通车床的进给传动，也可以直接移植到其他需要长距离曲柄摇杆传动的通用设备中，比如小型冲床的送料机构、往复式工作台的驱动单元，建模时完整保留了所有铰接配合面、销轴间隙以及零件的装配层级，做运动仿真时可以直接添加旋转马达与铰接约束，直观验证整个行程内的杆身运动轨迹、死点位置以及传动角变化，提前排查实际加工装配中可能出现的运动干涉、铰接卡滞问题。
