机床加工用C型夹装定位支承块

项目分类:机床加工 发布时间:2023-10-07 ID:713689
  • 机床加工用C型夹装定位支承块

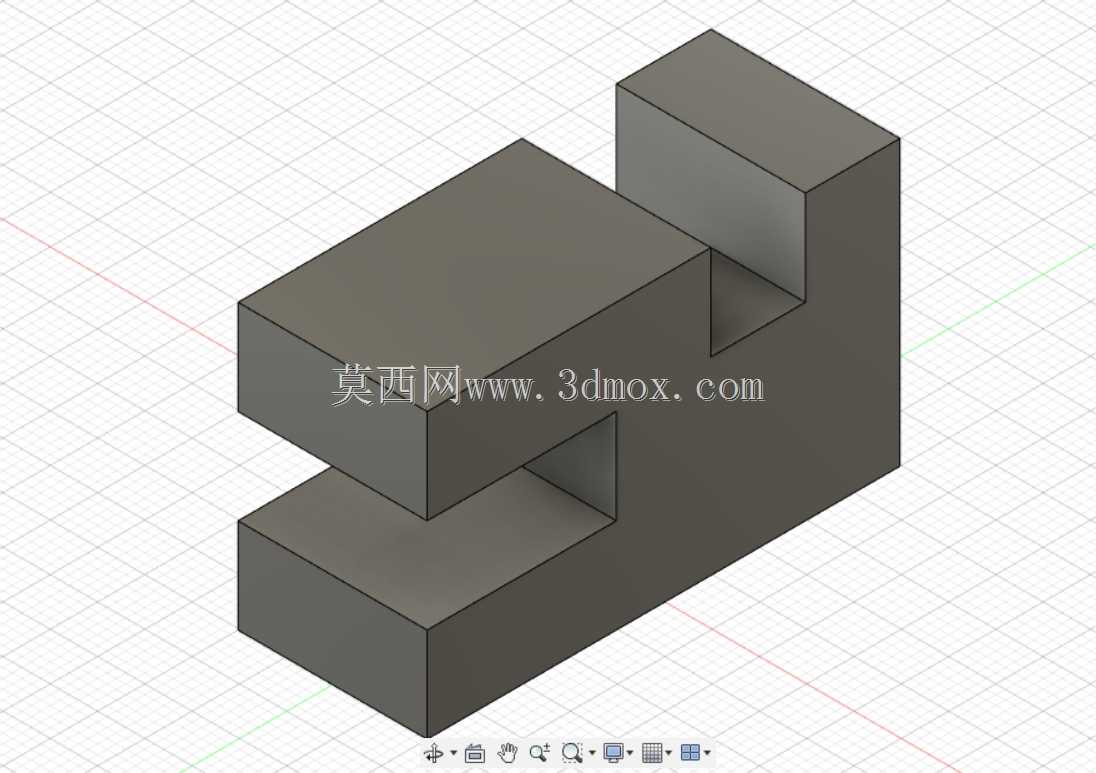

  该C型开口块状构件属于机床工装系统里的基础定位夹装零件,整体采用一体式实心块体铣削成型,结构为上下两层平行支承臂、后侧连通立壁的C形开口构型,上下支承臂的相对工作面保持严格平行,后侧立壁作为刚性连接基体,将上下臂连为整体,避免夹装受力时出现开口张合变形。

  从实际产线应用场景来看,这类构件常布置在铣床、钻床、加工中心的工作台T型槽区域,作为工序间的侧向定位挡块、工件垫高支承座或者小型夹具的安装基体使用:加工板类、轴座类零件时,可将工件待加工部位悬伸在C型开口的中空区间,上下臂分别从工件上下侧提供限位依托,钻孔、铣削工序的刀具走刀路径可从开口中空区域穿过,不会和支承块发生干涉;部分小批量试制工位中,也可在上下臂的对应位置加工销孔、螺纹孔,加装快速压头后直接充当小型台钳的固定钳身,夹持尺寸匹配的小型坯件完成轻切削加工。

  设计思路上优先保证刚性与工艺性:整体外轮廓全部采用直角正交结构,没有复杂曲面与异形特征,选材一般选用45号钢调质坯料,六面经铣磨加工保证各相邻面垂直度、相对面平行度符合IT7级工装精度要求,开口的净空高度根据常见待加工工件的夹持厚度预留余量,开口深度方向留出足够的避让空间,避免刀具进给时磕碰块体;块体的底面为完整安装基准面,可直接贴紧机床工作台面,通过压板或者T型螺栓穿过预设的安装槽完成固定,安装边界规整,不需要额外适配转接板,占用工作台面面积小,可多个并排布置在流水线工装位,实现多工件同步定位。

  结构细节上,上下支承臂的厚度经过受力校核,在常规铣削切削力、夹紧力作用下臂体挠度控制在0.02mm以内,不会出现臂端下弯导致工件定位偏移的问题;C型开口的内侧转角处可根据需求加工出小半径清角槽,避免工件直角棱边和块体内角发生干涉,保证工件定位面可以完全贴紧块体的基准面。这类构件没有冗余的装饰结构,所有面均为功能面,建模时优先通过拉伸切除完成主体构型,后续可根据不同工位的夹持需求参数化调整开口高度、块体总宽与臂厚,快速衍生出适配不同加工场景的系列化工装零件,替换老旧工位的焊接式支承件,大幅缩短工装准备周期。
