工业防水铝合金接线盒壳体结构

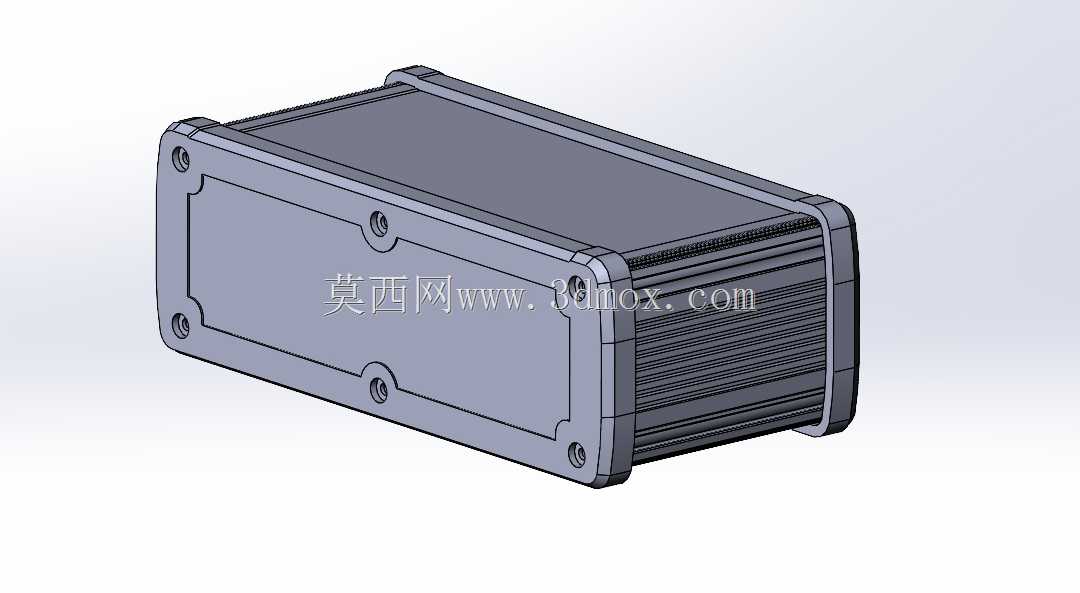

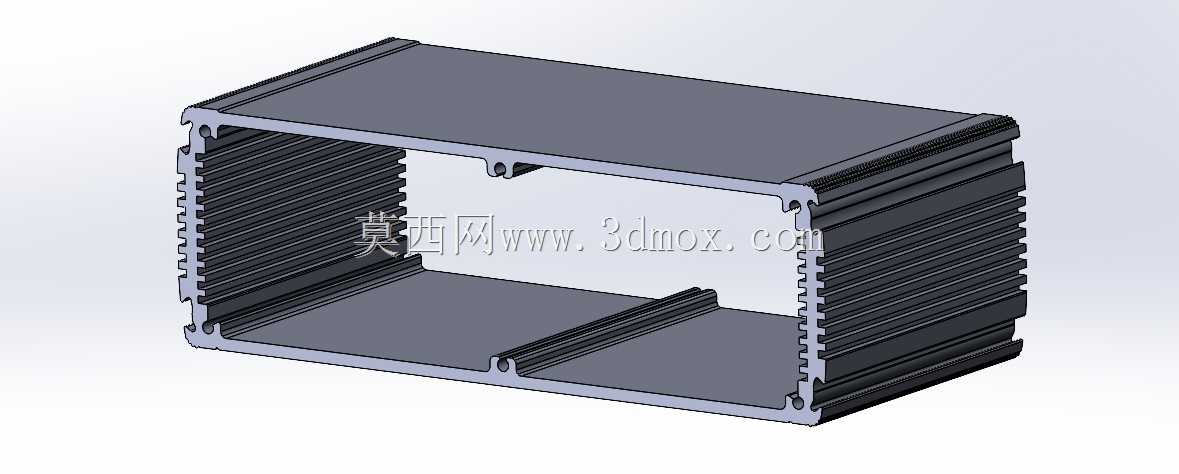

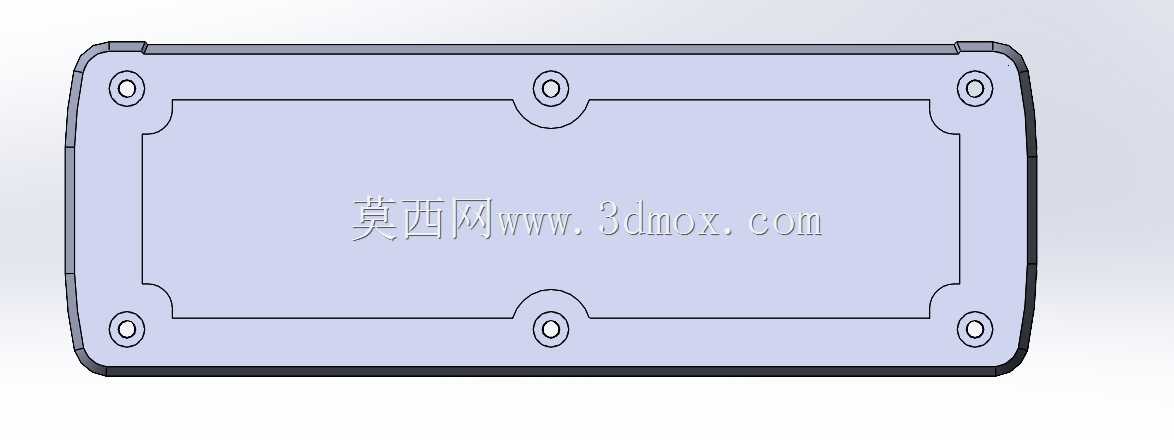

　　这款铝合金防护壳体主要面向户外测控终端、工业现场接线分线、传感器信号转接以及小型电气模块封装场景，在机床周边布线、港口设备电控、户外管网监测点位中都能见到同类结构的应用。壳体采用挤压铝型材作为主体筒身，型材侧壁自带多道平行散热筋，既提升壳体整体抗弯刚度，也为内部发热的电源模块、信号调理板提供被动散热面积，长时间运行时热量可沿筋条快速传导至外部空气。两端搭配压铸成型端盖，端盖四角做圆弧包边处理，避开尖锐棱角，装配后端盖凸缘嵌入型材端口的限位台阶，配合预装的密封橡胶圈，可实现端面压紧密封，满足户外淋水、粉尘工况下的防护要求。端盖表面预留多组安装孔位，孔位采用沉孔设计，紧固件装入后端面保持平整，既可以用来固定内部PCB导轨、接线端子排，

　　也可作为壳体对外壁挂、设备机架挂载的连接点位。建模过程中先完成铝型材截面草图，拉伸生成主体筒身，再对侧壁散热筋做等距阵列，保证筋条间距均匀、拔模斜度一致，兼顾挤压成型工艺可行性；两端端盖单独构建实体，重点还原边角包边、沉孔、密封槽的细节，端盖与型材配合处保留合理装配间隙，避免三维装配时出现干涉。从安装边界来看，壳体整体为长方条形结构，轴向长度大于端面尺寸，适合沿设备梁体、管线走向并排布置；端盖外侧平面可加工电缆引入孔，安装防水格兰头后完成线缆进出，内部空间可容纳端子台、小型电路板或隔离模块。设计时将紧固件全部布置在端盖四角，拆装无需额外避让型材筋位，后期维护检修时松开端盖螺丝即可露出内部腔体。壳体外表面做阳极氧化处理，

　　兼顾耐腐蚀与绝缘防护，铝材质本身重量较轻，相比钢制焊接箱体更适合移动设备或对挂载重量敏感的安装点位。结构上没有复杂运动部件，核心设计要点集中在密封面压缩量控制、型材与端盖的配合公差、散热筋布局以及安装孔的通用性，建模时把密封槽深度、端盖止口长度、沉孔深度等关键结构逐一还原，能够直接用于壳体选型校核、安装布局干涉检查以及二次开孔改型参考。
