工业铝合金仪表防护壳体结构设计

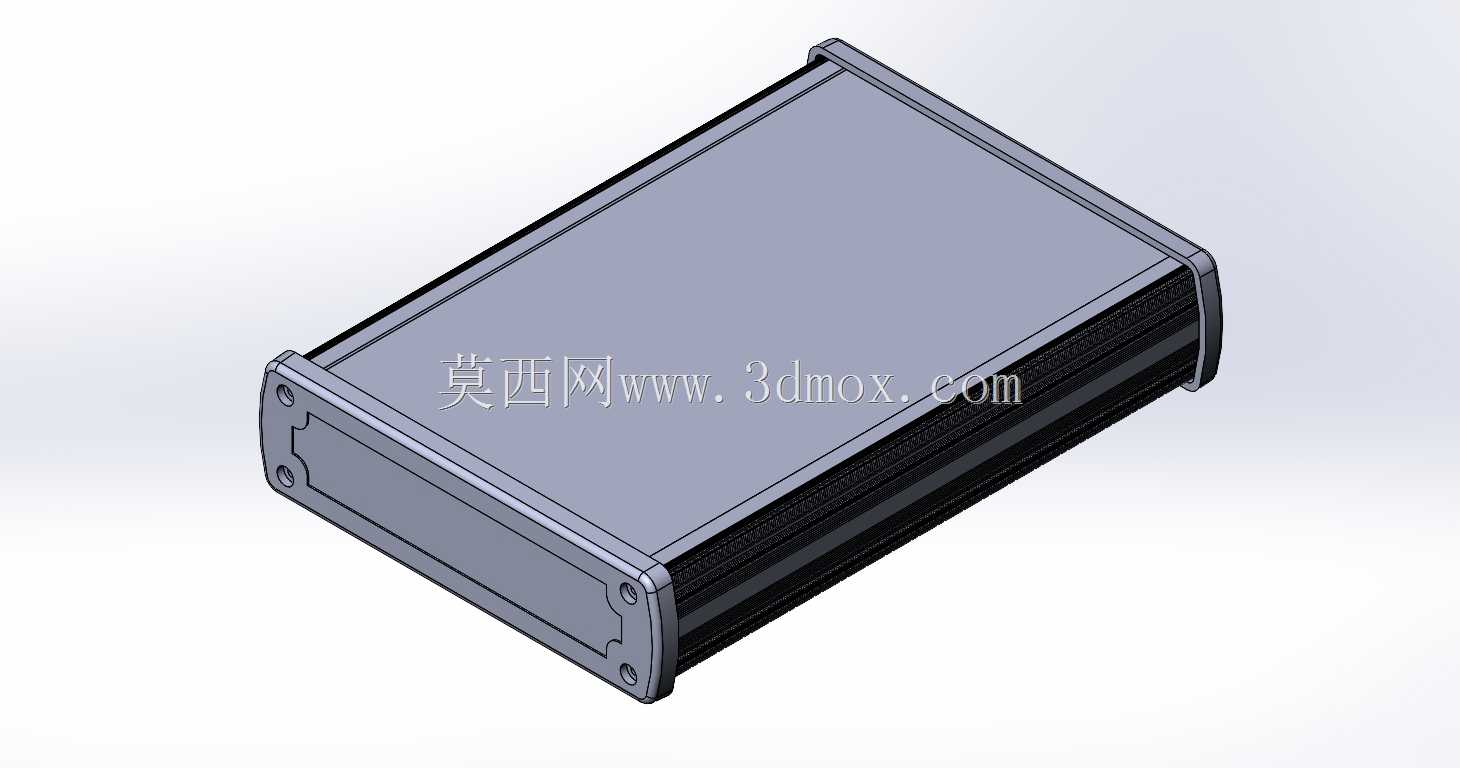

　　该壳体属于工业现场常用的铝合金仪表防护 enclosure，整体采用挤压铝型材主体配合两端端盖的组合结构，这类结构在工控采集模块、通信中继单元、小型电源转换装置以及车载嵌入式控制盒中应用十分普遍。现场安装时，主体型材承担主要的散热与抗弯作用，两侧端盖通过螺钉锁紧，既封闭内部安装空间，也为面板开孔、连接器布置提供加工基准。

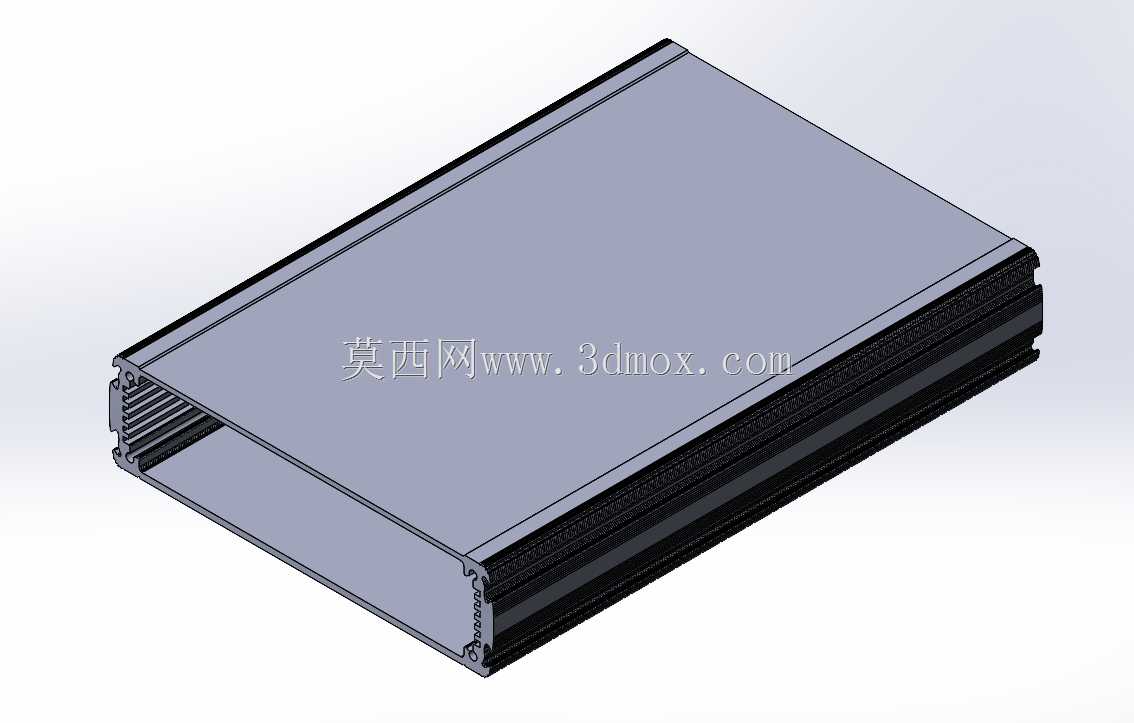

　　从结构思路看，长条形铝型材侧壁带有连续卡槽，内部可沿长度方向插入PCB安装板、隔离衬板或导轨固定条；端盖区域预留沉孔与定位止口，装配后能够限制型材侧向窜动。外壳表面采用阳极氧化处理，边角过渡圆润，既提升耐腐蚀能力，也避免装配维护时划伤线缆。壳体下部和侧面的筋条不仅增强刚度，还扩大了与空气接触的面积，便于内部功率器件自然散热。

　　实际选型时，需要先确认电路板的长宽高、接插件出线方向以及固定孔位，再核对壳体内部有效宽度和端盖开孔边界。若设备用于控制柜内，可利用底部卡槽或附加安装耳固定在DIN导轨、安装板上；若用于户外或移动设备，则应在端盖与型材接合面增加密封垫，并根据防护等级要求选择防水接头。端盖厚度方向要兼顾螺钉埋入深度和连接器安装空间，避免插头装配后与内部元件干涉。

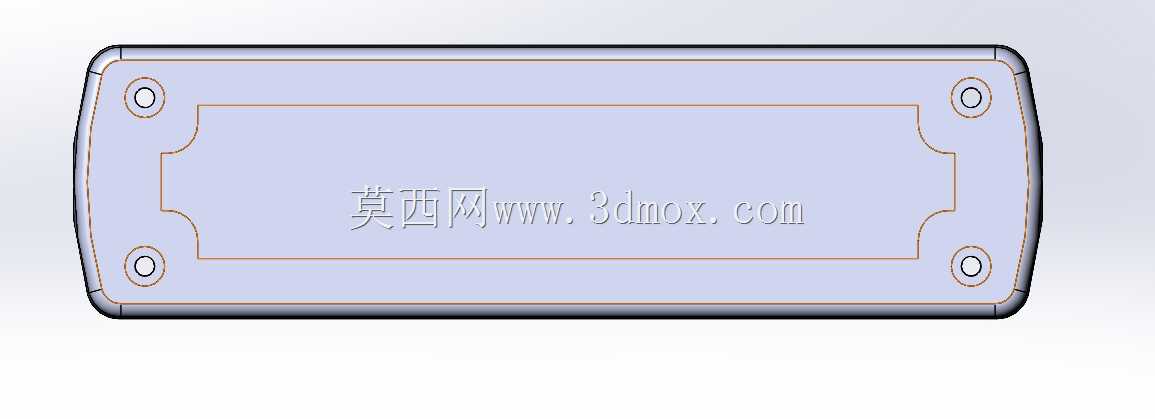

　　三维建模过程中，应重点还原型材截面槽口、端盖圆角、螺钉孔位置和端部装配关系。外形轮廓需保持左右端盖与主体同轴贴合，安装孔中心距、内腔净宽、槽口宽度等边界尺寸要清晰表达，方便后续出工程图和钣金、机加工协同。对于需要开孔的面板，可在端盖平面上预留接口区域，依据航空插头、信号端子、开关或指示灯的尺寸进行二次加工。

　　该类壳体的优势在于结构紧凑、重量较轻、散热条件好，并且铝型材可按长度裁切，适合小批量定制。设计时还要考虑维修便利性：松开端盖螺钉后即可抽出内部组件，线缆从端部引入，内部走线沿卡槽固定，可减少振动环境下的接头松动。整体结构兼顾防护、散热、安装和扩展，适合作为工业电子设备的承载外壳。
