便携防护箱式电气控制集成装置

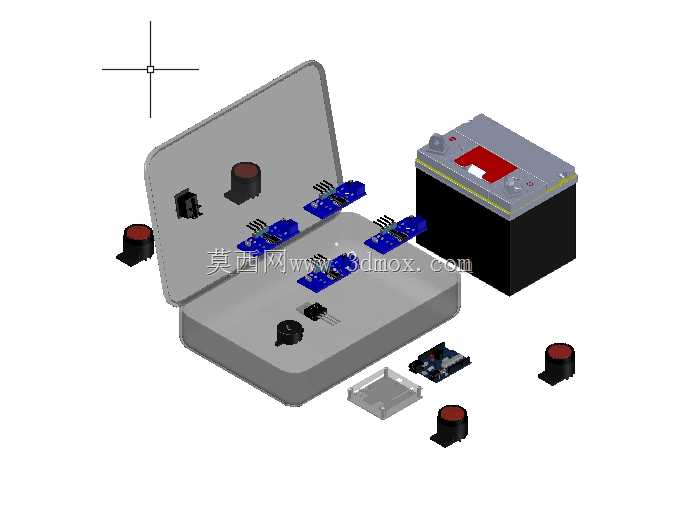

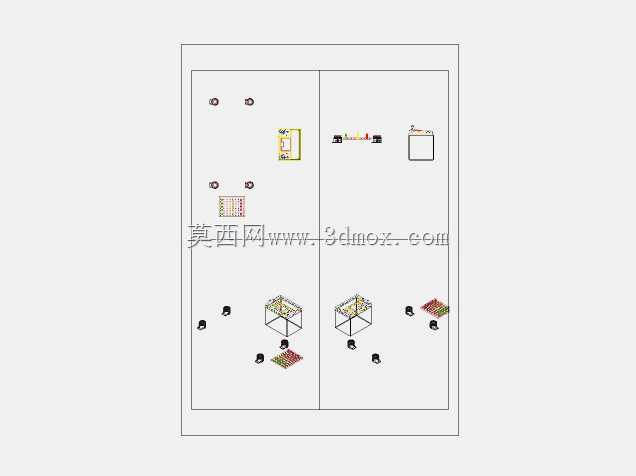

　　这套箱式电气控制集成装置面向野外作业、临时调试、移动检测与小型设备现场控制等场景，整体采用硬质防护箱作为承载主体，把供电、控制、操作与人机交互元件集中布置在箱盖与箱底两个区域，开箱后即可完成接线、调试与操作，转运时合上箱盖能够保护内部开关、电路板和接插件，减少磕碰、灰尘与潮气对电气部件的影响。箱体外形以圆角矩形为基础，边缘设置加强轮廓，开合侧布置铰链，对侧预留锁扣位置，底部与内壁保留安装凸台，便于通过螺钉固定绝缘板、模块支架和线束压板。箱盖内侧主要承载急停按钮、旋钮、指示灯和接口模块，操作者打开箱盖后可直接面对操作面；箱底区域布置多块蓝色控制模块、小型电路板、黑色旋钮开关以及独立电池单元，模块之间通过线束连接，

　　电池作为独立部件放置在箱体旁侧，既方便维护更换，也能在布局阶段隔离强电与弱电区域。从结构设计角度看，防护箱不仅是外壳，也是整套装置的安装基准。箱内空间按照操作频率和维护顺序划分：高频操作的按钮与开关靠近箱盖上方，控制板沿箱底中部排列，电池和电源相关部件放在相对独立的位置，零散小元件预留可拆卸盖板区域。这样的布置可以缩短操作路径，避免线束跨度过大，同时让箱体闭合后内部元件互不干涉。箱盖开启角度需要结合铰链位置和支撑方式校核，防止打开后按钮受力前倾；箱体闭合时，按钮顶部、电路板最高元件与箱盖内表面之间要保留安全间隙，避免压损元件。电池单元采用近似立方体外形，顶部设置红色检修区与灰色盖板，侧面为深色包覆结构，建模时需要体现电池放置边界、

　　顶部轮廓和与箱体之间的相对位置。若用于实际产品，电池周边应预留固定绑带或压条空间，底部考虑防滑垫，接线端附近留出插拔手位。控制模块板卡以蓝色基板表示，板上分布电子元件与安装孔，适合在三维环境中检查板卡间距、接插件方向和线束弯曲半径。红色帽按钮作为外露操作件，需要单独校核其与箱盖开孔、螺母锁紧位置以及防转结构的关系；按钮散件在模型中单独呈现，也便于理解装配顺序。该装置的建模重点不在于复杂曲面，而在于装配关系、空间利用率和电气元件布局合理性。防护箱壁厚、内部安装面、铰链轴线、锁扣避让、按钮开孔、板卡固定孔、电池占位和线束走向都需要在三维结构中同步考虑。对于设备选型人员而言，可以借助该模型评估便携控制箱的最小外形尺寸、

　　元件容纳能力以及外部携带边界；对于结构设计人员而言，可在此基础上补充密封胶条、接地柱、线缆格兰头、支撑脚和内部线槽；对于电气设计人员而言，可进一步细化继电器、端子排、熔断器、电源模块和PLC类控制器的安装位置。整体方案突出移动使用、快速展开和集中控制的特点，适合作为便携式电气控制台、野外测试箱、教学实训箱或小型设备专用操作单元的结构参考。
