钣金电气控制外壳箱体结构设计

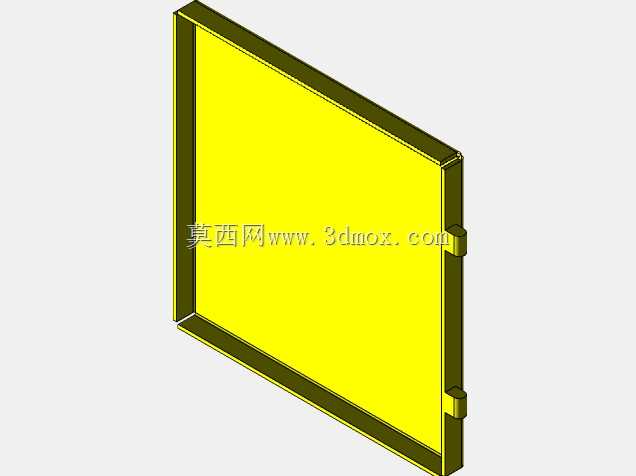

　　这类钣金电气外壳主要面向车间单机设备、小型产线控制节点以及机床辅机的电气收纳场景，用来容纳断路器、继电器、端子排、开关电源与少量控制模块，把强电接线和弱电控制部分集中在封闭腔体内，既减少车间粉尘、切削液飞溅对元器件的侵蚀，也能避免人员误触带电端子。箱体采用薄钢板折弯拼焊的钣金思路，整体为立式矩形结构，门板侧通过铰链与箱体框架连接，门体开启后可露出完整安装内腔，背板预留元器件固定基面，现场装配时可先在背板上排布导轨、线槽和安装板，再整体推入箱体固定，后期检修不需要拆解外围壳体。

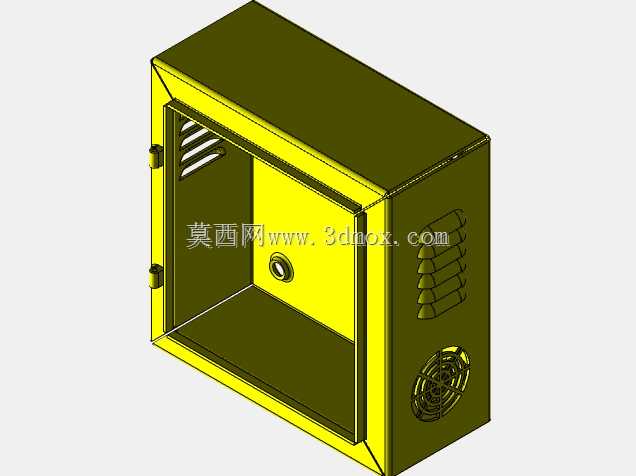

　　散热设计在外壳上做了分区处理：门板上部开出多组平行百叶通风槽，气流可沿门缝侧进入内腔；箱体侧上部布置同向冲压百叶，防止竖直下落的液体直接溅入，同时引导热空气向上流动；侧下部设置轴流风机安装位，风机外圈带防护网孔，热风可从下部强制排出，形成下进上出或者侧进侧出的通风路径。对于发热集中的开关电源、驱动器类元件，安装时可把热源贴近风机侧，端子排和弱电模块布置在远离风道直吹的区域，降低积尘对信号端子的影响。

　　外形边界以紧凑壁挂或落地旁装为原则，箱体深度控制在能够容纳单层元器件与线槽弯曲半径的范围内，宽度方向保留左右走线余量，高度方向区分上部通风区、中部操作区和下部进线区。门板内侧可加装密封条提升防护等级，铰链位置承受门体反复开启载荷，折弯边在门洞四周形成加强翻边，减少薄板门体长期使用后的翘曲。箱体下部和侧部预留敲落孔或法兰进线口，电缆从底部进入后可沿侧边线槽上行，避免线缆横跨发热元件。

　　建模时需要重点控制钣金展开一致性：百叶、风机孔、安装孔和铰链避让位都在同一板件上协同排布，折弯系数与板厚匹配，保证下料后折弯不出现孔位错位。内部安装孔位采用标准化间距，兼容常用导轨和端子排尺寸；外壳边角做折弯包边处理，既提升刚性，也避免装配时锐边划伤。整体结构不追求复杂曲面，而是以可加工、可装配、可维护为核心，在有限空间内平衡防护、散热、布线和操作便利性。
