CA6140车床支座式托架支撑结构

　　该支撑类零件属于CA6140普通车床配套的支座托架组件，在整机布局中承担轴类部件、传动杆件或管线的承托定位职能，常见于机床进给系统、润滑管路排布区域以及辅助传动单元的安装工位，工作时需承受被支撑件的静载荷与设备运行产生的小幅振动，对结构刚性和安装定位精度有明确要求。

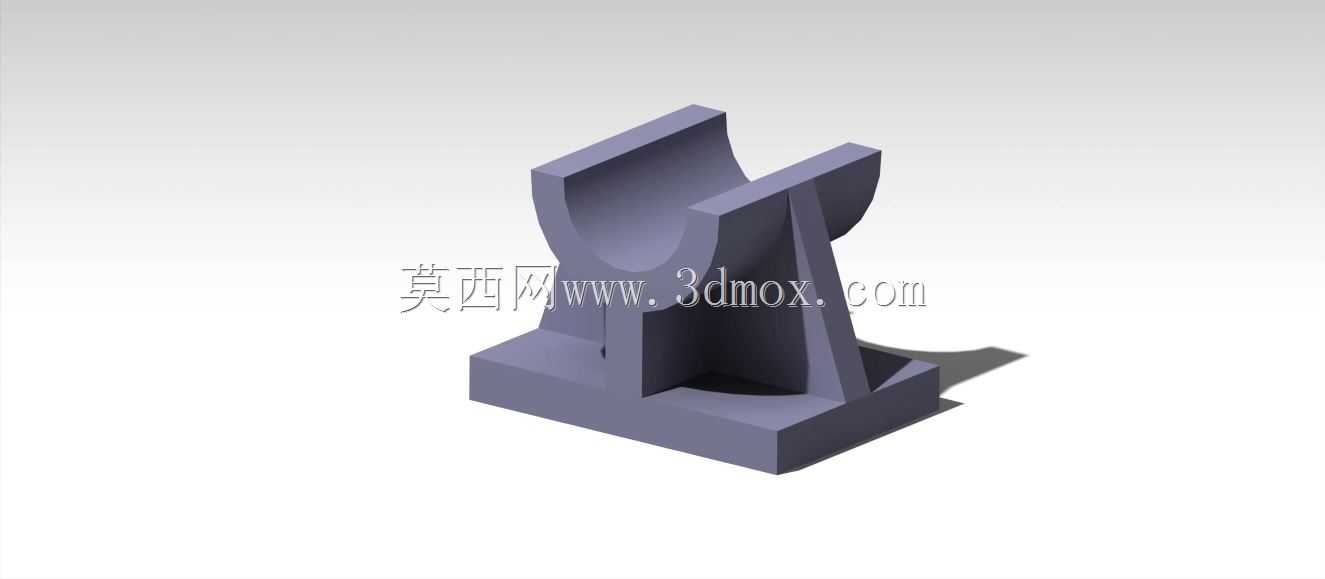

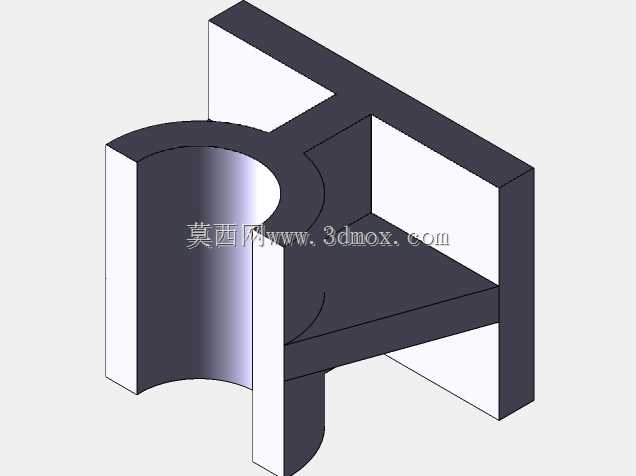

　　从结构构型来看，零件底部为整块矩形安装底板，底板上预留装配紧固孔位，可通过螺栓直接固定在车床床身、溜板或附属安装基座上，底板底面为精加工基准面，装配后能保证整个支撑件的水平度与位置公差。底板上方竖立两块对称布置的支撑板，板体顶部加工出半圆弧承托槽，圆弧槽的曲率与被支撑的轴径、管件外径匹配，轴件落位后可通过配套抱箍、压盖完成锁紧，限制径向窜动。两块竖板之间增设斜向加强筋，筋板同时连接底板顶面与竖板侧壁，从受力路径上把承托槽承受的竖直载荷分散传递到底板整个安装面，避免竖板根部出现应力集中，长期受载下也不会发生板体弯折变形。

　　设计过程中优先遵循铸造工艺合理性：所有立壁与底板交接处均设置铸造圆角，消除直角部位的应力集中缺陷，也方便铸件脱模、减少冷却缩裂风险；各壁板厚度均匀过渡，没有出现壁厚突变的结构，铸件冷却时内应力分布均衡，后续机加工后变形量可控。顶部圆弧承托面、底板安装底面、紧固孔孔位均预留机加工余量，毛坯铸造完成后，以底板底面为粗基准找正，依次铣削安装面、镗削圆弧槽、钻削连接孔，可保证承托槽中心高与安装基准的尺寸公差符合车床装配要求。

　　安装边界方面，底板的长宽尺寸决定了该支撑件在床身上的占用空间，布局时需确认底板轮廓与周边导轨、齿轮罩、管线接头无干涉；圆弧槽的中心高度需与被支撑轴的设计轴线标高一致，若相邻支撑件同轴排布，还要统一中心高公差，避免轴件安装后出现别劲、附加弯曲应力的问题。斜筋的布置方向避开了下方螺栓的拧入操作空间，装配时扳手可顺利伸入锁紧底板固定螺栓，后期维护拆卸也无需拆解周边相邻部件。这类支座托架在机床改造、备件测绘复刻场景中使用率很高，建模时完整还原筋板走向、圆角过渡与孔位特征，可直接用于铸件毛坯图生成、装配干涉校验以及受力工况校核，能帮助设计人员快速验证支撑方案在整机中的适配性。
