CA6140普通车床焊接床身底座结构

　　床身是普通卧式车床的基础承载部件，这一结构围绕CA6140车床的安装关系展开，主要承担主轴箱、进给箱、溜板箱、刀架、尾座及导轨组件的支承任务。实际车间使用中，床身不仅要承受工件旋转、刀具切削和拖板往复移动产生的交变载荷，还要约束各功能部件之间的相对位置，因此建模时重点表现了长向主体、内部隔板、端部连接面和安装基准之间的空间关系。

　　从布置思路看，整体采用狭长箱型承载形式，长度方向对应车床主轴轴线，上部为导轨及拖板运动区域，下部通过多道横向隔板和纵向加强板形成稳定骨架。这样的结构可以在控制壁厚和整机重量的同时，提高抗弯与抗扭刚度。切削过程中，主轴端的扭矩、尾座顶紧力以及刀架横向进给产生的局部载荷，会通过导轨面和连接界面传递到床身，再由底板、支脚和地脚安装位置分散到设备基础上。

　　模型在外形上保留了床架的真实装配边界：顶部平面需要与导轨安装面保持平行和直线度要求，侧面预留与进给机构、防护罩、排屑及附属件相协调的空间，底部则考虑机床调平、垫铁放置和地脚固定。内部隔板并非简单均布，而是在载荷集中、支承跨距较大以及部件连接位置附近加强，使力流能够从导轨区域顺畅传递到底部支承点。对于钣金焊接式床架而言，板件拼接位置、折弯边和加强筋的布置直接影响后续焊接变形控制，设计时需要兼顾可焊性、加工可达性与焊后导轨面修磨余量。

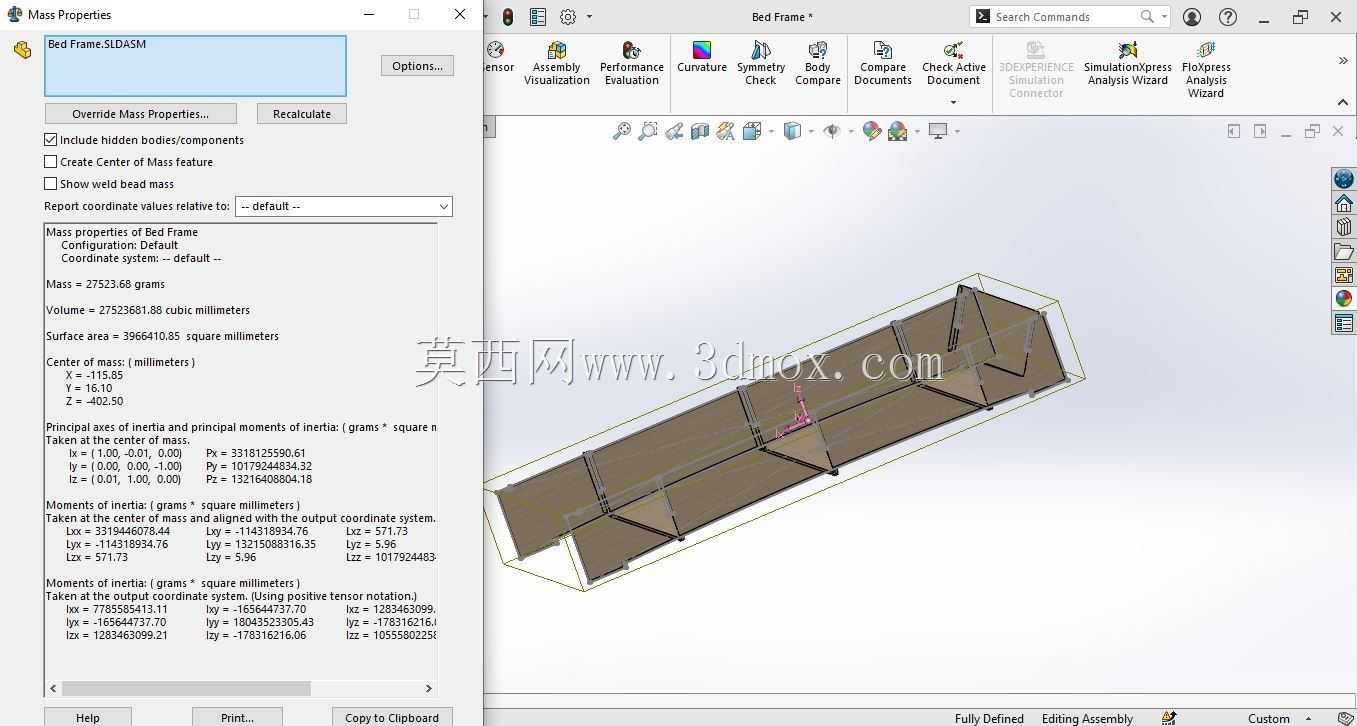

　　在设备选型和结构校核场景中，该三维结构可用于检查床身与主轴箱、尾座、溜板及外防护的干涉关系，也能辅助判断吊装、运输、就位和维护时的操作空间。长床身对水平调整较为敏感，底部支承点若布置不合理，容易在紧固地脚后产生附加扭曲，进而影响导轨精度和加工圆柱度。围绕这一点，模型将底板、支脚和内部加强腔连续表达，便于工程人员在详细设计阶段进一步加入地脚孔、焊接坡口、导轨安装孔、排屑口及减振垫等要素。

　　对于三维建模人员来说，该件适合采用骨架参考加板件拆分的方式建立：先确定主轴中心线、导轨基准面和底平面，再按受力路径布置纵梁与隔板，最后完善开孔、翻边和连接面。这样既能保证床身与整机其他部件的坐标关系统一，也为后续工程图、焊接件明细和工艺拆分提供清晰依据。
