CA6140车床配套柔性防护床单钣金件

　　该件为CA6140普通卧式车床床身导轨区域配套的柔性防护覆盖钣金件，在车床整机布局中承担导轨面遮挡、切削碎屑阻挡、切削液导流的核心作用，属于车床床身部件的外防护配套结构。从整机安装边界来看，该件沿床身导轨轴向通长布置，长度方向完全覆盖床鞍的全行程移动区间，宽度方向贴合床身导轨外侧的安装基面，高度方向从床身导轨顶面延伸至床鞍下部的滑移间隙位置，安装后与床鞍随动部位形成搭接密封，不会干涉床鞍、刀架部件的纵向进给动作。

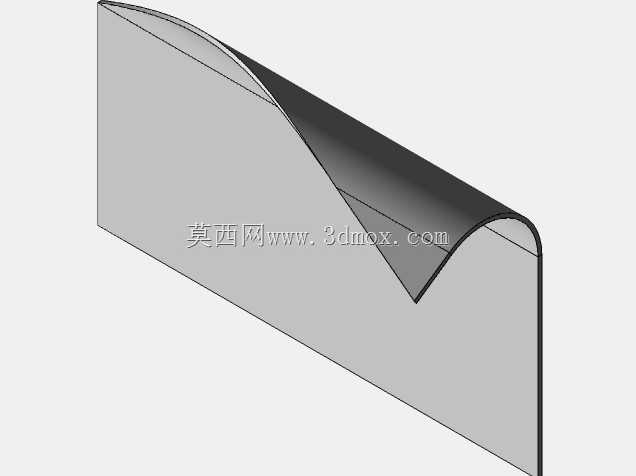

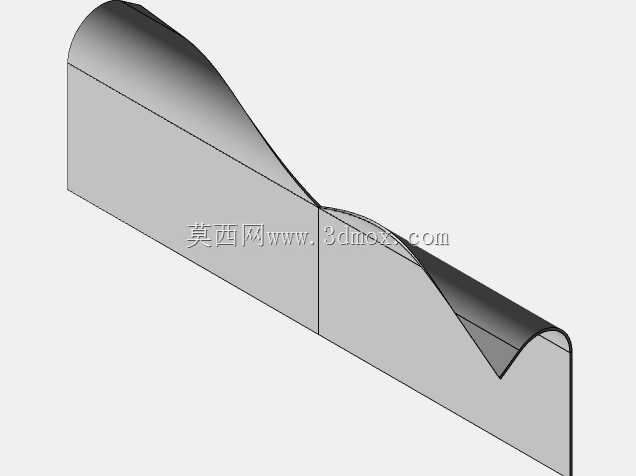

　　结构设计上采用薄钢板折弯成型工艺，整体为长条形薄壁钣金结构，两端设置圆弧翻边，翻边曲率匹配床身端部的防护轮廓，既消除钣金锐边的安全隐患，也提升薄板件的整体刚性，避免长跨度薄板在机床运行振动下产生共振异响。中段的折线折弯造型并非外观装饰，该折弯棱线沿床身切屑下落的自然轨迹布置，加工过程中飞溅的切屑、喷淋的切削液落到防护面后，会沿折弯形成的倾斜导面自然向床身尾部的排屑区域滑落，避免碎屑堆积在导轨接缝处。

　　建模过程中优先采用薄壁钣金特征搭建基础轮廓，两端的圆弧卷边通过扫描特征生成，中段的变斜率折弯面通过放样折弯实现，全程保留钣金件的均匀壁厚属性，可直接展开得到平板下料轮廓，对接车间的数控折弯、激光切割工序。设计时校核了床鞍全行程的运动包络，防护件的内侧面与床身导轨安装面预留2mm的安装调整间隙，两端圆弧边与床身端罩的搭接量控制在15mm，既保证防护密封无缺口，也不会因机床长期运行的装配累积误差产生运动干涉。

　　实际车间使用场景中，该防护件可阻挡80%以上的飞溅切屑直接掉落在导轨刮屑板外侧，大幅减少导轨面的磨粒磨损，同时避免切削液顺着床身缝隙渗入下部的润滑油腔，维持车床润滑系统的清洁度。薄壁结构的自重极低，不会给床身增加额外负载，折弯成型的加强结构无需额外焊接加强筋，整体工艺性优异，适配普通卧式车床的批量装配与老旧机床的防护改造场景。
