CA6140车床专用工装夹具气缸结构

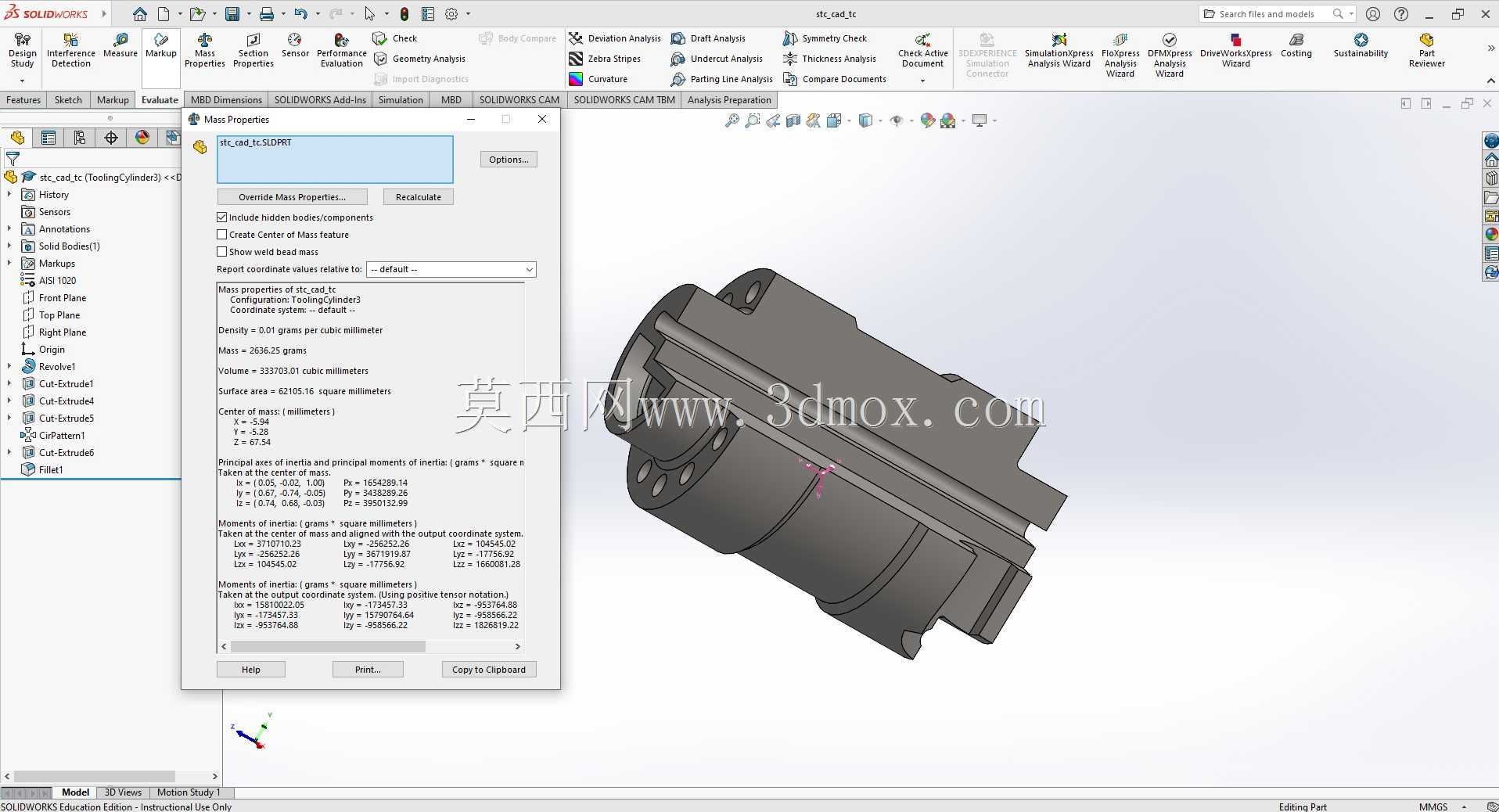

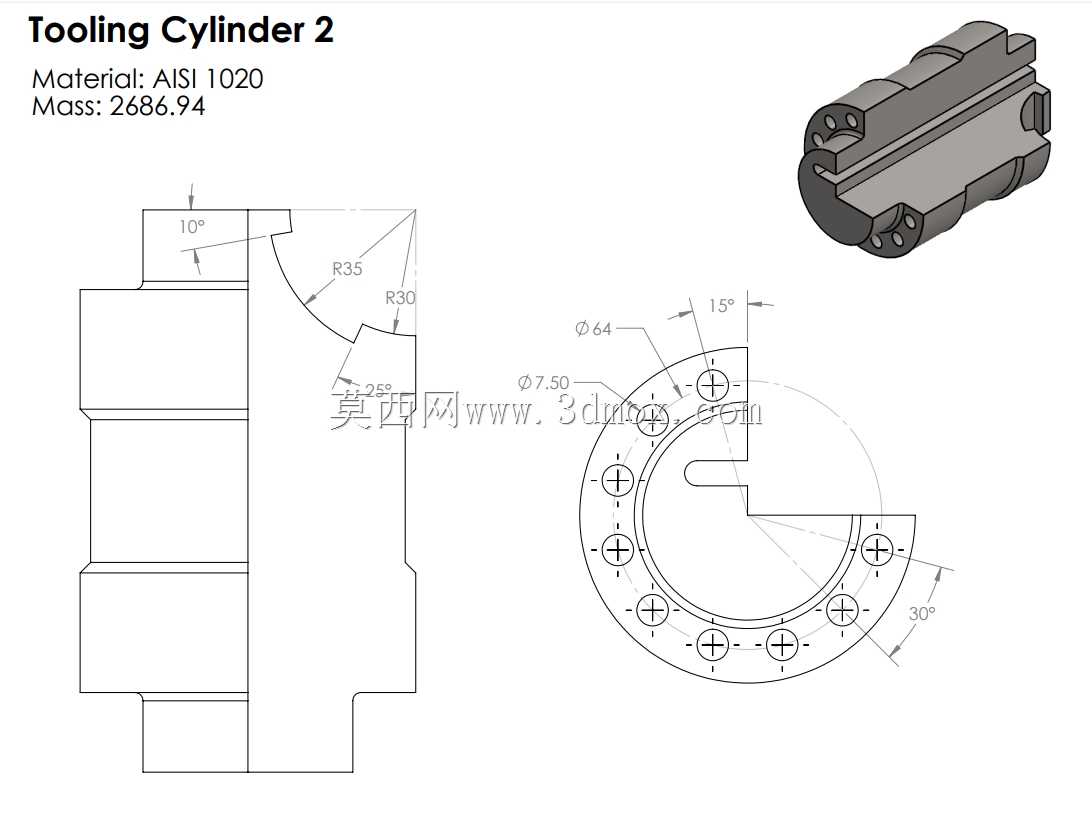

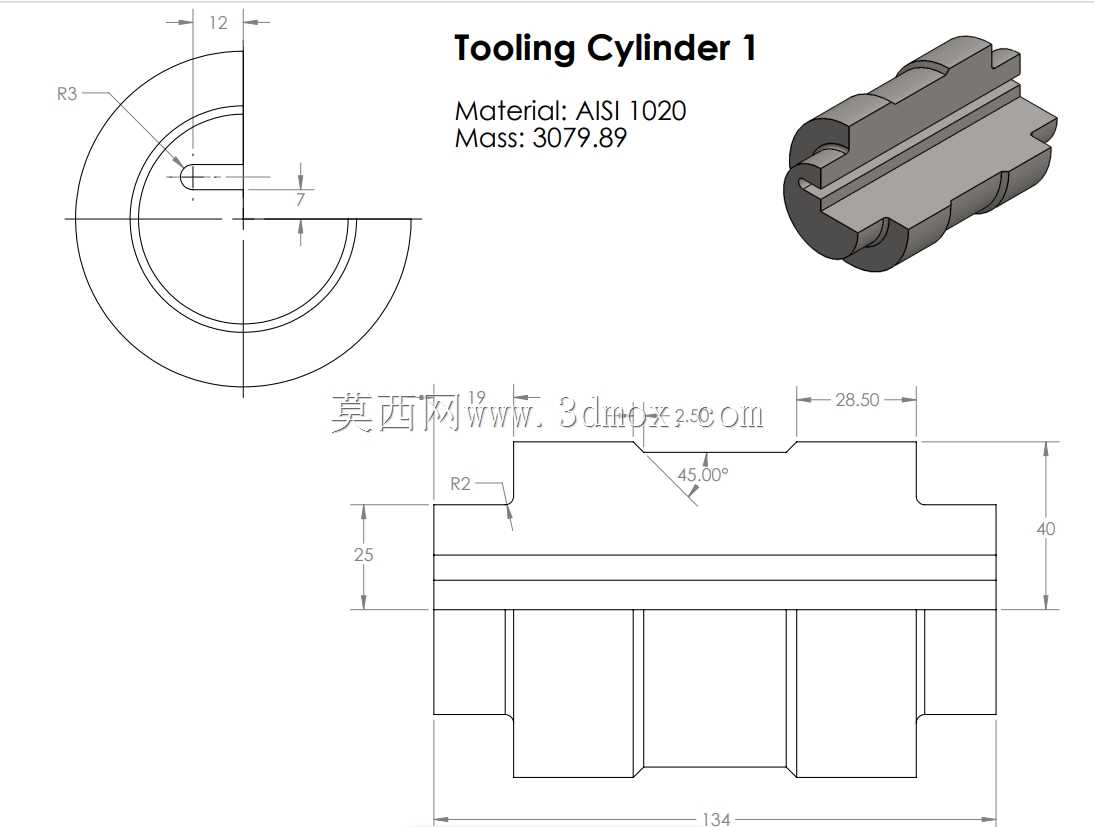

　　在普通卧式车床的批量加工场景里，工装气缸是夹具系统里承担自动夹紧动作的核心执行件，CA6140作为车间里保有量极高的通用车床，配套的这类气缸往往直接安装在床头夹具侧或者专用工装的安装基座上，替代人工扳手锁紧，大幅缩短工件装夹的辅助工时。从实际使用逻辑来看，这个零件的轴向总长控制在40mm，主体外圆的轮廓边界完全适配CA6140刀架附近或者夹具安装位的预留空间，不会和回转的工件、走刀的刀排发生运动干涉。零件端部的R3圆弧槽、侧面宽度12mm的平键定位结构，是用来和夹具的拨叉、定位销配合的，气缸动作时，轴向的推力通过这个槽口传递给夹紧压块，完成工件的顶紧或者松开。设计这个零件的时候，首先从端面的二维轮廓入手，先绘制出带环形槽的回转截面，

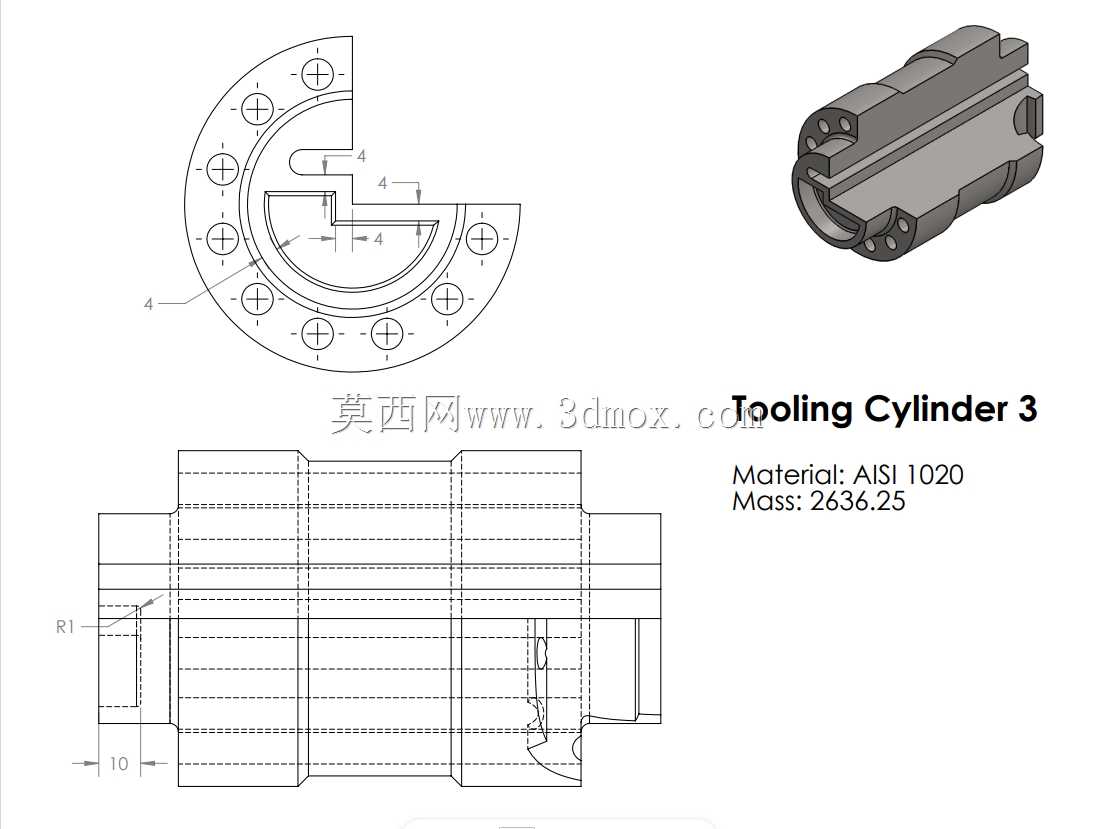

　　通过回转特征生成基础的圆柱基体，之后在径向平面上切出12mm宽的侧向通槽，这个槽的作用是避让夹具的传动摆杆，保证气缸往复运动时摆杆可以在槽内小角度摆动。后续在圆柱的另一侧加工出深度10mm的切口，再对端部的环形凹槽做1mm宽度的切槽处理，这些槽位分别用来安装密封挡圈、轴向定位卡环，避免气缸在往复动作时出现轴向窜动。零件中段标注的45度倒角、R2过渡圆角，一方面是去除机加工后的锐边，避免装配时划伤操作人员和密封件，另一方面圆角过渡可以降低淬火、车削加工时的应力集中，避免气缸在高频次夹紧动作下出现根部断裂。零件选用AISI1020优质碳素结构钢，这种材料的切削性能优异，车削加工后表面粗糙度容易达到Ra1.6的要求，

　　同时经过表面渗碳淬火后，工作面的硬度可以满足长期往复摩擦的使用需求，不需要采用昂贵的合金钢材，完全适配普通车床工装的低成本改造需求。从安装边界来看，零件轴向28.5mm的配合段是直接装入夹具的导向孔内，配合公差选H7/h6的间隙配合，保证气缸滑动顺畅不会卡滞，总长度40mm的尺寸留出了两端的行程余量，即使夹紧行程出现少量磨损补偿，也不会出现活塞顶死或者行程不足的问题。这类工装气缸在实际车间改造里，经常用来配套车床的气动卡盘、专用件的液压夹紧夹具，相比手动夹紧，它的夹紧力一致性更好，批量加工时不会因为人工锁紧力度不一致导致工件装夹变形，尤其适合轴类、套类零件的连续车削作业，零件上的所有平面、槽口、圆弧特征都完全按照车削和铣削的工艺顺序设计，不需要特殊的五轴加工设备，普通车床搭配铣床就可以完成全部加工，非常适合中小机械加工厂的自制工装需求。
