CA6140车床开槽式定位支承块

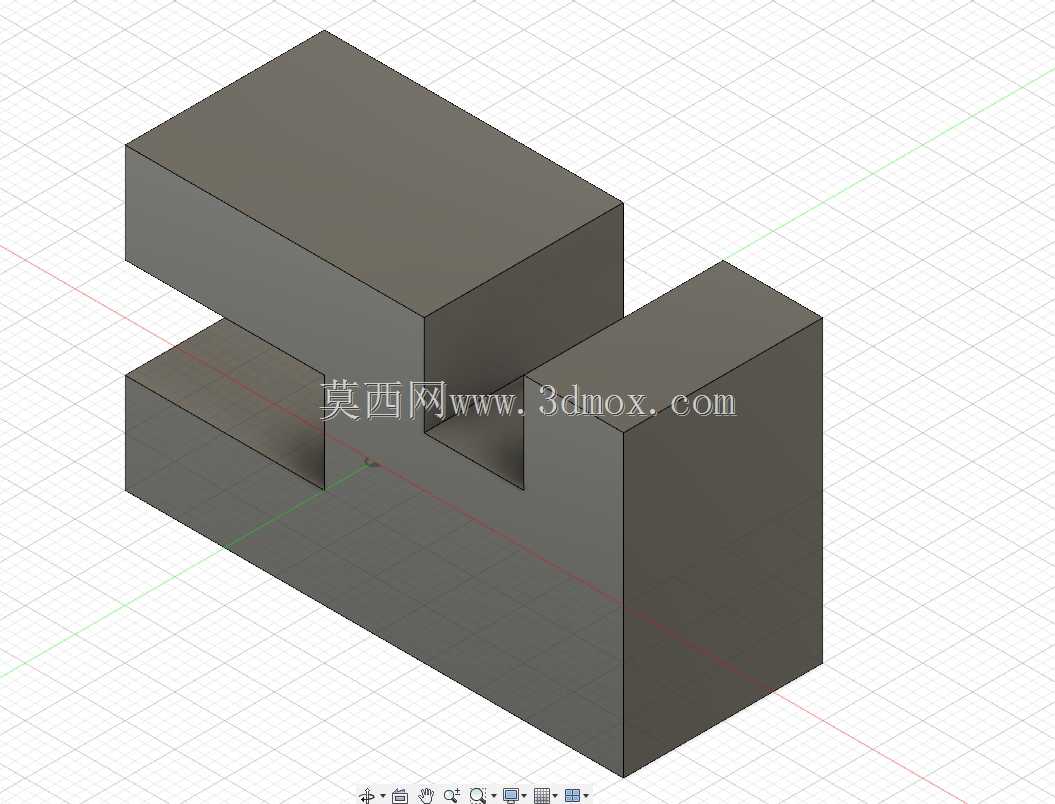

　　该零件为CA6140普通车床配套的开槽式定位支承块，属于机床工装系统里的基础限位支承构件，整体采用长方体基体中部贯通开槽的构型，在车床夹具装夹、工件侧向定位、刀架行程限位以及溜板辅助支承场景中承担刚性抵靠与位置约束作用。零件建模阶段优先保证各配合面的形位公差逻辑：上下两个大平面为平行支承基准，建模时严格约束两面平行度，开槽的内侧两个竖直面与底面保持垂直，槽口宽度尺寸预留了实际装配的修磨余量，现场装配时可根据配对导轨或者工件的实际尺寸配磨槽壁，消除装配间隙带来的定位窜动。从安装边界来看，零件整体外轮廓为规整长方体，无外伸凸台，占用安装空间紧凑，底面可直接贴合车床中拖板T型槽配套的定位基板，侧面可通过紧定螺钉或者压板完成锁固，

　　开槽空间可容纳配套的定位凸键、工件伸出端或者夹具导向肋，安装时无需额外避让周边管线与操作手柄。设计思路上摒弃了复杂曲面与多余减重结构，采用整体实心块构型，车床运行时切削振动会持续传递到支承位置，实心结构的刚性远优于焊接拼装件，长期受侧向抵靠力不会出现焊缝开裂、形变偏移的问题；中部通槽的设计一方面可以让穿过槽体的工件或者拉杆完成跨接定位，另一方面槽体的两个内侧立面可同时作为双向定位面，限制工件两个方向的自由度，减少夹具上额外定位元件的数量。在实际车床加工场景中，这类支承块常布置在三爪卡盘侧方作为长轴类零件的轴向限位基准，也可安装在尾座附近作为异形工件的侧向靠挡，替换不同槽宽的支承块即可适配不同直径的工件定位需求，

　　零件所有棱边均做了小倒角处理，既消除装配时的锐边割手风险，也避免淬火处理时棱边出现应力集中开裂。建模过程中所有特征均采用拉伸切除完成，特征树逻辑清晰，后续工程人员如果需要修改槽宽、整体高度或者外轮廓长宽，直接编辑对应拉伸参数即可快速衍生出同系列不同规格的支承块，无需重新绘制草图，能够直接对接后续的工程图导出、工艺卡编制与数控铣削加工流程，零件的基准选择完全匹配车床实际装夹的定位逻辑，不存在设计基准与工艺基准错位的问题。
