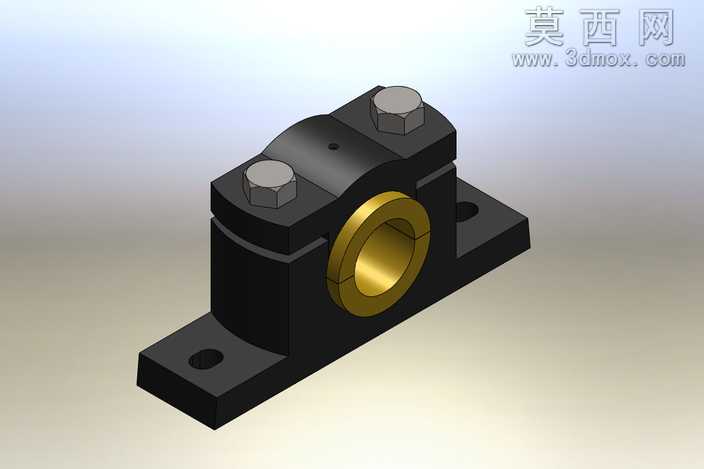

剖分式滑动轴承座三维结构设计

本模型采用SolidWorks完成全参数化三维建模，整体遵循剖分式轴承座的经典结构逻辑，建模过程优先保证各装配部件的尺寸配合精度，从底座基体开始逐步完成各特征搭建。首先构建带安装孔的下底座结构，底座两侧设计对称的螺栓安装凸台，预留两个贯穿式安装沉孔用于设备台面固定，底座与上盖的结合面做精准的平面配合约束，保证合模后无错位间隙。上盖部分设计为圆弧拱形结构，顶部开设小型润滑油注油孔，用于后续轴承运转时的润滑介质注入，上盖与底座通过两个六角头螺栓实现锁紧连接，建模时对螺栓头的六角轮廓、螺纹段的简化特征都做了还原，保证装配关系清晰可辨。中间的轴瓦部分采用铜合金材质渲染，与黑色的铸铁材质基座形成鲜明视觉区分，轴瓦为对开式结构，内孔做光滑圆柱面处理，与转轴形成回转配合，外圆与基座的内圆弧面做过盈配合约束，保证运转时轴瓦不会发生周向转动。渲染阶段采用金属质感材质区分不同部件：基座部分赋予哑光铸铁材质，调整粗糙度参数模拟铸铁件的磨砂质感，螺栓赋予镀锌钢材质，添加轻微反光效果体现金属紧固件的质感，铜轴瓦部分赋予黄铜材质，调高金属度与反光参数，突出铜合金的色泽特征。整体结构设计充分考虑剖分式轴承座的拆装便利性，无需拆装轴端的传动部件即可完成轴承的更换与维护，安装底座的孔位间距、轴瓦内孔直径、螺栓锁紧位置都参考通用机械设计标准做参数化设定，可直接用于同规格轴承座的结构参考与教学演示，模型各部件间无干涉，装配约束完整，可直接生成爆炸视图展示内部装配关系，也可导出工程图用于生产加工参考。
