剖分式滑动轴承座装配结构三维设计

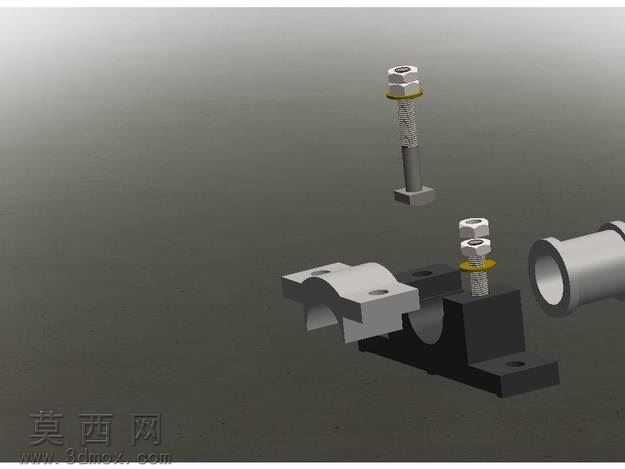

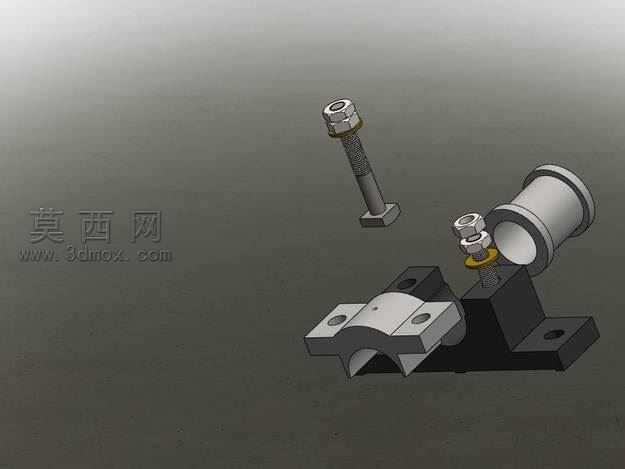

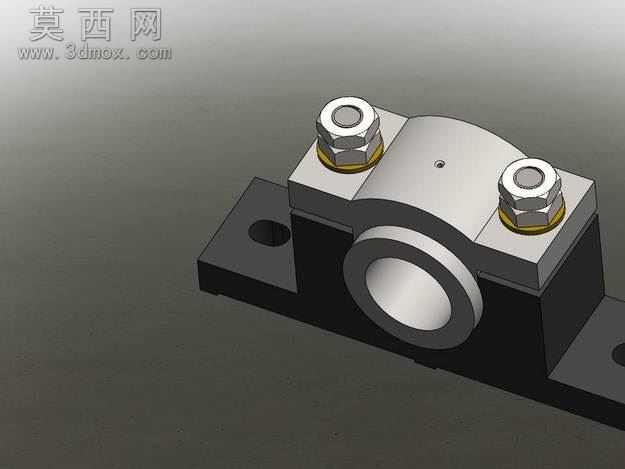

本作品为剖分式轴承座的完整三维装配设计，采用三维参数化建模软件完成全零件的特征构建与整体装配，建模过程严格遵循机械设计规范，还原剖分式轴承座的真实结构与装配逻辑。建模阶段首先完成底座基体的特征搭建，通过拉伸、切除、孔特征构建底座的安装底板、下半轴瓦支撑腔、螺栓安装凸台等结构，保证底座安装孔的位置度、支撑腔的圆弧同轴度符合装配要求；随后构建上轴承盖部分，对应底座的轴瓦腔做匹配的圆弧特征，同时加工与底座对齐的螺栓过孔，保证上下部分合装后轴瓦安装腔为完整的圆柱面，可完美适配对应规格的轴瓦零件。配套的紧固件部分，单独构建了六角头螺栓、六角螺母、防松垫圈的细节特征，还原螺纹段的牙型简化结构、螺母的倒角、垫圈的环形结构，保证装配时紧固件与安装孔的配合间隙符合机械装配公差要求。渲染阶段为不同零件赋予差异化的材质表现：轴承座上下主体采用铸铁哑光材质，还原铸铁件的深灰磨砂质感，表面添加细微的铸造纹理提升真实感；螺栓螺母采用镀锌钢材质，带有轻微的金属反光与镀锌层的淡蓝光泽；垫圈采用黄铜材质，呈现暖金色金属质感，与钢件形成视觉区分；背景采用渐变灰色哑光地面，添加柔和的环境光与定向补光，弱化生硬阴影，突出装配体的结构层次。设计思路围绕剖分式轴承座的装拆便利性展开，相较于整体式轴承座，该对开结构可在不拆卸轴端传动部件的情况下完成轴承的安装、检修与更换，大幅降低设备维护成本；建模过程中严格校验上下合模面的平面度、螺栓孔的同轴度、轴瓦腔的圆柱度，保证虚拟模型可直接用于后续的工程图导出、装配干涉检查、有限元受力分析等工作，整体装配体完整呈现了剖分式轴承座从基座、上盖到紧固件的全部组成，清晰展示各零件的装配位置与连接关系，可作为机械设计教学、零部件选型参考、设备改造设计的三维参考素材。
