压铸锌合金涡轮叶片结构三维设计

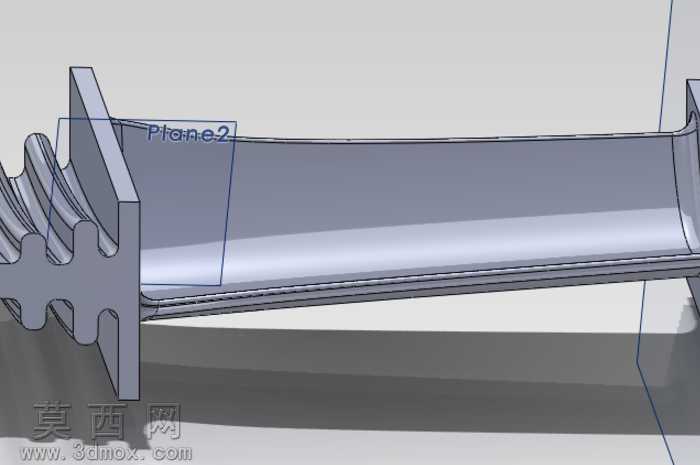

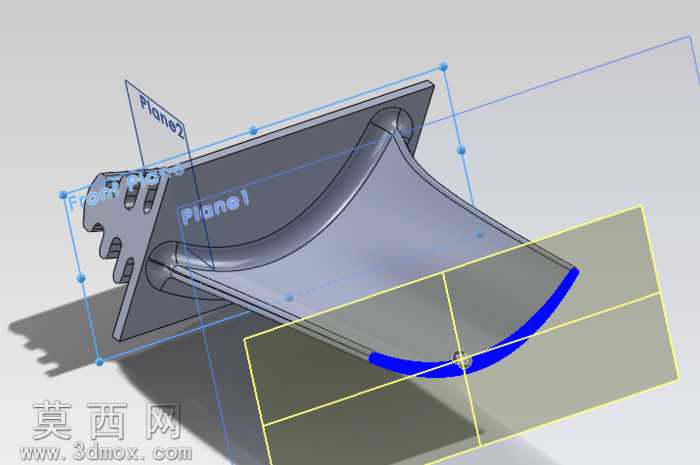

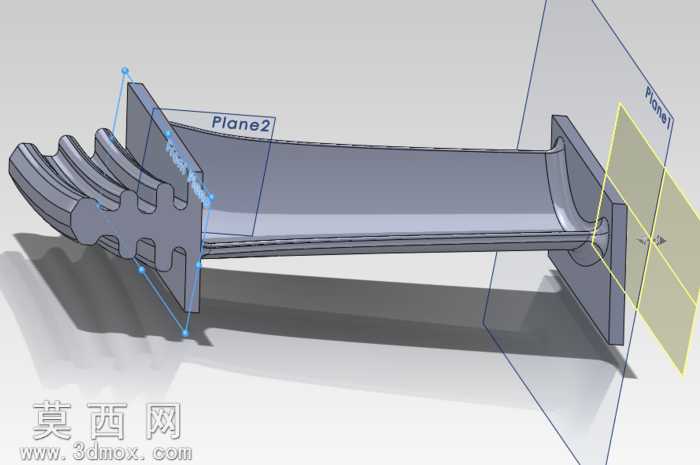

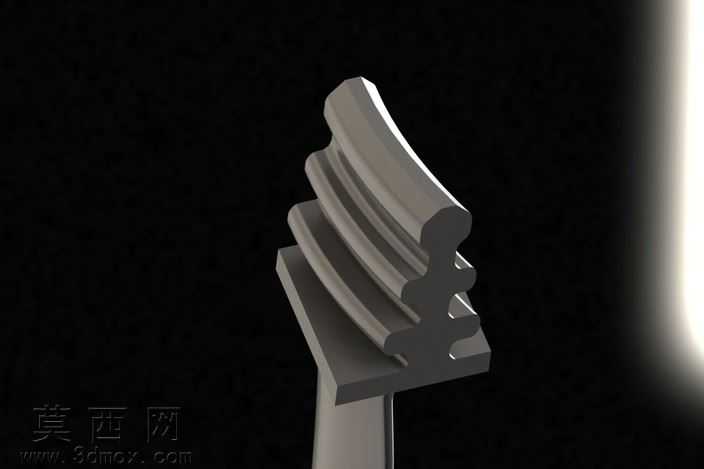

本作品为涡轮叶片的三维结构设计，建模过程依托三维参数化设计软件完成，整体围绕适配压铸锌合金材料e420h-II的切削减材加工演示需求展开，完整还原了涡轮叶片的核心结构特征。建模初期首先梳理涡轮叶片的功能逻辑，明确该叶片作为动力转换核心部件，需要兼顾结构强度与流体导向性能，同时匹配对应压铸锌合金材料的加工特性，因此在草图绘制阶段就对各部分尺寸做了参数化定义，方便后续调整与修改。建模过程中，首先构建叶片的主体翼型结构，通过多截面曲面放样生成叶片的流畅曲面轮廓，保证叶身的曲面过渡平滑无突兀折角，既符合流体流经表面的动力学要求，也能满足后续压铸成型、切削加工的工艺合理性；叶身一端设计有带定位卡槽的榫头结构，通过拉伸、切除、阵列等特征操作完成榫头的齿形轮廓与定位槽结构，该部分用于实现叶片与轮盘的装配定位，建模时严格控制各齿形的尺寸公差与配合间隙，保证装配时的定位精度与连接强度；叶身另一端设计有封边挡边结构，通过薄壁拉伸与圆角过渡完成，用于工作过程中阻挡流体侧漏，提升部件的工作效率。建模全程对各尖锐棱边做了适配加工要求的圆角处理，避免应力集中的同时，也符合锌合金压铸件的工艺设计规范，减少后续加工过程中的崩边风险。完成实体建模后，对模型赋予了接近金属材质的哑光金属外观，在渲染环境中添加了柔和的环境光与方向光源，清晰展现叶身曲面的流畅度与各部分结构的衔接关系，同时保留了建模过程中的参考基准面显示，方便查看建模的参考逻辑与特征构建顺序。整个模型完整还原了涡轮叶片从榫头定位结构到叶身翼型、端部挡边的全部结构，可直接用于压铸锌合金零件的切削加工演示、结构原理展示以及相关工艺教学场景，各特征参数可根据实际使用需求灵活调整，适配不同尺寸规格的涡轮部件设计需求。
