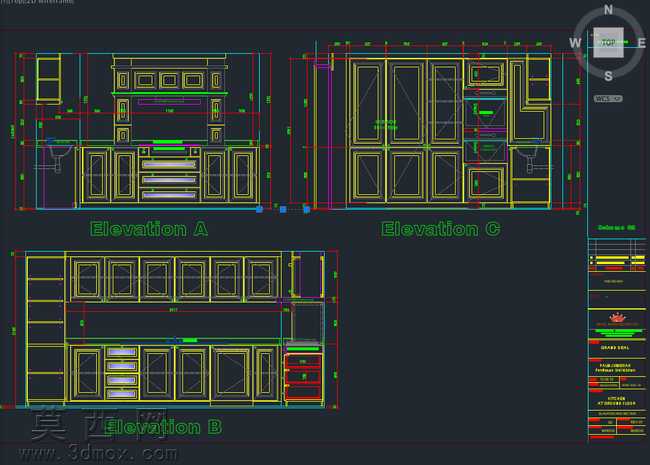

整体定制橱柜多立面结构设计图纸

本套设计围绕整体定制厨房橱柜展开，依托三维建模软件完成全流程结构搭建，首先按照家用厨房的常规操作动线规划功能分区，将备餐区、烹饪区、储物区、电器嵌入区进行合理排布，在建模初始阶段就严格遵循人体工程学尺寸标准，对台面高度、柜体进深、吊柜悬挂高度进行精准参数化设定，避免后续生产出现尺寸偏差。建模过程中采用分层构建逻辑，先搭建整体柜体的框架结构，明确地柜、吊柜、高柜的衔接关系，对不同功能的柜体单元进行独立建模，包含抽屉单元、对开门储物单元、开放格置物单元、电器嵌入预留单元，每个单元的板材厚度、拼接结构、五金安装位都做了精细化还原，确保结构符合实际生产的工艺要求。材质设定阶段，区分不同部位的材质属性，柜体基材采用常规家装橱柜的实木颗粒板材质参数，柜门根据不同立面的设计需求，分别设置了模压门板、实木边框门板的材质效果，台面设置石英石材质属性，对拉手、铰链、抽屉导轨等五金配件也做了对应的金属材质还原，保证渲染后能够直观呈现成品的视觉效果。图纸包含三个核心立面的完整结构表达，分别对应厨房不同墙面的橱柜布局，每个立面都标注了详细的尺寸定位，涵盖整体外轮廓尺寸、单元柜体分隔尺寸、门板分缝尺寸、台面悬挑尺寸，同时对水电预留位、电器嵌入位的尺寸做了明确标注，能够直接对接生产端的拆单需求。设计思路上兼顾实用性与美观性，在保证储物容量充足的前提下，通过对称式的门板排布、开放格与封闭柜门的搭配，提升立面的视觉层次感，针对不同立面的空间特点调整功能布局，比如靠近烹饪区的立面设置抽屉拉篮方便厨具收纳，靠近窗边的立面设置高柜嵌入烤箱、蒸箱等电器，充分利用厨房的垂直空间，同时预留出足够的操作台面空间，满足日常备餐、烹饪的使用需求。建模过程中还对柜体的拼接工艺做了结构验证，确认侧板与层板的连接位、背板的安装槽位、柜门的开合空间不存在干涉问题，保证设计方案能够落地生产，避免实际安装时出现结构冲突。
