后掠式航空机翼曲面结构造型

　　后掠翼是现代亚声速与跨声速飞行器上极为常见的气动承力构件，其核心价值在于通过机翼前缘相对机身横轴形成后掠夹角，降低垂直于前缘方向的有效来流马赫数，延缓激波产生，从而改善高速巡航状态下的阻力特性。这一结构在民航客机、运输机、长航时无人机以及部分高速验证机上广泛使用，设计时需要同时兼顾气动效率、结构刚度、油箱布置、挂点安装与翼身融合过渡。

　　从三维建模角度看，该构件的难点不在实体厚度本身，而在翼面空间曲面的连续构建。机翼沿展向并非等截面直条，翼根弦长较大、翼尖弦长收窄，翼型厚度沿展向逐步减薄，前缘半径、后缘角、扭转角和上反角都可能随站位变化。建模时通常先建立若干控制剖面，再通过多截面曲面或引导线放样形成上下翼面；后掠布局要求各剖面气动中心沿后掠轴线排列，若直接平移翼型，容易造成前缘折线、曲面扭曲或后缘收口异常。

　　实际工程中，机翼外形需要服务于明确的飞行任务。翼根区域承受较大弯矩与扭矩，通常与中央翼盒、机身加强框或起落架附近结构相连，安装边界要预留对接面、紧固件位置和检修空间；翼尖区域刚度相对较弱，设计上更关注颤振裕度、翼尖涡干扰与诱导阻力。模型若用于概念方案，可重点表达翼面曲率、后掠角和展弦比；若用于详细设计，则需进一步拆分蒙皮、翼梁、翼肋、前缘缝翼、后缘襟副翼以及整体油箱空间。

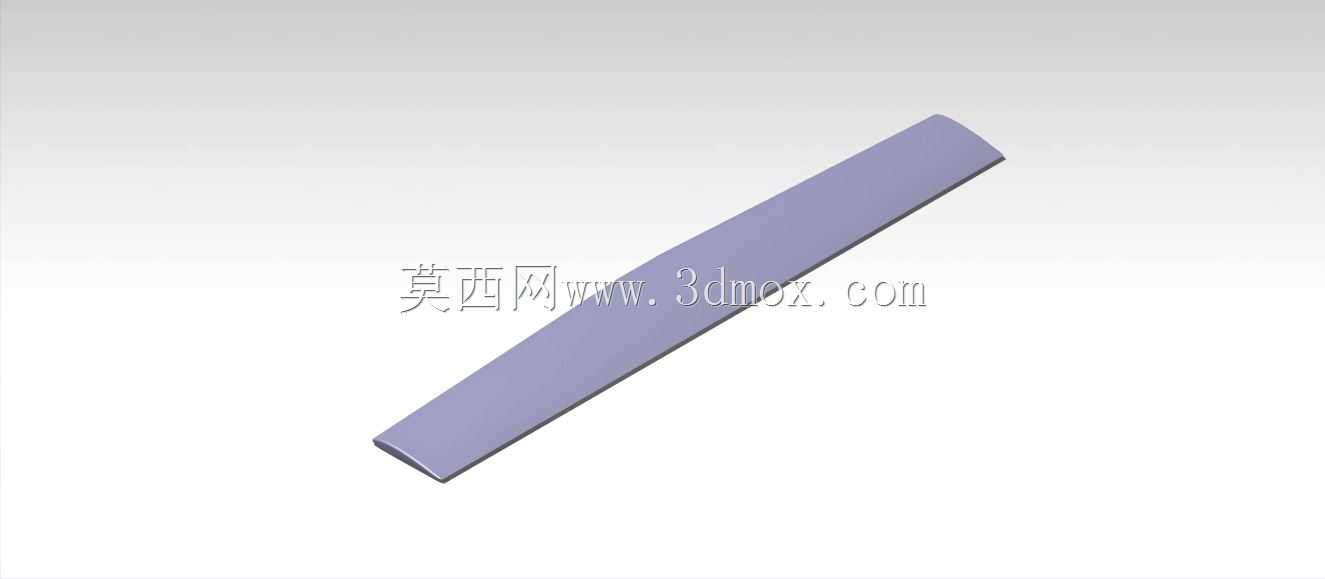

　　该造型呈现细长后掠形态，弦向从圆润前缘过渡到较薄后缘，展向带有平滑收束，适合作为气动外形验证、教学演示或飞机总体布置的基础几何。结构处理上，翼身对接段应保留足够的根部高度，以便布置主翼梁和接头；外段则可逐步减小相对厚度，使表面光顺并降低波阻。曲面检查时需关注高斯曲率分布、前后缘连续性以及上下翼面接合处的微小褶皱，这些问题在数控加工、CFD网格划分或3D打印缩比模型时都会被放大。

　　安装边界方面，机翼并非孤立零件，它需要与机身坐标系、发动机吊挂、襟翼导轨、副翼作动器和燃油系统协调。后掠角增大有利于高速性能，但也会使翼根弯矩方向、失速特性和操纵面效率发生变化，因此模型构建不能只追求外观流线，而应保留可参数化调整的剖面站位、后掠轴线和扭转分布，为后续气动分析、结构校核与样机加工提供稳定的几何基础。
