CA6140车床配套螺旋顶升支撑构件

　　在普通卧式车床的现场安装、工位调整与检修作业场景中，这类螺旋顶升构件承担着不可替代的刚性支撑作用。CA6140作为车间保有量极高的通用卧式车床，整机就位时需要对床身水平度进行反复校准，传统斜垫铁调整存在滑移风险、承载后易出现微量走位，而采用螺旋副传动的顶升支撑，可通过螺纹自锁特性长期保持调整后的高度，不会因设备运行振动出现松脱回落。

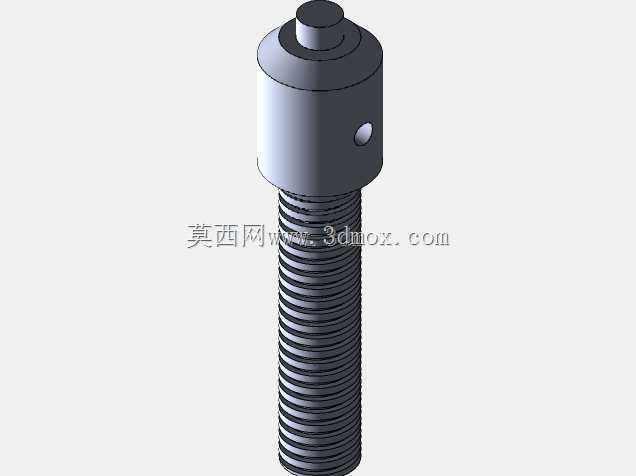

　　从结构设计逻辑来看，该构件下部为全长连续传动外螺纹，上部为带径向销孔的圆柱承载头，顶端设置小直径凸台。传动段采用标准梯形螺纹牙型，牙侧角经过优化，既保证旋转顶升时的传动效率，又能在任意行程位置实现可靠自锁，无需额外锁紧机构即可承受轴向静载荷。上部圆柱头侧面的径向通孔用于穿设撬杆或加力杆，现场作业时无需配套专用扳手，使用车间常用的圆钢棒即可插入孔内转动构件，完成高度微调，这种设计完全适配机修车间的实操习惯，避免了专用工具遗失后无法操作的问题。顶端的小凸台用于嵌入床身底座的定位凹坑，保证顶升过程中支撑点不会横向滑移，凸台与凹坑采用小间隙配合，安装时可快速对位，不会出现卡滞。

　　外形尺寸与安装边界方面，该构件的螺纹段公称直径匹配CA6140车床床身底座的支撑安装孔位，螺纹有效行程覆盖车床水平校准所需的全部调整量，上部圆柱头外径小于床身底座支撑面的沉孔内径，顶端凸台高度适配底座定位坑深度，整体轴向总长度在完全缩回状态下可放入地基预留的支撑凹槽内，完全伸出时仍保留足够的螺纹啮合长度，不会出现螺纹脱扣、有效啮合牙数不足的安全隐患。

　　实际功能特性上，该构件区别于液压千斤顶的核心点在于无密封件、无液压油，不存在长期使用后泄漏泄压的问题，在车间多粉尘、少量切削液飞溅的环境下，螺纹副仅需定期涂抹润滑脂即可长期稳定工作，维护成本极低。它既可以在车床初次安装时用于多点同步调平，也可在车床大修、主轴箱拆解作业时作为临时刚性支撑，托住床身局部载荷，配合垫铁完成水平度复核。建模过程中需重点保证螺纹牙型的轮廓精度、径向销孔与圆柱轴线的垂直度、顶端凸台与主体的同轴度，这些形位公差直接影响现场装配时的对位顺畅度与承载后的受力均匀性，若销孔轴线歪斜，穿入加力杆后会出现别卡，转动时附加额外弯矩，严重时会造成螺纹局部受力过载。
