车床插件带快速返回机构的工装装置

　　这套机构面向普通车床辅助加工场景，主要用于在CA6140这类卧式车床上扩展插件式动作单元，解决常规进给完成后执行件回程耗时长、节拍不稳定的问题。实际产线里，小型轴套、接头类零件在车削端面、沟槽或完成装夹联动动作时，工作行程往往只占整个循环的一小部分，空程返回如果仍按工作速度运行，会直接占用有效加工时间；快速返回机构通过轮系、摆杆和滑动导轨的配合，使工作段保持平稳低速，回程段自动获得较大位移速度，从而缩短辅助时间。

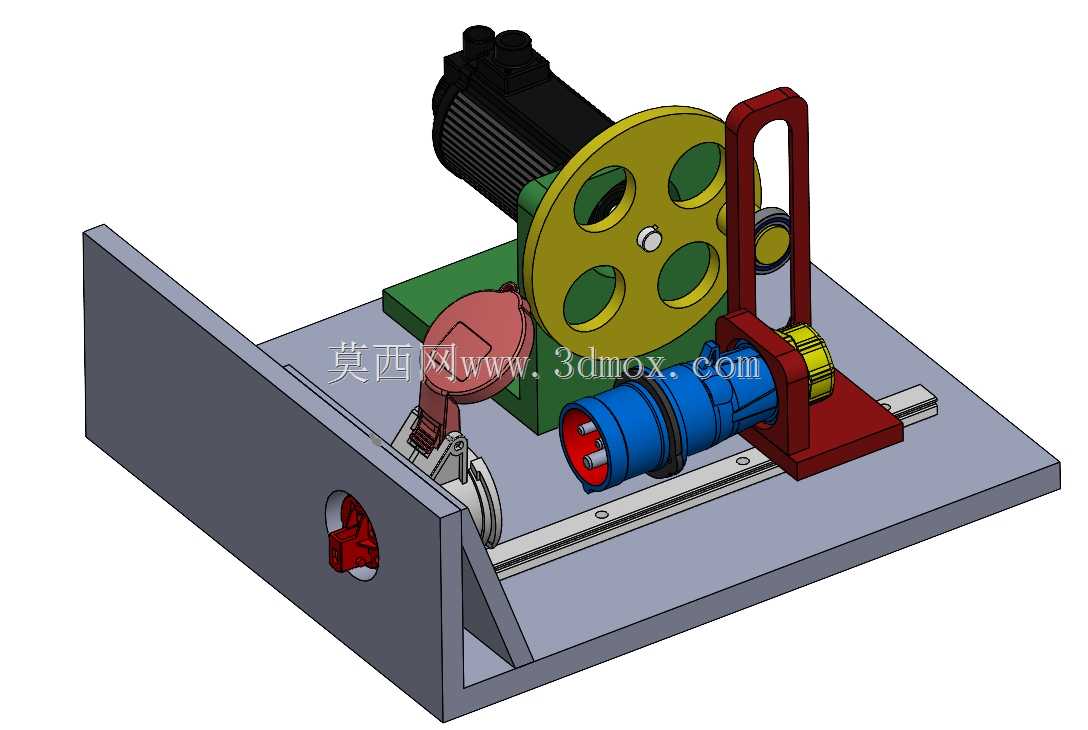

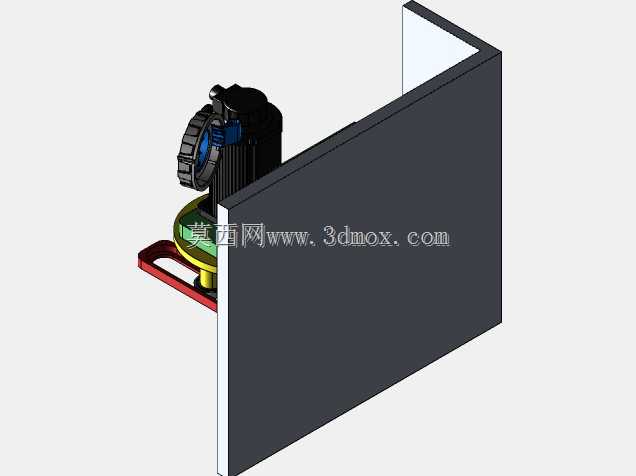

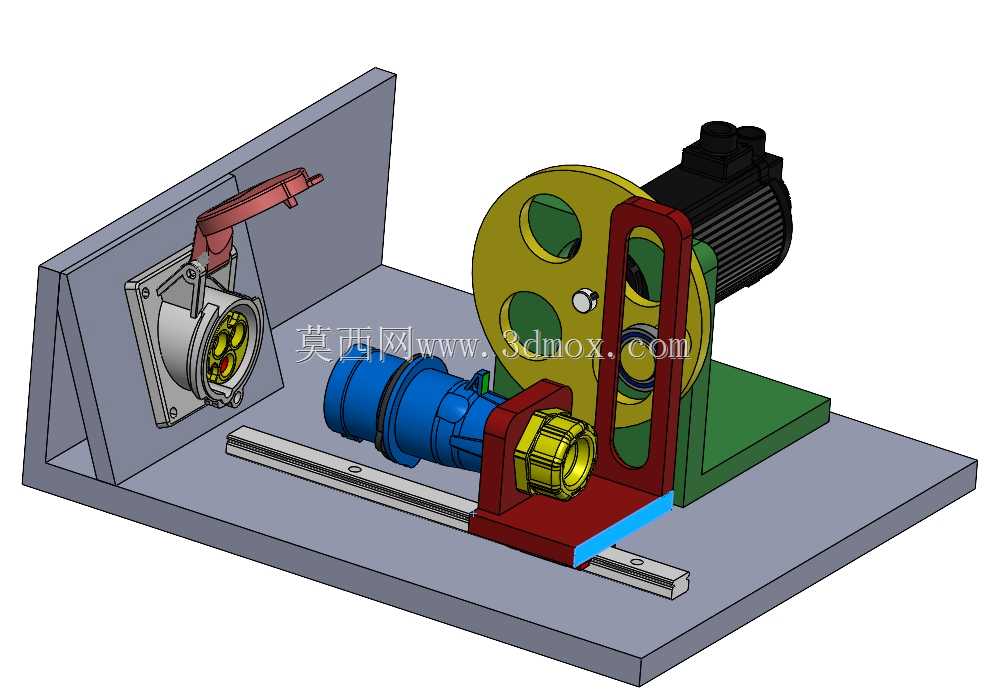

　　从结构布置看，装置采用底板集成方式，左侧立板用于安装插件执行端，中部布置直线导轨和滑动工作部件，右侧通过带轮、减速部件和动力元件形成驱动链。底板承担安装基准作用，各功能组件均以贴合面、定位边和紧固件固定，便于在机床工作台或工装平台上找正。立板上的执行件靠近工件侧，适合完成插拔、推送、让位或辅助夹紧等动作；中部蓝色筒状部件与黄色连接座沿导轨移动，承担主要直线输出；红色支架和轮系则把旋转运动转换为具有急回特性的往复运动。

　　设计思路上，机构没有把高速回程直接依赖电机反转，而是利用机械传动轨迹实现速度差异，这样在工作行程中负载较大、运动要求平稳，回程时负载较小、允许快速通过，运动节奏更符合切削辅助动作的真实工况。大直径带轮既承担传动，也具有一定惯量储备，可减小往复过程中的速度波动；导轨副承担径向和侧向载荷，使输出部件保持直线轨迹，避免插件端在反复动作中产生偏摆。

　　安装边界方面，底板需要预留电机、带轮护罩、摆杆摆动空间以及导轨全长行程，尤其在右侧动力组件和左侧立板之间，应保证滑动部件到达两端极限位置时不与机床刀架、卡盘或防护门干涉。接入车床时，还要核对插件执行端与主轴中心高的相对位置，保证工作头在进给方向上与工件轴线或指定工装基准重合。外部动力、控制信号和润滑维护点应布置在便于操作的一侧，带轮和摆动区域则需考虑防护封闭。整体结构兼顾了机械急回、直线导向和模块化安装，适合作为车床自动化改造、夹具联动和教学实验中的动作执行单元。
