四脚直插式轻触微动按键结构

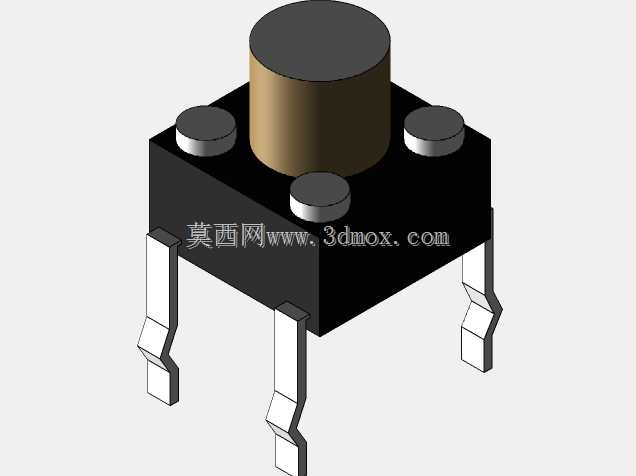

　　该模型呈现的是电子控制板上常见的四脚直插轻触微动按钮，主体由黑色方形基座、顶部圆柱形按压柱、四个折弯插装引脚以及基座上的定位小柱构成。这类元件广泛用于消费电器控制板、机床操作面板、仪器仪表按键区、小型自动化设备人机交互端，承担瞬时通断信号输入功能，操作人员按下顶部柱体时内部弹片完成触点闭合，松开后依靠弹片弹力自动复位，属于常开型瞬时触发元件。

　　从实际装配角度看，四个引脚采用两两连通的插装布局，既可以在PCB焊接后形成双重固定，提升按键耐受反复按压的抗剥离能力，也能在电路设计中方便走线、冗余接入信号回路。引脚末端做了折弯成型处理，插入PCB对应孔位后能够预定位，过波峰焊或手工焊接时不易浮起；基座四角附近的小圆柱结构用于与面板或PCB限位区域配合，限制元件在装配过程中的旋转与偏移。

　　建模时需要重点控制几个边界：方形基座边长决定PCB上的占用空间，顶部圆柱按压柱的直径和凸出高度关系到面板开孔尺寸与键帽选配；引脚间距、引脚宽度和折弯段高度必须与PCB封装孔位一致，否则会出现插装干涉。顶部按压柱与基座之间保留活动行程空间，外形建模虽然表现为装配后的静止状态，但结构思路上要体现按压方向的运动余量，避免外壳与活动柱体发生摩擦卡滞。

　　在设备选型中，这类按键通常布置在控制盒面板内侧，面板只露出按压柱或外加键帽，基座藏在面板与PCB之间。设计人员需要根据面板厚度确定按压柱伸出长度，根据操作频率选择按键行程和按压力度，根据板卡布局确认四脚焊盘间距。模型把基座、活动柱、引脚和顶部细节分开表达，便于在整机设计中检查面板开孔、PCB间距、焊接空间以及周边元件避让关系，也可为同类轻触开关的封装建库、按键面板布局和结构干涉校核提供直接参考。
